Name: akYtec 2TCR1-P1.RR 151435 SPS-Reglerbaugruppe 24 V/DC, 230 V/AC
Brand: akYtec
SKU: 3553203
Availability: InStock

'akytec 2TCR1' digitale Anzeige mit der Anzeige '120,6' und roten Indikatoren für 'Out1', 'Out2', 'St1', 'St2'. Steuerungstasten darunter.

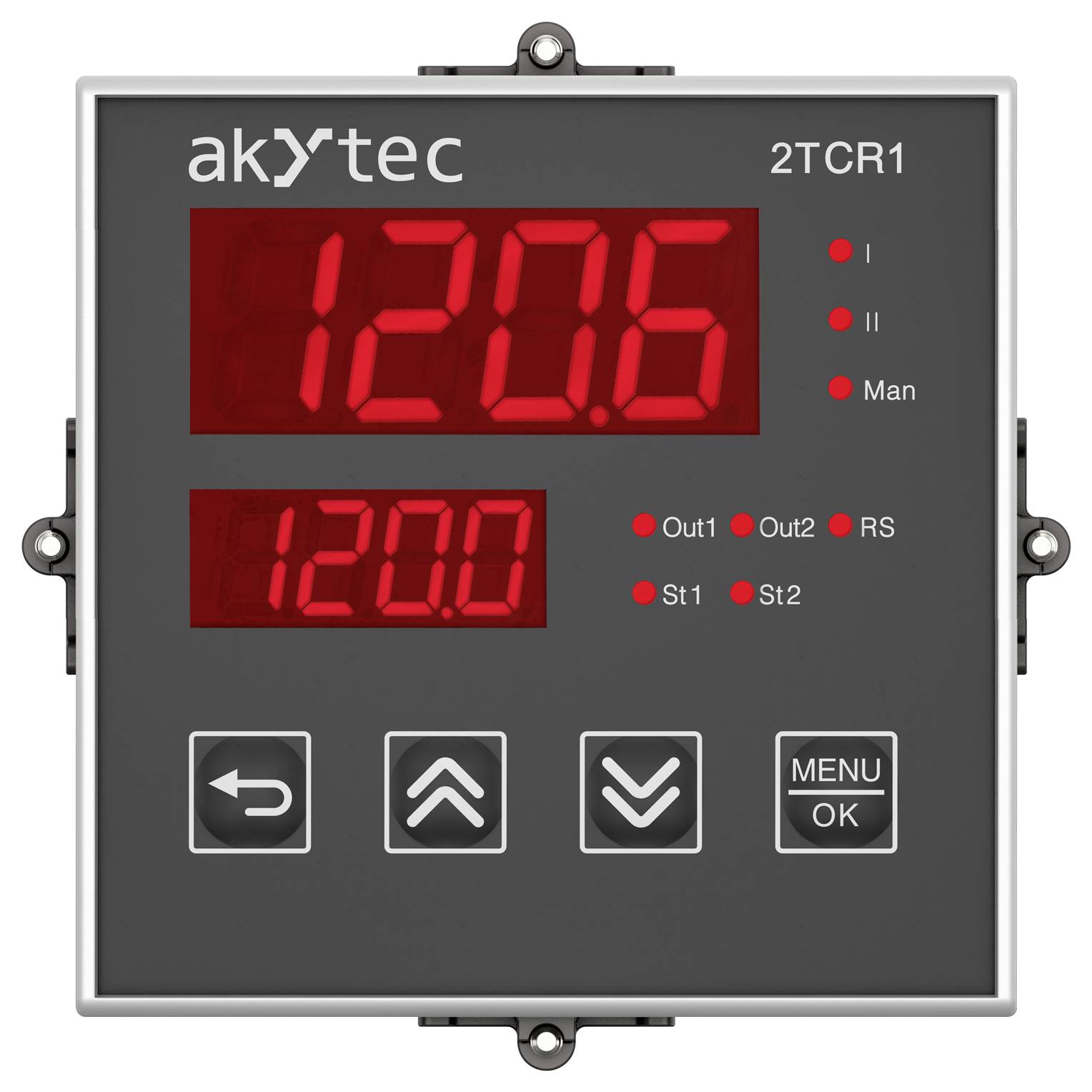

Digitales Anzeigetafel mit '120,6' und '120,0', mit Navigations- und Einstellungstasten beschriftet als 'I', 'II', 'Man', 'RS' und 'MENÜ OK'.

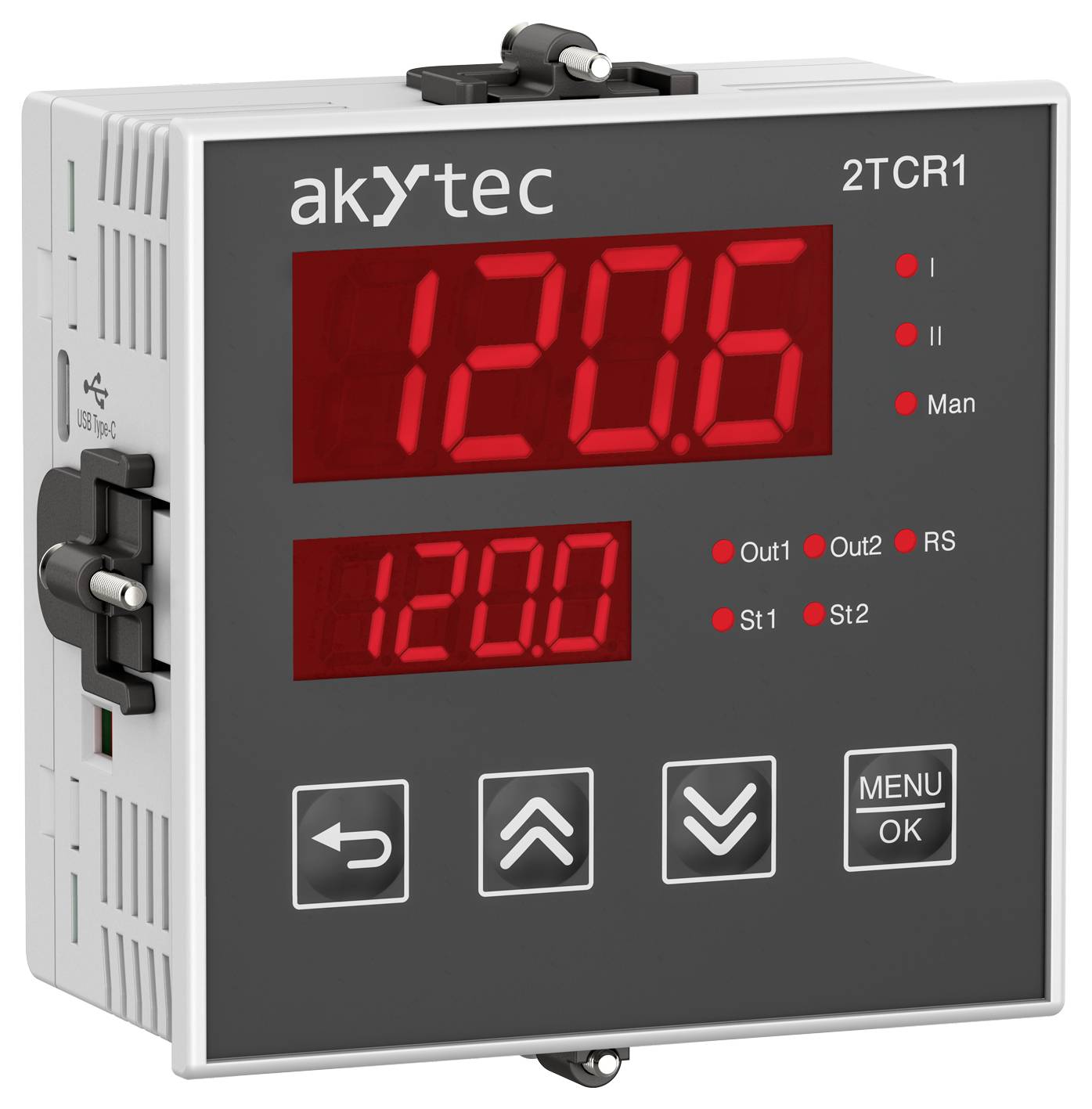

Digitaler Controller mit der Anzeige '120,6' auf dem oberen Bildschirm und '120,0' auf dem unteren Bildschirm, ausgestattet mit Navigationstasten und der Markenbezeichnung 'akytec'.

1/3

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mi., 4. Nov.

1 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 83,99 / Stück)

€ 104,99

-20 %

€ 83,99

inkl. MwSt.

Kostenfreier Versand

nur € 9,00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

2TCR1-P1.RR, 2-Kanal, Zweipunktregler

Messung und Regelung physikalischer Größen über zwei Kanäle:
Nach einem Zweipunkt-Regelgesetz
Eine Messgröße gemäß einem Dreipunkt-Regelgesetz
Analoge P-Regelung
Witterungsgeführte Regelung
Überwachung von Kommunikationsverlusten mit den Stellgliedern
Alarm bei Überschreitung festgelegter Grenzwerte von Messgrößen
Programmierung über Micro-USB
Manueller Steuerungsmodus für Stellglieder
Kostenlose Konfigurationssoftware

Technische Daten

Min. Betriebsspannung: 90 V/AC;21 V/DC
Max. Betriebsspannung: 264 V/AC;120 V/DC
Betriebsspannung Nominal: 24 V/DC;230 V/AC
Stromversorgung: 230 (90...264) V~ bei 50 (47...63) Hz; 24 (21...120) V⎓
Leistungsaufnahme, max.: 11 VA;
9 W
Anzahl der analogen Eingänge: 2
Eingangssignal: Strom: 0...5 mA, 0(4)...20 mA
Spannung: 0(2)...10 V
RTD: 50/100/1000 Ω Cu, Pt, Ni, M, P
Thermoelemente: B, J, K, N, R
Anzahl der digitalen Ausgänge: 2
Konfigurationsschnittstelle: USB 2.0 (Micro-USB), RS-485
Protokoll: Modbus RTU, Modbus ASCII
Umgebungstemperatur: -40...+55 °C
Lagertemperatur: -40...+55 °C
Relative Luftfeuchtigkeit: Bis zu 95 %, nicht kondensierend
Schutzart: IP54 / IP20
Abmessungen: 96 × 96 × 53
Gewicht: ca. 400 g
Produkttyp: Temperaturregler
Eingangswiderstand bei Spannungsmessung: 300 kΩ
Abtastzeit, max.: 1 s
Ausgangstyp: R (elektromagnetische Relaiskontakte)
Schnittstelle: RS-485

Produkt-Art: SPS-Reglerbaugruppe

Schnittstellen: USB 2.0 (Micro-USB). RS-485. Ethernet

Anzahl analoge Eingänge max.: 2

Anzahl Relais Ausgänge max.: 2

Unterstützte Protokolle: Modbus RTU, Modbus ASCII

Betriebsspannung min.: 90 V/AC
21 V/DC

Betriebsspannungsbereich: 90, 21 - 264, 120 V/AC, V/DC

Betriebsspannung max.: 264 V/AC
120 V/DC

Betriebsspannung: 24 V/DC
230 V/AC

: IP54
IP20

Typ: 2TCR1-P1.RR

Herst.-Teilenr.: 151435

Ausführung: 2TCR1-P1.RR

Max. Umgebungstemperatur: -40 °C

Min. Umgebungstemperatur: +55 °C

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553203 akYtec 2TCR1-P1.RR 151435 SPS-Reglerbaugruppe 24 V/DC, 230 V/AC

Beschreibung

Der 2TCR1 ist ein Zweikanal-Temperaturregler, der zur Messung, Aufzeichnung oder automatischen Regelung der Temperatur sowie anderer physikalischer Größen (wie Druck, Feuchte, Füllstand, Durchfluss usw.) ausgelegt ist. Seine besondere Stärke liegt in der unabhängigen Zweikanalregelung, die eine erweiterte Logik wie Mittelwert- oder Differenzregelung ermöglicht. Das Vorhandensein eines zweiten Eingangs erlaubt eine Regelung auf Basis zweier Messgrößen, wobei entweder der Mittelwert oder die Differenz der Eingangssignale zur Regelung herangezogen wird. Die integrierte RS-485-Schnittstelle ermöglicht die Übertragung aller gemessenen und konfigurierbaren Parameter des Geräts an das Leitsystem des Unternehmens.
Das Modul wird mit 24 V DC betrieben, verfügt über eine Ethernet-Schnittstelle und kommuniziert über das Modbus-TCP-Protokoll. Es besitzt die Schutzart IP20 und ist für einen Betriebstemperaturbereich von -40 bis +55 °C ausgelegt.
Die Daisy-Chain-Verbindung und die Unterstützung der automatischen Ethernet-Bypass-Funktion verhindern einen unbeabsichtigten Kommunikationsverlust, falls eines der Module versehentlich abgeschaltet wird oder ausfällt.
