Name: ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B
Brand: KIPP
SKU: 821957111
Availability: BackOrder

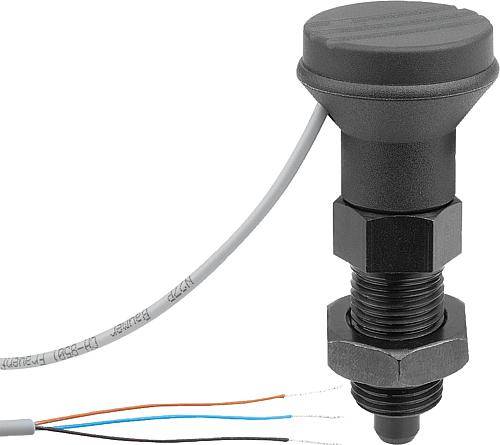

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-0

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-1

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-2

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-3

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-4

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-5

ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B-6

1/7

Material

Metall

Gewinde-Maß

M10 x 1

Inhalt

1 St.

Abm.

(Ø) 5 mm

Material-Eigenschaft

gehärtet

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

21 Stück

Verkauf und Versand:

UNTER PROFIS AT Widerruf

Gesamt (€ 79,01 / Stück)

€ 79,01

inkl. MwSt.

zzgl. € 9,59

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Material: Metall

Inhalt: 1 St.

Gewinde-Maß: M10 x 1

Abm.: (Ø) 5 mm

Material-Eigenschaft: gehärtet

Durchmesser: 5 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 821957111 ARRETIERBOLZEN M.ZUSTANDSSENSOR,KABELGEB, PNP SCHLIEßER, GR.1, M10X1, D=5, FORM:B

Beschreibung

Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau.

Bei den Arretierbolzen mit Zustandssensor kann der Betätigungszustand elektronisch erfasst und weiterverarbeitet werden.
Die Anbindung, beispielsweise an eine Maschinensteuerung, erfolgt kabelgebunden über das Anschlusskabel des integrierten Sensors.

Werkstoff:Stahlausführung:

Gewindehülse und Arretierstift Automatenstahl.

Edelstahlausführung:

Arretierstift gehärtet:

Gewindehülse 1.4305.

Arretierstift 1.4034.

Arretierstift nicht gehärtet:

Gewindehülse 1.4305.

Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau.

Ausführung:Stahlausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.

Edelstahlausführung:
Gewindehülse blank.
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.

Hinweis:Der Zustandssensor schaltet beim Einrasten bei einem Hub von S - 1 mm.

Anwendung:Die Arretierbolzen mit Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, dass sich der Arretierstift im gewünschten Betätigungszustand befindet.

Technische Daten:Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 6 - 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <4000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich: -10° C - +70°C
Zulassung: CE, c-UL-us, EAC

Sicherheit:Arretierbolzen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.

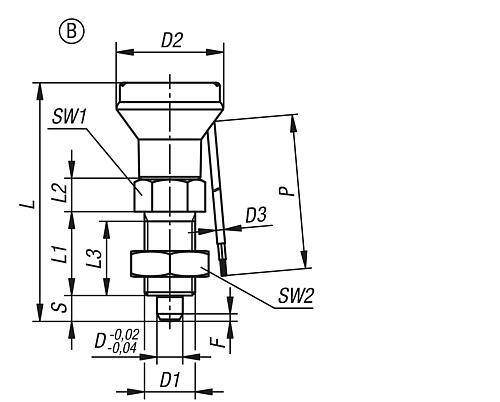

Zeichnungshinweis:Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter

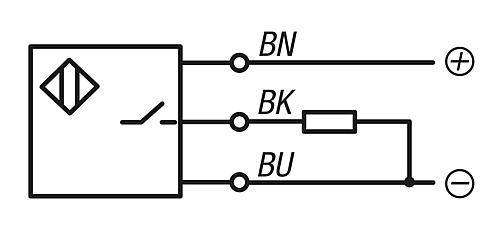

P = Kabellänge

BN = Braun
BK = Schwarz
BU = Blau
