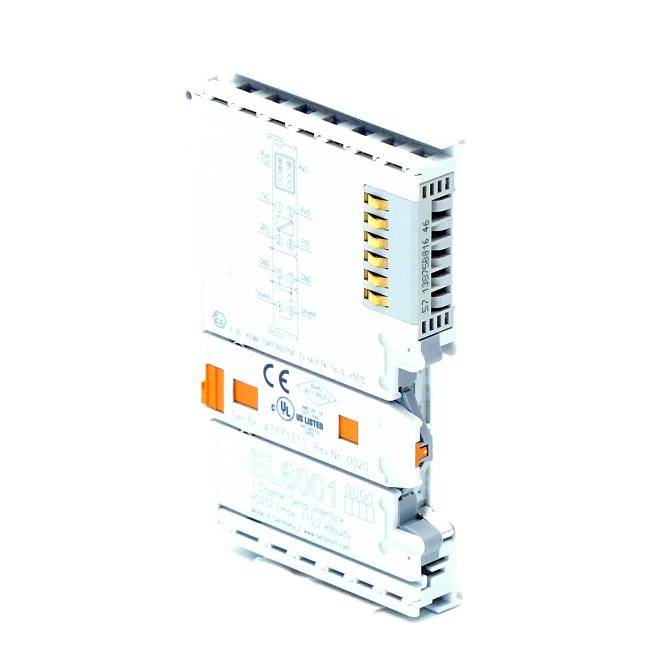

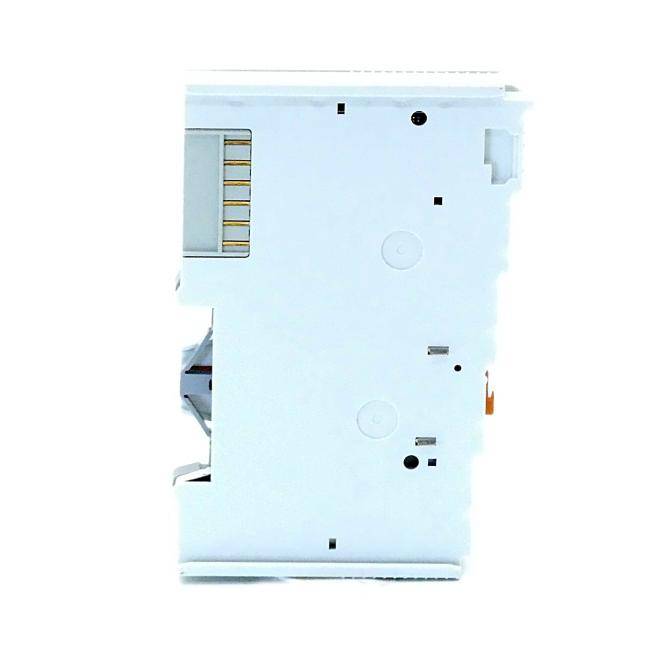

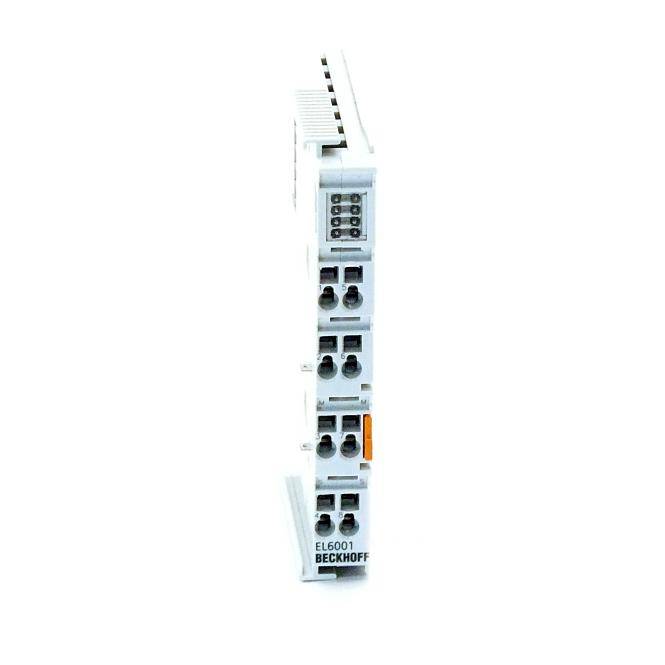

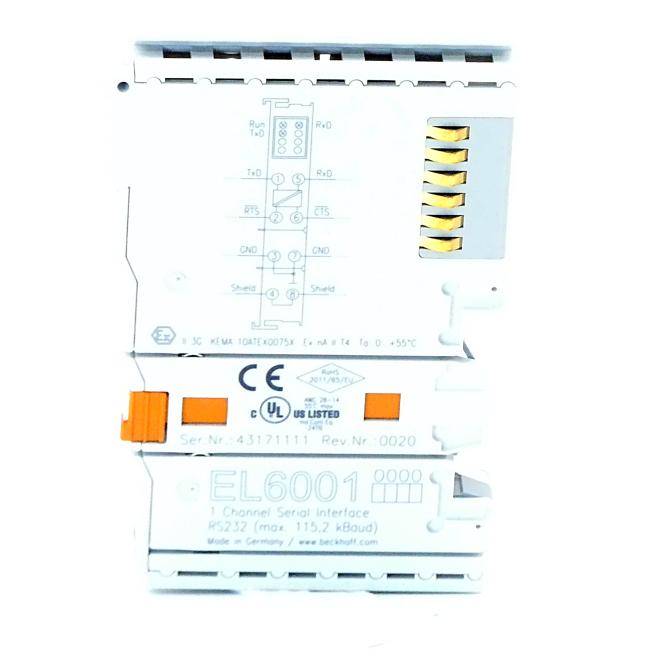

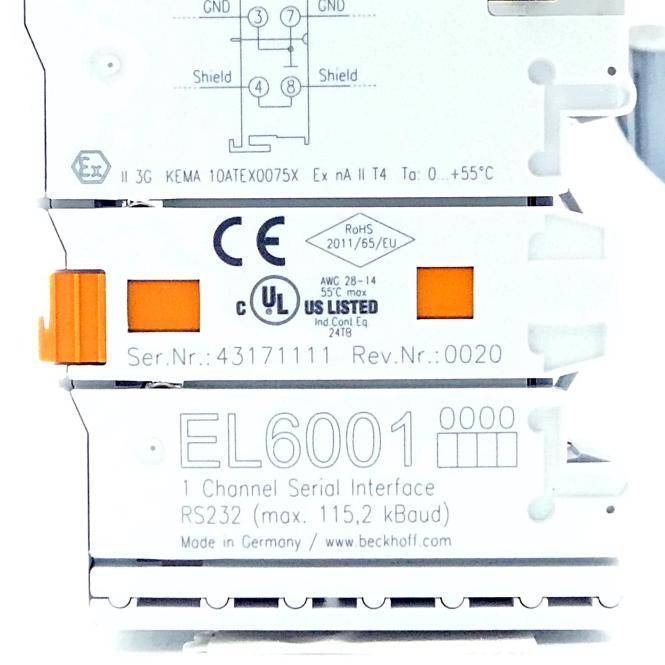

Beckhoff EL6001, EtherCAT-Klemme, 1-Kanal-Kommunikations-Interface, seriell, RS232
Hst.-Teile-Nr.:
Bestell-Nr.:
16 Stück
Verkauf und Versand:
versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 181,98
steuerfreie IGL
€ 15,00
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL6001
- Anschlusstechnik: Klemmkontakt
- Übertragungskanäle: 2 (1/1), TxD und RxD, Vollduplex
- Übertragungsraten: 2400…115.200 Baud; Default: 9600 Baud, 8 Datenbits, kein Parity- und ein Stopp-Bit
- Schnittstellen: 1 x RS232
- Bitverzerrung: < 3 %
- Leitungsimpedanz: –
- Leitungslänge: max. 15 m
- Bereitstellung externe
- Versorgung: –
- Spannungsversorgung: über den E-Bus
- Distributed Clocks: –
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Datenpuffer: 864-Byte-Empfangspuffer, 128-Byte-Sendepuffer
- Konfiguration: keine Adresseinstellung, Konfiguration über die Steuerung
- Stromaufnahme Powerkontakte: –
- Stromaufnahme E-Bus: typ. 120 mA
- Gewicht: ca. 55 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Schnittstellen
EtherCAT
IP20
- Typ
EL6001
- Herst.-Teilenr.
EL6001
- UKCA
Ja
Beschreibung
Die serielle Schnittstelle EL6001 ermöglicht den Anschluss von Geräten mit einer RS232-Schnittstelle und arbeitet normkonform nach CCITT V.28/DIN 66 259-1. Das an die EtherCAT-Klemme EL6001 angeschlossene Gerät kommuniziert über den Koppler mit dem Automatisierungsgerät. Der aktive Kommunikationskanal arbeitet unabhängig vom überlagerten Bussystem im Vollduplexbetrieb mit bis zu 115,2 kBaud. Die RS232-Schnittstelle garantiert hohe Störsicherheit durch galvanisch getrennte Signale.
In Verbindung mit dem TwinCAT Virtual Serial COM Driver (siehe TwinCAT Supplements – Communication) kann die EL6001 als normale Windows-COM-Schnittstelle genutzt werden.
