Name: Beckhoff EL3014, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 0…20 mA, 12 Bit, differentiell
Brand: Beckhoff
SKU: 929570474
Availability: InStock

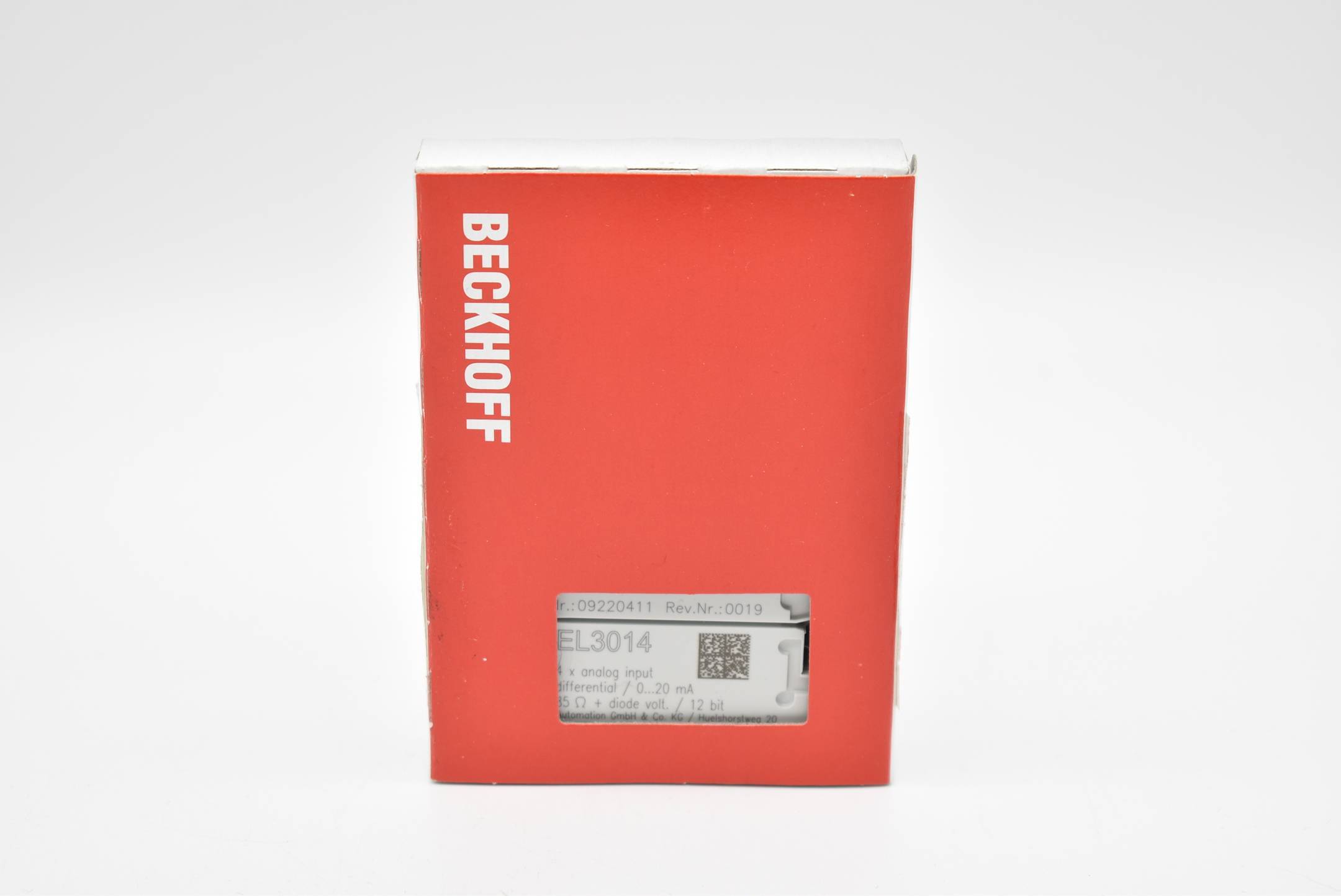

Beckhoff EL3014, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 0…20 mA, 12 Bit, differentiell-0

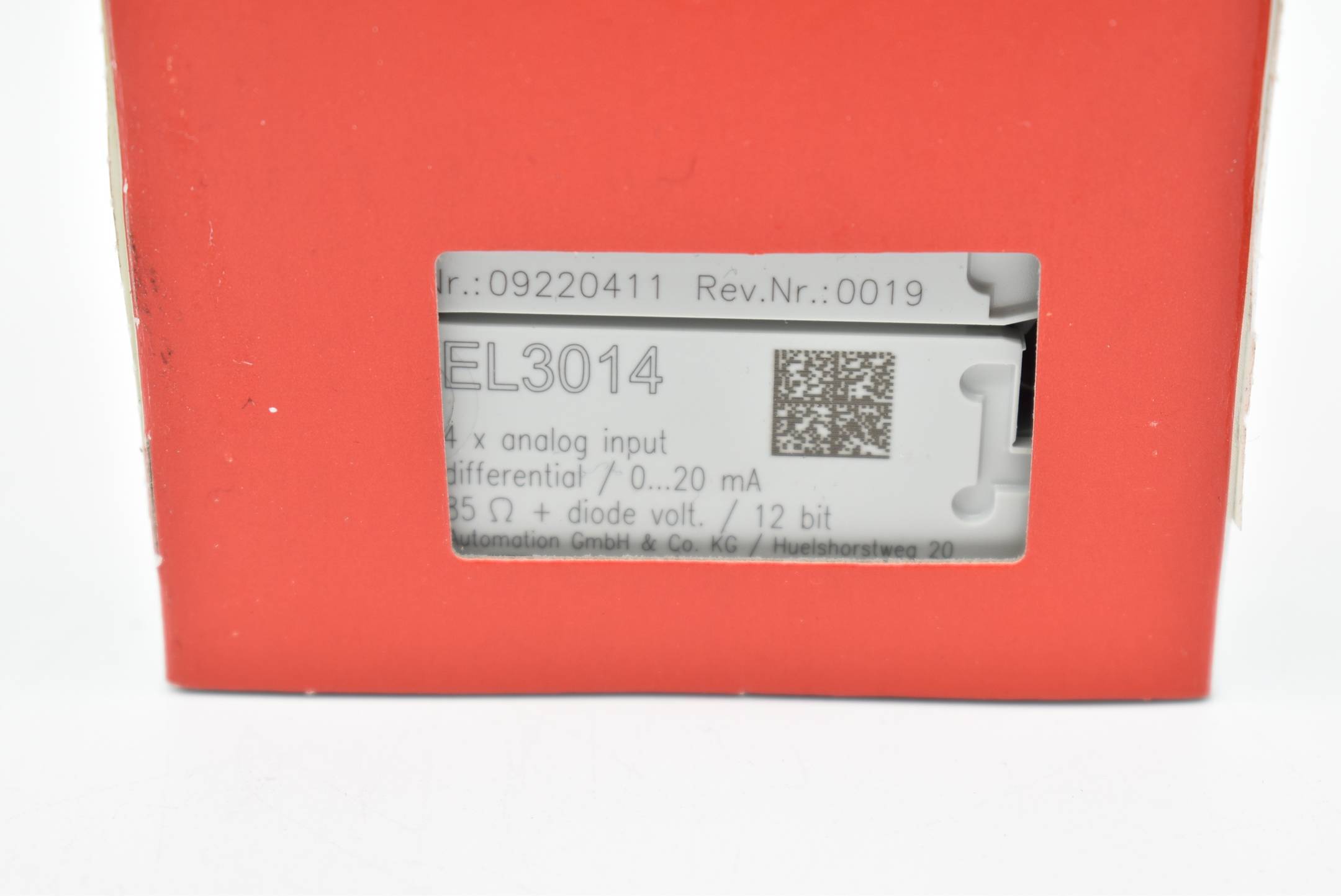

Beckhoff EL3014, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 0…20 mA, 12 Bit, differentiell-1

1/2

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

6 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 225,48

steuerfreie IGL

Kostenfreier Versand

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3014
Anzahl Eingänge: 4 (differentiell)
Spannungsversorgung: über den E-Bus
Signalstrom: 0…20 mA
Distributed Clocks: –
Innenwiderstand: typ. 85 Ω + Diodenspannung
Grenzfrequenz Eingangsfilter: 1 kHz
Gleichtaktspannung UCM: max. 10 V
Wandlungszeit: 0,625 ms voreingestellt, konfigurierbar, multiplex
Auflösung: 12 Bit (16-Bit-Darstellung inkl. Vorzeichen)
Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
Überspannungsfestigkeit: 35 V DC
Potenzialtrennung: 500 V (E-Bus/Signalspannung)
Stromaufnahme E-Bus: typ. 130 mA
Stromaufnahme Powerkontakte: –
Breite im Prozessabbild: Inputs: 16 Byte
Konfiguration: keine Adress- oder Konfigurationseinstellung
Besondere Eigenschaften: FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
Gewicht: ca. 55 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Typ: EL3014

Anzahl analoge Eingänge max.: 4

Herst.-Teilenr.: EL3014

Anzahl analoge Eingänge: 4

Schnittstellen: EtherCAT

UKCA: Ja

Beschreibung

Die analoge Eingangsklemme EL3014 verarbeitet Signale im Bereich von 0 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames Massepotenzial. Überlastung wird erkannt und der Klemmenstatus über den E-Bus zur Steuerung weitergeleitet. Die EtherCAT-Klemme zeigt ihren Signalzustand durch Leuchtdioden an.
