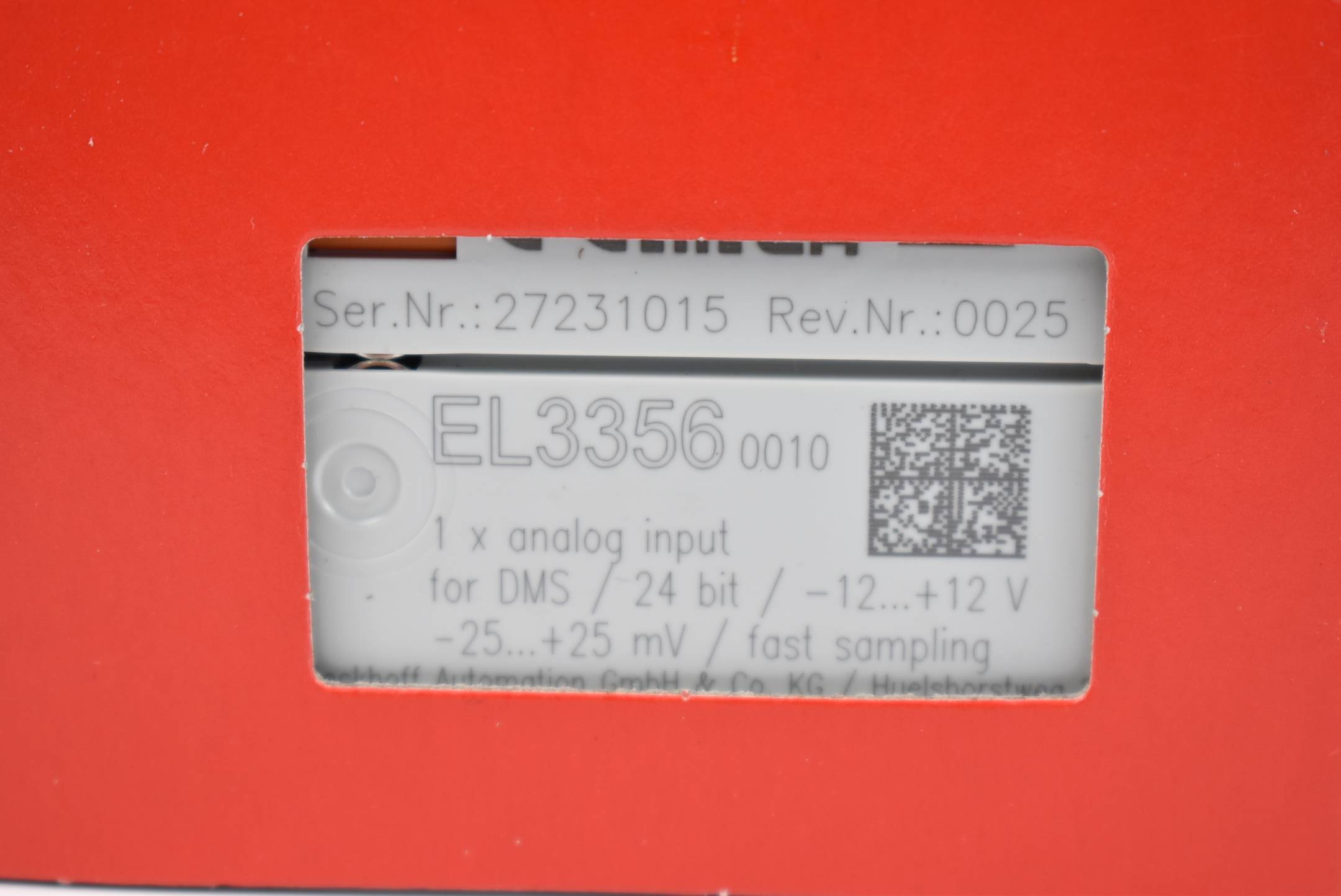

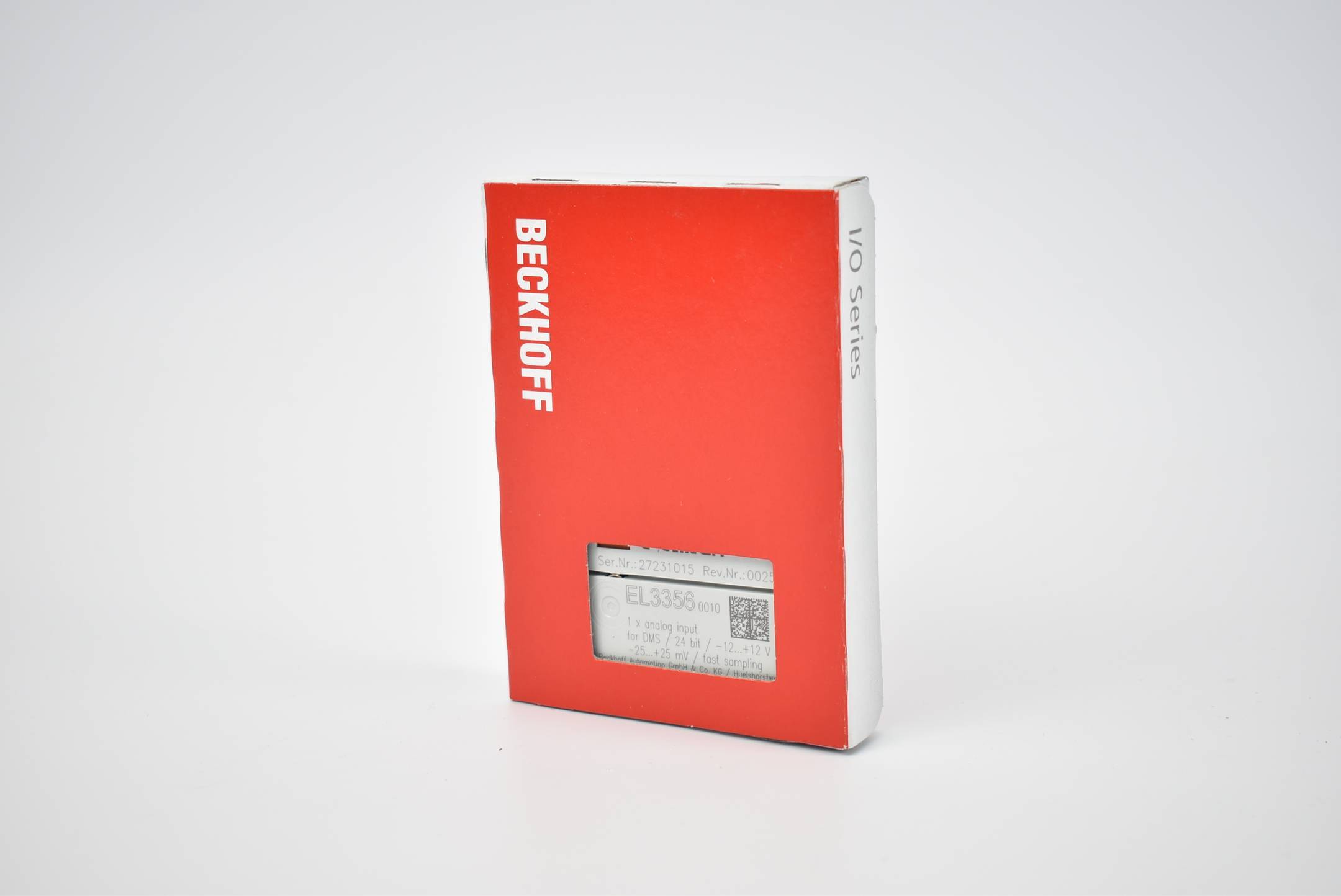

Beckhoff EL3356-0010, EtherCAT-Klemme, 1-Kanal-Analog-Eingang, Messbrücke, Vollbrücke, 24 Bit, hochpräzise
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Karton(s)
Verkauf und Versand:
versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter
Gesamt
€ 231,66
steuerfreie IGL
Nur noch 1 Karton(s) verfügbar
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EL3356-0010
- Anzahl Eingänge: 2, für 1 Brückenschaltung in Vollbrückentechnik
- Distributed Clocks: ja
- Messbereich UD: max. ±27 mV
- Messbereich UREF: max. ±13,8 V
- Innenwiderstand: > 200 kΩ (UREF), > 1 MΩ (UD)
- Unterstützte Nennkennwerte: beliebig, Auflösung des Parameters: 0,01 µV/V; empfohlen: 0,5…4 mV/V
- Grenzfrequenz Eingangsfilter: 10 kHz Tiefpass (-3 dB)
- Wandlungszeit: 0,1…250 ms, konfigurierbar, max. 10.000 Samples/s
- Wandlungsrate: 10.000…4 Samples/s (0,1…250 ms Wandlungszeit)
- Versorgungsspannung UV: bis 12 V DC aus Powerkontakten, sensorabhängig
- Auflösung: 24 Bit, 32-Bit-Darstellung
- Messfehler/Unsicherheit: < ±0,01 % für den berechneten Lastwert bezogen auf den Lastendwert bei 12 V Speisung und 24 mV Brückenspannung (somit Nennkennwert DMS: 2 mV/V), Selbstkalibrierung aktiv, 50 Hz Filter aktiv
- Stromaufnahme E-Bus: typ. 280 mA
- Stromaufnahme Powerkontakte: abhängig von DMS-Versorgung, mind. 1 mA
- Besondere Eigenschaften: Selbstkalibrierung, 4-fach Averager, dynamische Filter, schnelle Messwerterfassung
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+55 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, cFMus
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- cFMus:
- Class I, Division 2, Groups A, B, C, D
- Class I, Zone 2, AEx ec IIC T4 Gc
- Produkt-Art
Phoenix Contact I/O-Module
- Typ
EL3356-0010
- Anzahl Eingänge max.
2
- Betriebsspannung
12 V/DC
- Max. Stromaufnahme
280 mA
- Herst.-Teilenr.
EL3356-0010
- Ausführung
EL3356-0010
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-25 °C
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3356-0010 ermöglicht den direkten Anschluss einer Widerstandsbrücke (Dehnmessstreifen – DMS) oder Wägezelle in 4- oder 6-Leiteranschlusstechnik. Das Verhältnis der Brückenspannung UD zur Versorgungsspannung UREF wird in der Eingangsschaltung mit hoher Präzision ermittelt und – anhand der Einstellungen in der Klemme – der endgültige Lastwert als Prozesswert berechnet. Mit automatischer Selbstkalibrierung (deaktivierbar), dynamischen Filtern, Distributed-Clocks-Unterstützung und einer Abtastrate von bis zu 100 µs eignet sie sich besonders für die schnelle und präzise Erfassung von Drehmoment- oder Schwingungssensoren.
Diese Klemme ist auch als Variante mit individuellem Kalibrierzertifikat verfügbar. (Siehe ähnliche Produkte)
