Name: Beckhoff EL3443-0010, EtherCAT-Klemme, 3-Kanal-Analog-Eingang, Leistungsmessung, 480V AC/DC, 5A, 24 Bit
Brand: Beckhoff
SKU: 915860877
Availability: InStock

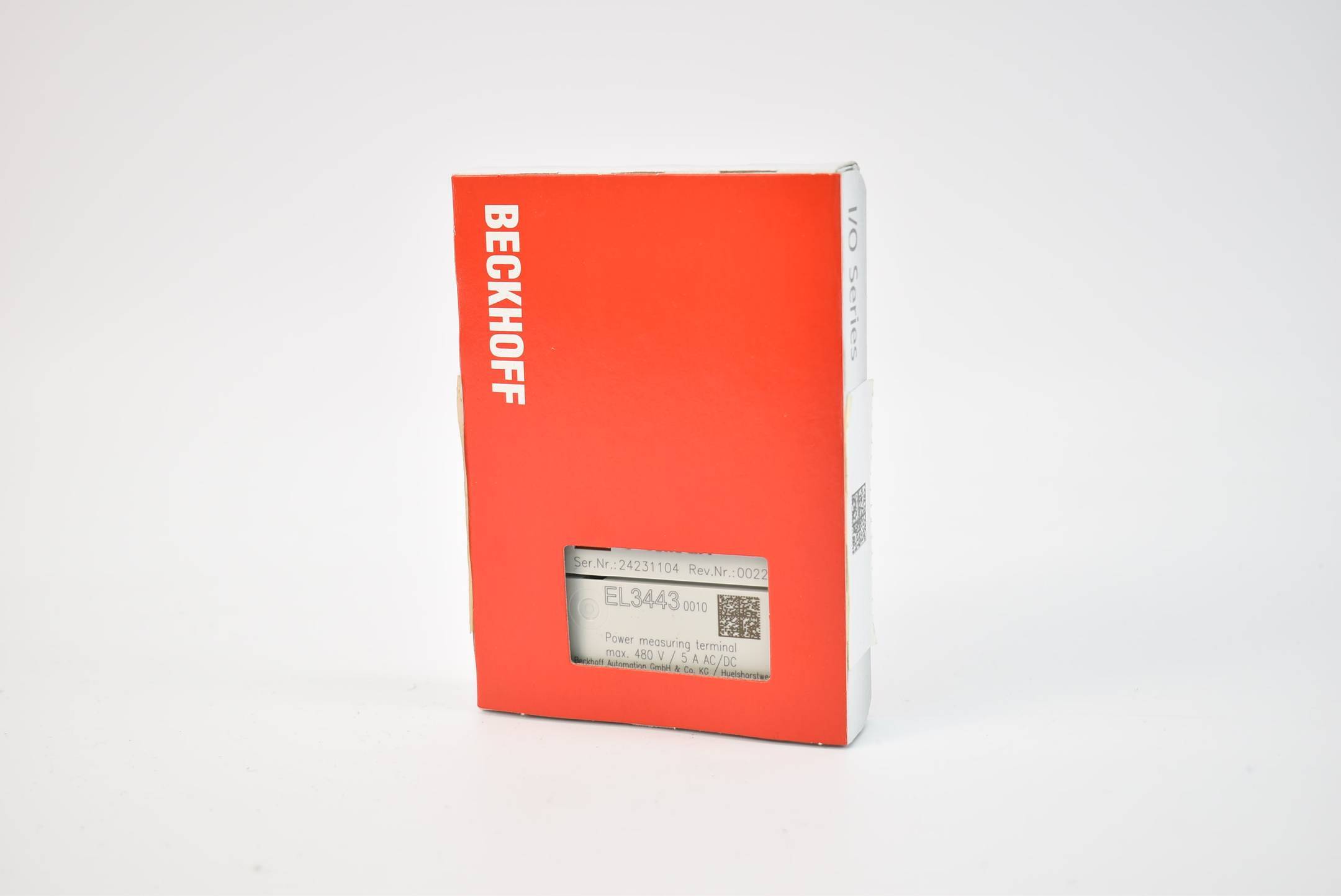

Beckhoff EL3443-0010, EtherCAT-Klemme, 3-Kanal-Analog-Eingang, Leistungsmessung, 480V AC/DC, 5A, 24 Bit-0

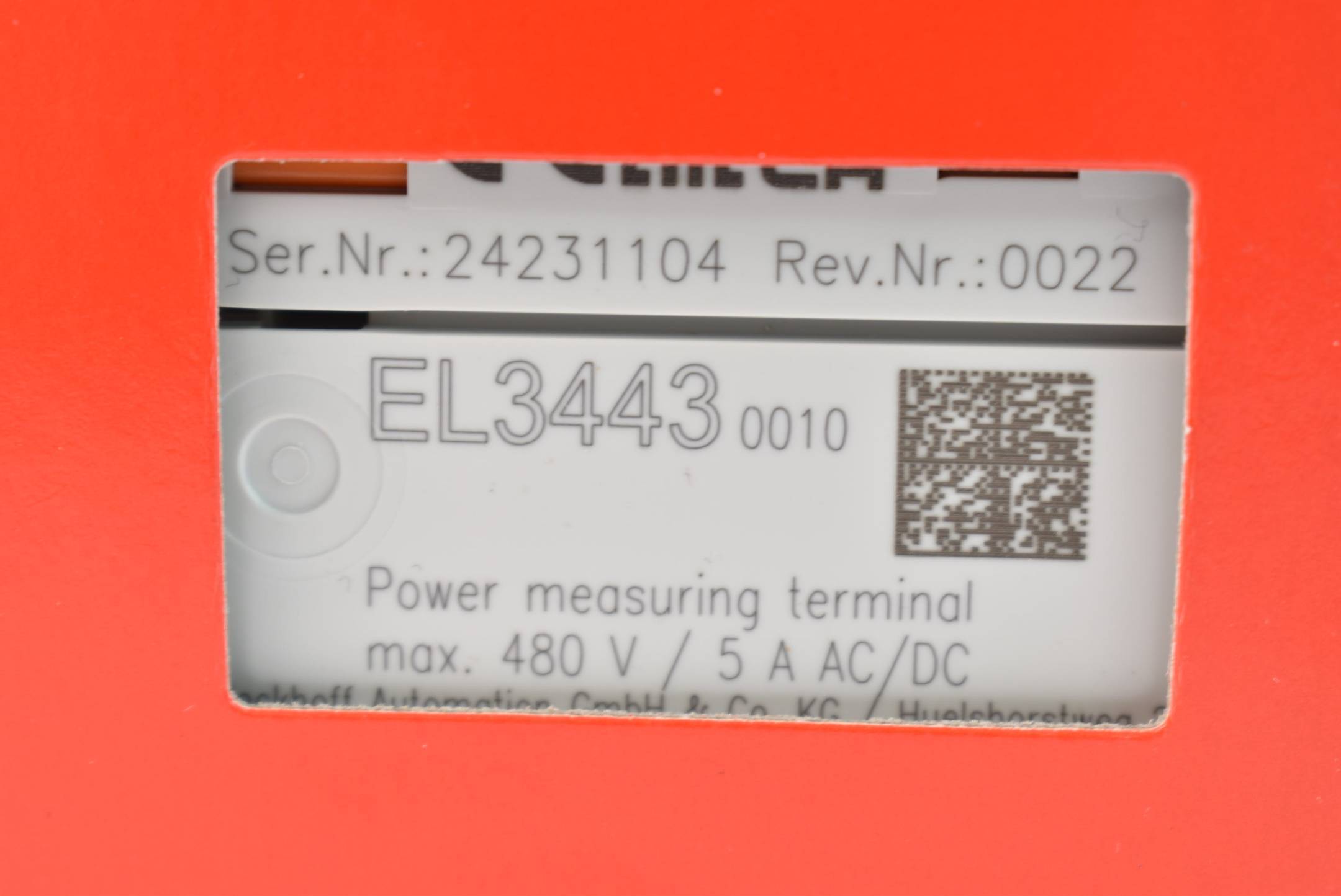

Beckhoff EL3443-0010, EtherCAT-Klemme, 3-Kanal-Analog-Eingang, Leistungsmessung, 480V AC/DC, 5A, 24 Bit-1

1/2

Sofort-Lieferung Mi., 28. Okt.

4 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 839,77

steuerfreie IGL

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3443-0010
Anzahl Eingänge: 3 x Strom, 3 x Spannung
Verdrahtung: 2-Leiter
Massebezug (Eingang): single-ended
Oversampling-Faktor: –
Distributed Clocks: optional
Aktualisierungsintervall: eine Netzperiode (20 ms bei 50 Hz)
Messwerte: Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung, Wirkenergie, Blindenergie, Scheinenergie, cos φ, Frequenz, THD, Oberschwingung (bis zur 40. Oberschwingung)
Messspannung: max. 480 V AC 3~ (ULX-N: max. 277 V AC/240 V DC)
Messstrom: max. 5 A (AC/DC), über Messwandler x A/5 A
Messfehler/Unsicherheit: 0,3 % bezogen auf den Messbereichsendwert (U/I), 0,6 % berechnete Werte (siehe Dokumentation)
Updatezeit: netzsynchron
Überwachungsfunktion: Phasenfolge, Phasenausfall, Phasenasymmetrie, Unter-/Überspannung (einstellbar)
Potenzialtrennung: 2500 V
Stromaufnahme E-Bus: typ. 120 mA
Stromaufnahme Powerkontakte: –
Besondere Eigenschaften: Netzwächter, präzise Spannungsnulldurchgangsbestimmung, Betrieb auch einphasig
Gewicht: ca. 75 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
Zulassungen/Kennzeichnungen: CE, UL

Produkt-Art: I/O-Module

Typ: EL3443-0010

Anzahl analoge Eingänge max.: 3

Anzahl Eingänge max.: 3

Anzahl Eingänge: 3 x

Max. Ausgangsstrom je Kanal: 5 A

Betriebsspannung: 480 V DC/AC

Feldbussystem: EtherCAT

Herst.-Teilenr.: EL3443-0010

Ausführung: EL3443-0010

UKCA: Ja

Beschreibung

Die EtherCAT-Klemme EL3443-0010 ermöglicht die Messung aller relevanten elektrischen Daten des Versorgungsnetzes und übernimmt einfache Vorauswertungen. Die Spannung wird über den direkten Anschluss von L1, L2, L3 und N gemessen. Der Strom der drei Phasen L1, L2 und L3 wird über einfache Stromwandler eingespeist. Die Messwerte aller Ströme und Spannungen stehen als Effektivwert zur Verfügung. In der EL3443-0010 werden die Wirkleistung und der Energieverbrauch für jede Phase berechnet. Die Effektivwerte von Spannung U und Strom I sowie Wirkleistung P, Scheinleistung S, Blindleistung Q, Frequenz f und Phasenverschiebungswinkel cos φ und auch Oberschwingung stehen zur Verfügung. Die EL3443-0010 bietet die Möglichkeit zu einer umfangreichen Netzanalyse sowie zum Energiemanagement.

Zusätzlich verfügt die EL3443-0010 über die optionale Möglichkeit per XFC-Technologie den Zeitpunkt des letzten Spannungsnulldurchgangs an die Steuerung zu übermitteln. Dies kann beispielsweise dafür genutzt werden, um hierzu passend Schalthandlungen ausführen zu können.
