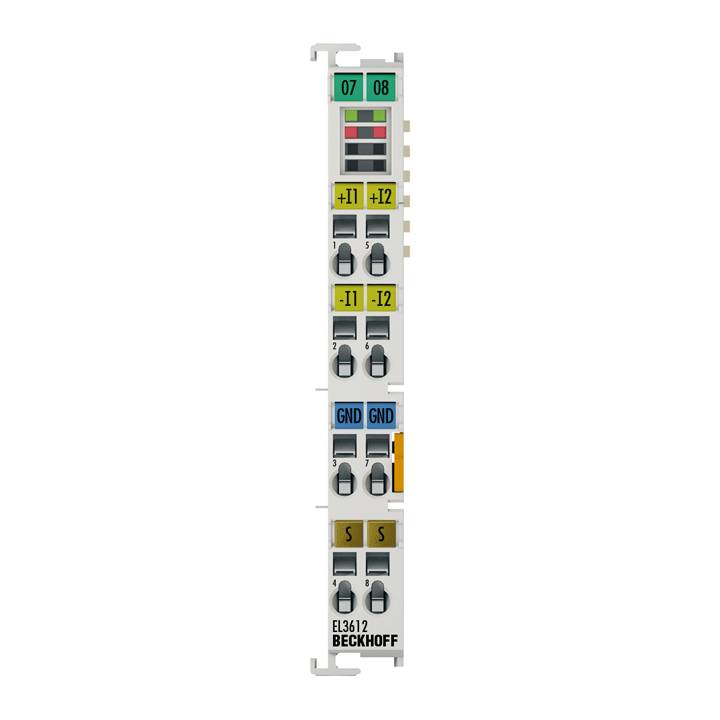

Name: Beckhoff EL3612, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 0…20 mA, 24 Bit, hochpräzise
Brand: Beckhoff
SKU: 930617603
Availability: BackOrder

Beckhoff EL3612, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 0…20 mA, 24 Bit, hochpräzise-0

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 18. Dez.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 426,60

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3612
Anzahl Eingänge: 2 (differentiell)
Spannungsversorgung: über den E-Bus
Signalstrom: 0…20 mA
Oversampling-Faktor: –
Eingangssignal Bandbreite: siehe Eingangsfilter
Distributed Clocks: –
Genauigkeit Distributed Clocks: –
Innenwiderstand: typ. 85 Ω + Diodenspannung
Grenzfrequenz Eingangsfilter: 3 kHz
Gleichtaktspannung UCM: max. 10 V
Wandlungszeit: 1…400 ms einstellbar
Auflösung: 24 Bit (inkl. Vorzeichen)
Messfehler/Unsicherheit: < ±0,01 % bei 25 °C (bezogen auf den Messbereichsendwert, 50 Hz Filter)
Potenzialtrennung: 500 V (E-Bus/Signalspannung)
Stromaufnahme E-Bus: typ. 190 mA
Stromaufnahme Powerkontakte: –
Übersprechdämpfung: > 60 dB
Besondere Eigenschaften: versch. Filterzeiten, Limitauswertung, hohe Präzision
Gewicht: ca. 60 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Produkt-Art: Eingangsklemme

Typ: EL3612

Anzahl analoge Eingänge max.: 2

Anzahl Eingänge max.: 2

Anzahl Eingänge: 2 x

Anzahl Ausgänge: 0 x

Betriebsspannung: 24 V

Höhe: 100 mm

Länge: 64 mm

Breite: 12.4 mm

Abm.: (L x B x H) 64 x 12.4 x 100 mm

Anschlusstechnik: Zugfederanschluss

Anschluss: Zugfederanschluss

Max. Stromaufnahme: 190 mA

Feldbussystem: EtherCAT

Herst.-Teilenr.: EL3612

Ausführung: EL3612

Montageart (Details): Tragschienenmontage

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Schnittstellen: EtherCAT

Messbereich: 0…20 mA

UKCA: Ja

Beschreibung

Die analoge Eingangsklemme EL3612 verarbeitet Signale im Bereich von 0 bis 20 mA. Die Spannung wird mit einer Auflösung von 24 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.

Diese Klemme ist auch als Variante mit individuellem Kalibrierzertifikat verfügbar. (Siehe ähnliche Produkte)
