Technische Daten

Technische Daten - KL2114
Anschlusstechnik: 2-/3-Leiter
Anzahl Ausgänge: 4
Nennspannung: 24 V DC (-15 %/+20 %)
Lastart: ohmsch, induktiv, Lampenlast
Ausgangsstrom max.: 0,5 A (kurzschlussfest) je Kanal
Kurzschlussstrom: < 2 A
Abschaltenergie (ind.) max.: < 150 mJ/Kanal
Verpolungsschutz: –
Potenzialtrennung: 500 V (K-Bus/Feldspannung)
Stromaufnahme Powerkontakte: typ. 30 mA + Last
Stromaufnahme K-Bus: typ. 9 mA
Breite im Prozessabbild: 4 Outputs
Konfiguration: keine Adress- oder Konfigurationseinstellung
Gewicht: ca. 70 g
Betriebstemperatur: 0…55 °C
Lagertemperatur: -25…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Steckbare Verdrahtungsebene: bei allen KSxxxx-Klemmen
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Betriebsspannung: 24 V/DC

Typ: KL2114

Herst.-Teilenr.: KL2114

Abm.: (L x B x H) 68 x 12 x 100 mm

Montageart (Details): Tragschienenmontage

Breite: 12 mm

Höhe: 100 mm

Länge: 68 mm

Anzahl digitale Ausgänge: 4

UKCA: Ja

Beschreibung

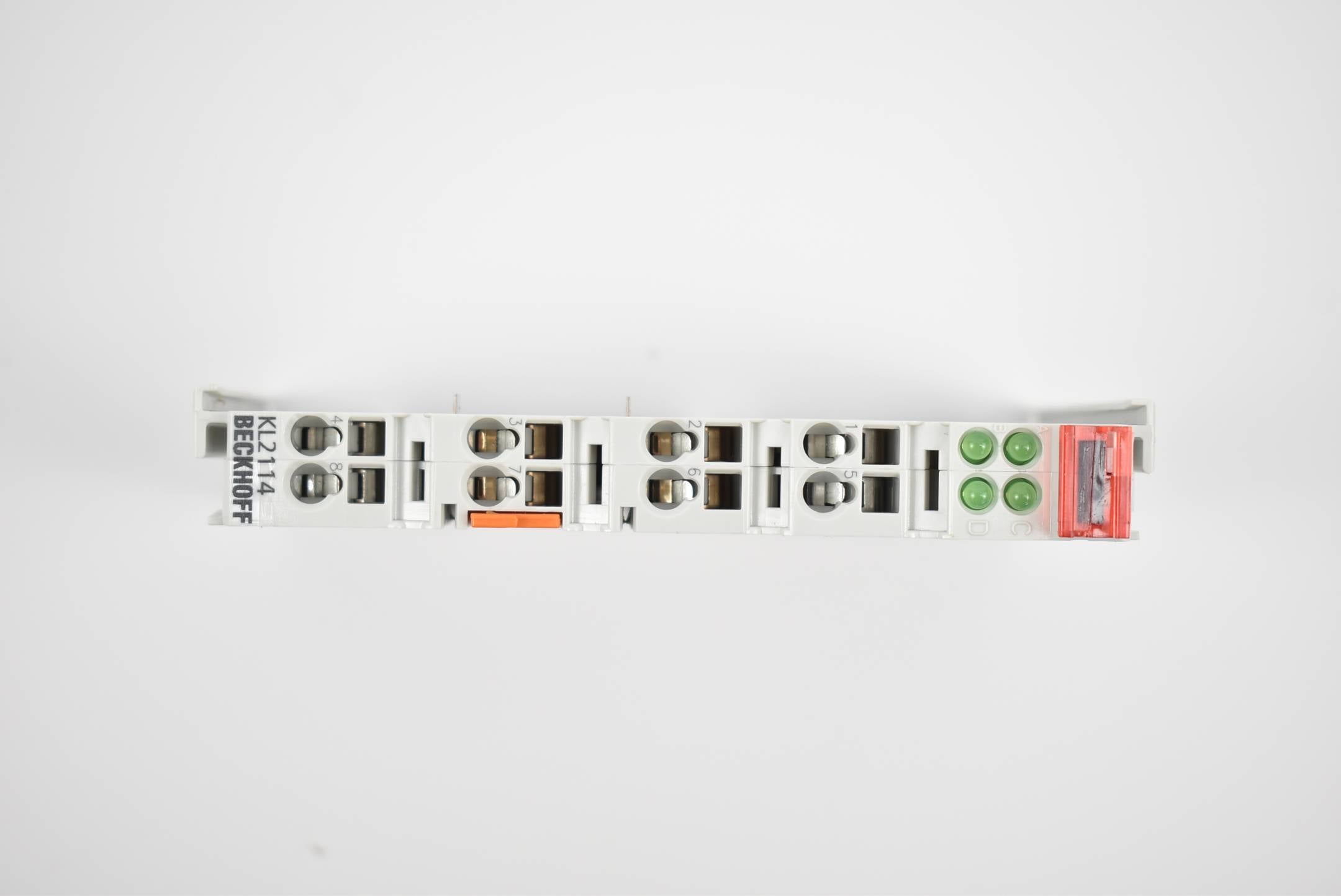

Die digitale Ausgangsklemme KL2114 schaltet die binären Steuersignale des Automatisierungsgerätes galvanisch getrennt zur Prozessebene an die Aktoren weiter. Sie verarbeitet Lastströme mit überlast- und kurzschlusssicheren Ausgängen. Die Busklemme enthält vier Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird.

Lieferumfang

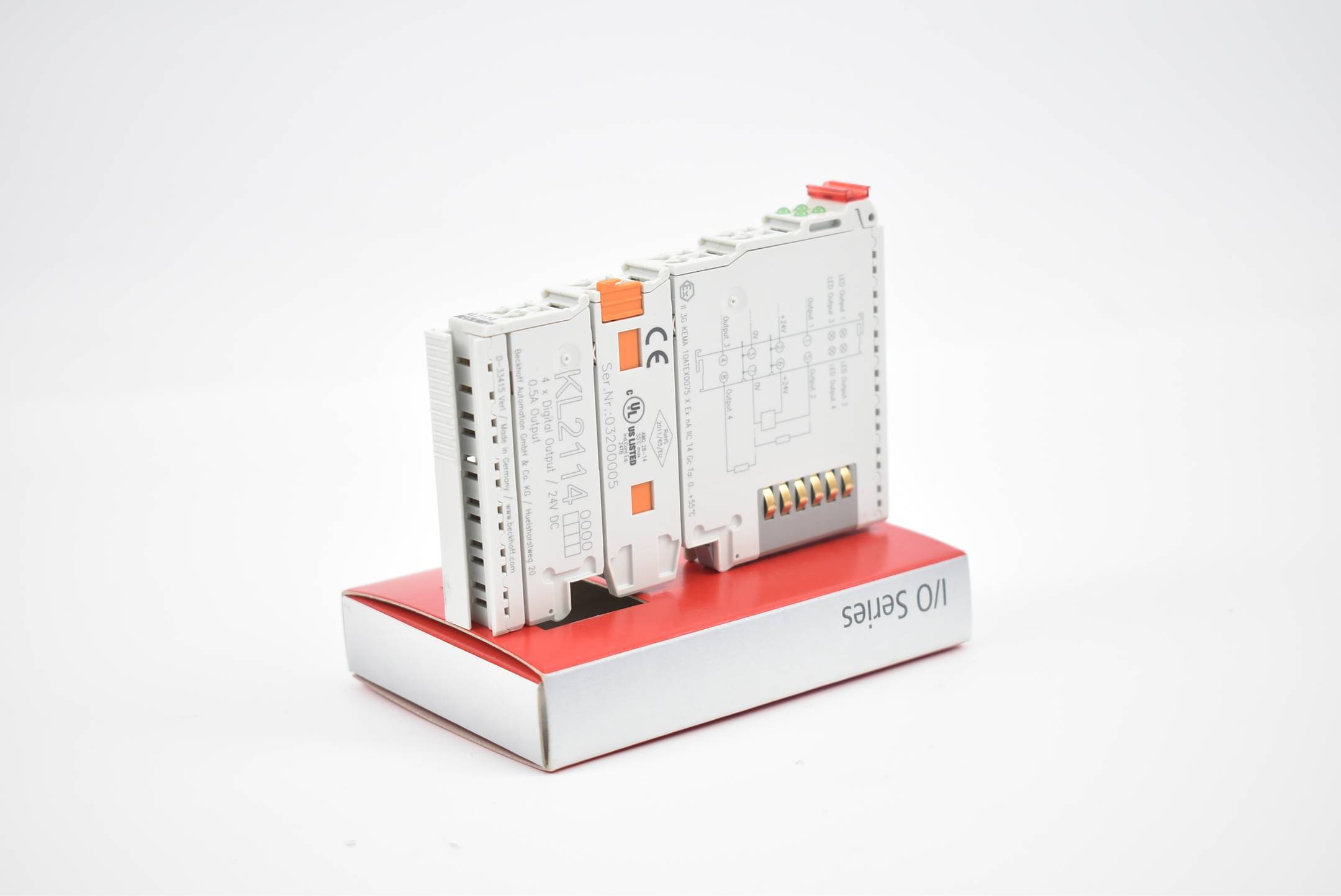

Geliefert wird: Beckhoff DIGITALE AUSGANGSKLEMME KL 2114, Verpackungseinheit: 1 Stk., EAN:
