Bourns 3386X-1-102LF Cermet-Trimmer linear 0.5 W 1 kΩ 280 ° 310 ° 1 St.

Ein blauer, rechteckiger Trimmerwiderstand mit drei Pins. Oben befindet sich ein weißer Einstellknopf.

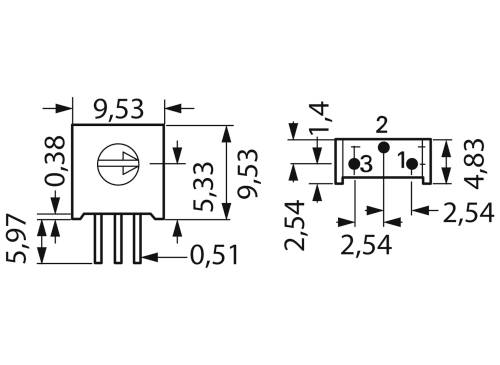

Technische Zeichnung von einem elektronischen Bauteil mit Abmessungen in Millimetern. Zeigt Breite, Höhe und Pin-Abstände.
1/2
Produkt-Art
Cermet-Trimmer
Widerstand
1 kΩ
Widerstandsverlauf
linear
Belastbarkeit
0.5 W
Drehwinkel (mechanisch)
310 °
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Sofort-Lieferung Mi., 4. Nov.
131 Stück (Nur solange der Vorrat reicht)
Verkauf und Versand:
Conrad ElectronicWiderruf
Anzahl
Gesamt (€ 1,755 / Stück)
€ 1,76
steuerfreie IGL inkl. MwSt.
zzgl. € 6,99
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Cermet-Trimmpotentiometer, 1 kΩ, 0.5 W, THT, seitlich, 3386X-1-102LF

Unser Service für Sie

Technische Daten

Produkt-Art

Cermet-Trimmer

Widerstand

1 kΩ

Widerstandsverlauf

linear

Belastbarkeit

0.5 W

Drehwinkel (elektrisch)

280°

Drehwinkel (mechanisch)

310°

Anschluss

Lötpins

Ausführung

THT

Betätigungsart

seitlich

Min. Temperatur

-55 °C

Max. Temperatur

125 °C

Temperatur-Koeffizient

100 ppm/K

Toleranz ±

10 %

Breite

4.83 mm

Höhe

9.53 mm

RM

5.08 mm

2.54 mm

Abm.

(L x B x H) 9.53 x 4.83 x 9.53 mm

Inhalt

1 St.

Typ

3386X-1-102LF

RoHS-konform

Ja

Länge

9.53 mm

Anzahl Umdrehungen

1

Dokumente & Downloads

Datenblatt

Datenblatt 2996294 Bourns 3386X-1-102LF Cermet-Trimmer linear 0.5 W 1 kΩ 280 ° 310 ° 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2996294 Bourns 3386X-1-102LF Cermet-Trimmer linear 0.5 W 1 kΩ 280 ° 310 ° 1 St.

Beschreibung

Cermet-Trimmpotentiometer Typ Bourns 3386. Für 1 Umdrehung; Bauform: waschdicht, je nach Ausführung liegend oder stehend, Betätigung von oben oder seitlich, Umdrehung (elektrisch): 280°, Belastbarkeit: 0,5 W bei +85 °C (0 bei +125 °C), Betriebsspannung: max. 300 V, Temperaturbereich: –55 bis +125 °C, Toleranz: ±10 %, Temperaturkoeffizient: ±100. Stehend mit seitlicher Einstellung und versetzter Kontaktanordnung 3-2-1 Typ 3386X. Typ: 1K0
