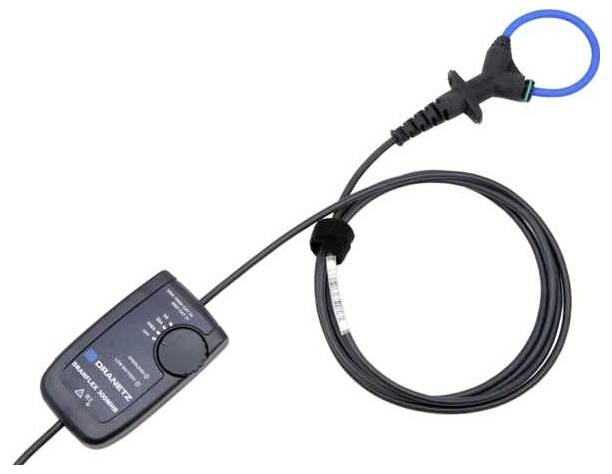

Camille Bauer DRANFLEX3003XLB36 Stromsensor

Flexibler 3-Phasen Stromsensor 3... 3000 AAC, Schleifenlänge 61... 122 cm. Die DRANFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 3000 A bzw. 6000 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Datenlogger, Netzanalysator usw.) angeschlossen werden. . Die flexiblen 3-Phasen Stromsensoren sind auf den Einsatz mit HDPQ oder beliebige Messinstrumente mit 1,5 V AC Messeingang und Hypertronics-Stecker abgestimmt. Sie können gleichzeitig alle 3 Phasen messen und um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.. Breites Einsatzgebiet, 3 Messbereiche 30/300/3000 A AC und hohe Bandbreite 10 Hz ... 20 kHz für Oberschwingungsanalyse Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mm - Schleifenlänge 610 mm Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb Extrem lange Batterielebensdauer bis 2000 h Anschlusskabel inklusive Stromsensor mit Schutzart IP65, Messverstärker mit IP40 Hohe Sicherheit für den Anwender, Messkategorie 1000V CAT III, 600V CAT IV und unbegrenzte Überlastbarkeit. Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.. Breites Einsatzgebiet, 3 Messbereiche 30 A/300 A/3000 A AC und hohe Bandbreite 10 Hz ... 10 kHz für Oberschwingungsanalyse Gleichzeitige Messung in allen 3 Phasen Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mm Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb Extrem lange Batterielebensdauer bis 1000 h Fremdversorgung bei Langzeitmessung über optionales Steckernetzteil Stromsensor mit Schutzart IP65, Messverstärker mit IP40 Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CATIII, 600 V@CATIV und unbegrenzte Überlastbarkeit Merkmal Spezifikation Messbereiche 30 A 300 A 3000 A Ausgangssignal (AC) 50 mV/A 5 mV/A 0,5 mV/A Reststrom / Rauschen 8 mV eff. 2 mV eff. 2 mV eff. Messunsicherheit (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A Überlastbarkeit unbegrenzt Linearitat ±0,2% vom Messwert Bandbreite 10 Hz bis 10 kHz (-1 dB) Phasenwinkelfehler < ±1° (45 ... 65 Hz) Min. Lastimpedanz 100 kO für angegebene Genauigkeit Modell max. Schleifenlänge Artikelnummer DRANFLEX 3003 XBL 61 cm, Artikel-Nr. 193633 91 cm, Artikel-Nr. 193641 122 cm, Artikel-Nr. 193649 . Flexible Stromsensoren - DRANFLEX 3003 XBL Bedienungsanleitung
