Camille Bauer DRANFLEX300MHB6 Stromsensor

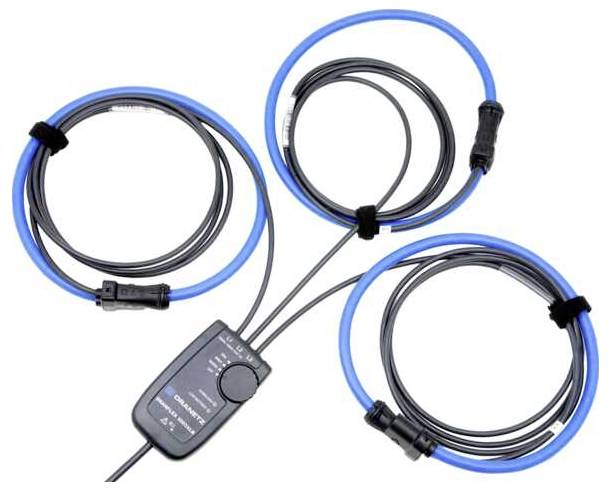

Flexible Mini-AC-Sensoren DRANFLEX 300MHB. Mit dem Mikro-Rogowski-Stromsensor messen Sie sowohl an Stromschienen als auch in der Stromverteilung sicher, präzise und flexibel.. Breites Einsatzgebiet, 3 Messbereiche 3 A/30 A/300 A AC und hohe Bandbreite 20 Hz ... 100 kHz für Leistungs- sowie Netzanalyse Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 6 mm Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb DRANFLEX 300MHB: Fremdversorgung bei Langzeitmessung: – DRANETZ HDPQ: Versorgung erfolgt über den HDPQ, kein weiteres Zubehör erforderlich Stromsensor mit Schutzart IP50, Messverstärker mit IP40 Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CAT III, 600 V @ CAT IV und unbegrenzte Überlastbarkeit, ausgelegt für Dauerbetrieb. Mit der DRANFLEX 300MHB messen Sie sowohl an den Stromschienen als auch in der Stromverteilung sicher, präzise und flexibel. Die Spule eignet sich vor allem fürschwerzugängliche und enge Stellen besonders gut. Die DRANFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 300 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Multimeter, Datenlogger, Netzanalysator, Oszilloskop usw.) angeschlossen werden. Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt. Die flexiblen Stromsensoren DRANFLEX 300MHB können für Langzeitmessungen durch eine externe Stromversorgung betrieben werden. Bei den DRANETZ HDPQ werden die Stromsensoren DRANFLEX 300MHB direkt vom Gerät mit Spannung versorgt. Es wird keine externe Stromversorgung benötigt.. Breites Einsatzgebiet, 3 Messbereiche 3 / 30 / 300 A AC und hohe Bandbreite 20 Hz ... 100 kHz (±1dB / 50 Hz) für Oberschwingungsanalyse Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 6 mm Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb Stromsensor mit Schutzart IP50, Messverstärker mit IP40 Hohe Sicherheit für den Anwender, Messkategorie 1000V @CAT III, 600V @CAT IV und unbegrenzte Überlastbarkeit, ausgelegt für Dauerbetrieb Messbereiche 3 A 30 A 300 A Skalierungsfaktor 20 200 2000 Ausgangsempfindlichkeit 500 mV/A 50 mV/A 5 mV/A Genauigkeit (50 ... 60 Hz) bei Referenzbedingungen ±1% v. Messwert ±0,1 A ±1% v. Messwert ±0,5 A Rauschen 1,5 mV eff. Ausgangsanschluss 4-poliger Hypertronics-Stecker Sensorlänge je nach Modell (Artikelnummer): DRANFLEX 300MHB/6 (193681): 16 cm DRANFLEX 300MHB/8 (193689): 22 cm DRANFLEX 300MHB/12 (193697): 32 cm Sensordurchmesser (Zangenöffnung) je nach Modell (Artikelnummer): DRANFLEX 300MHB/6 (193681): 50 mm DRANFLEX 300MHB/8 (193689): 70 mm DRANFLEX 300MHB/12 (193697): 100 mm . Flexible Mini-AC-Sensoren DRANFLEX 300MHB Bedienungsanleitung
