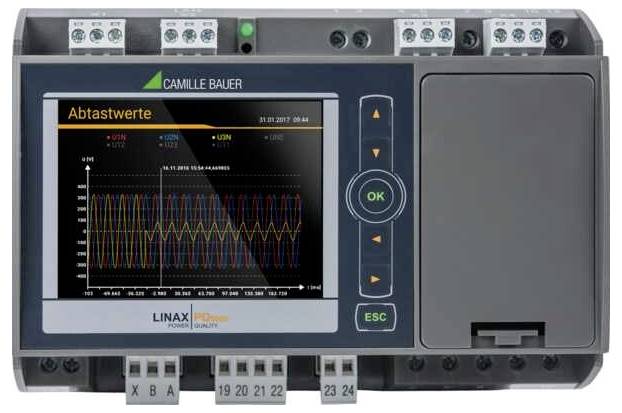

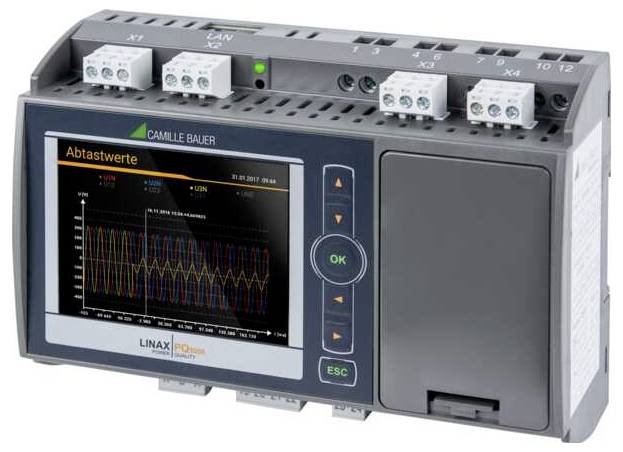

Camille Bauer LINAX PQ5000 Netz-Analysegerät

Stationäre PQ-Messtechnik in Klasse A als Hutschienen-Montage.. Der LINAX PQ5000 kombiniert die Eigenschaften eines normativen PQ-Messgerätes mit Funktionen für die Energieverbrauchs- und Netzzustandsanalyse. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das optionale hochauflösende Farb-TFT Display zu bedienen oder zu parametrieren. Der integrierte Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich. . Netzqualitätsanalyse Das Gerät ermöglicht eine permanente Bewertung der Netzqualität gemäss IEC 61000-4-30 Ed.3 in Klasse A. Die erfassten PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch, RVC, Stromüberhöhung und Frequenzänderung, homopolare Spannung) dienen sowohl dem Nachweis, dass Störungen aufgetreten sind, als auch der Suche nach dem Störungs-Verursacher, um die Versorgungssicherheit zu erhöhen. Mit den statistischen Spannungs- und Stromgrössen kann die Einhaltung von Lieferverträgen oder interner Vorgaben überprüft werden. Die Bewertung nach EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T oder selbstdefinierten Grenzen kann nach der Messung erfolgen, entsprechende Konformitätsberichte direkt via Geräte-Website erstellt werden (PQEasy-Report). Unabhängige Zertifizierung nach IEC 62586-2 durch Eidgenössisches Institut für Metrologie METAS Unterstützung des standardisierten, herstellerunabhängigen PQDIF-Formats nach IEEE 1159.3 Einstellbare Ereignis-Aufzeichnungsdauer Ereignisanzeige via Website mit Zeit-Zoom und Wertablesung Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Lastprofil-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse (IEC 62053-22:2003) 0.2S, Blindenergie Klasse (IEC 62053-24:2014) 0.5S Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse. Konfiguration Mit TFT-Display, für Hutschienenmontage 4 Stromwandlereingänge (1/5A), 42...50/60...69.5Hz Nennspannung 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface 1 digitaler Eingang passiv 2 digitale Ausgänge passiv Ohne unterbrechungsfreie Stromversorgung (USV) Erweiterung 1: IEC61850-Schnittstelle Erweiterung 2: Ohne Erweiterung 2 Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU IEC61850 Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC) Hypertext Transfer Protocol Secure (https) Client Whitelist / Client IEC61850 Whitelist [Firewall] Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenlogger Datenexport PEN-Test Weitere Eigenschaften 4 Strom- und 4 Spannungsmesskanäle mit 0.1% Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 2 Digitalausgänge 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Hutschienenmontage Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Datenanalyse Über den Link www.pqview.com/pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden. Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden..
