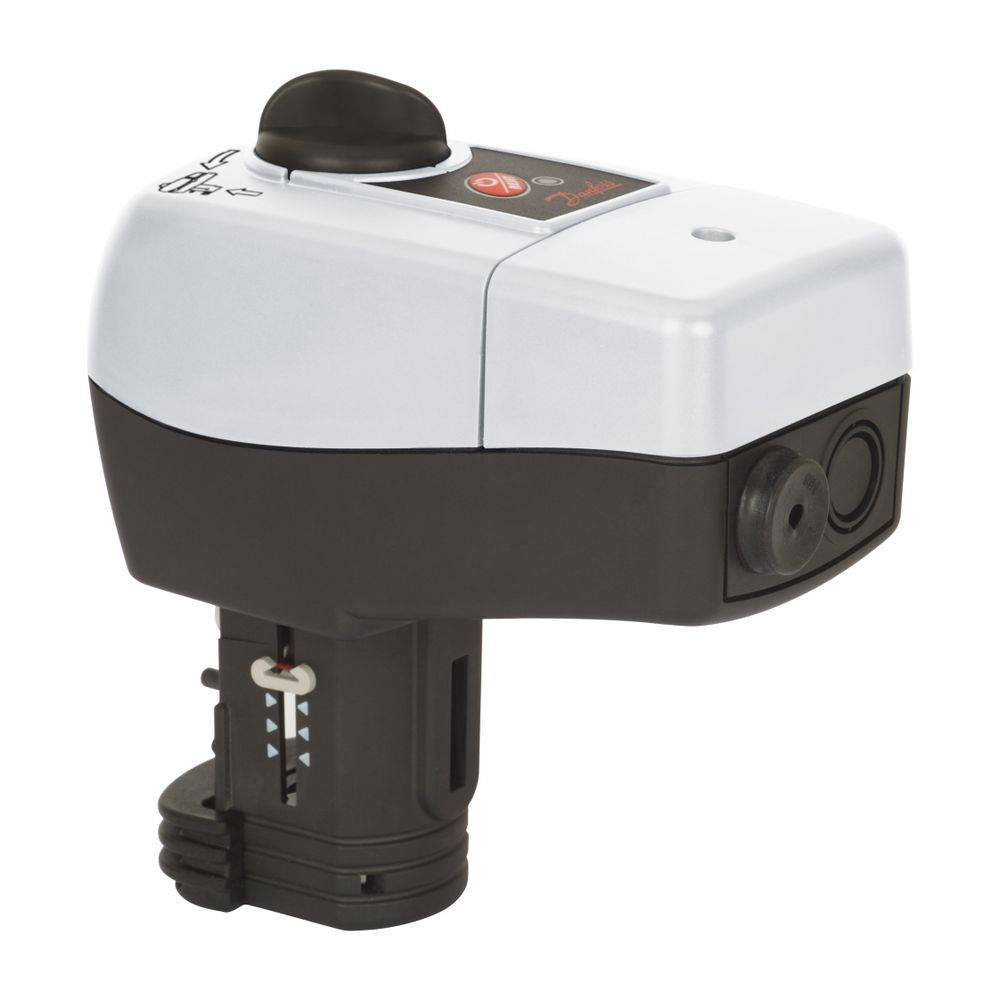

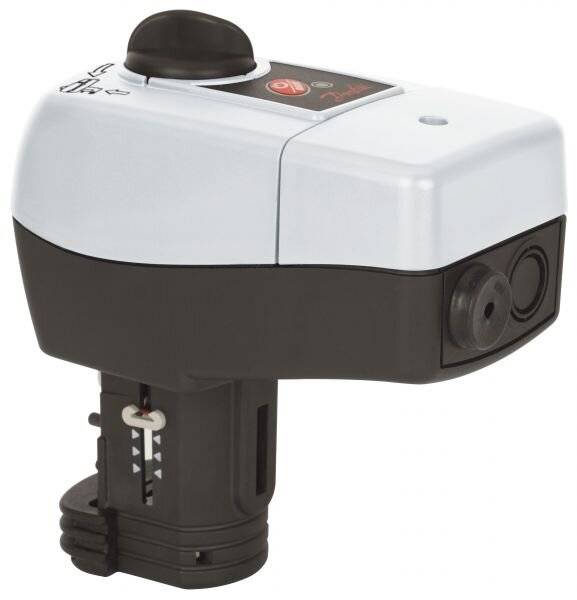

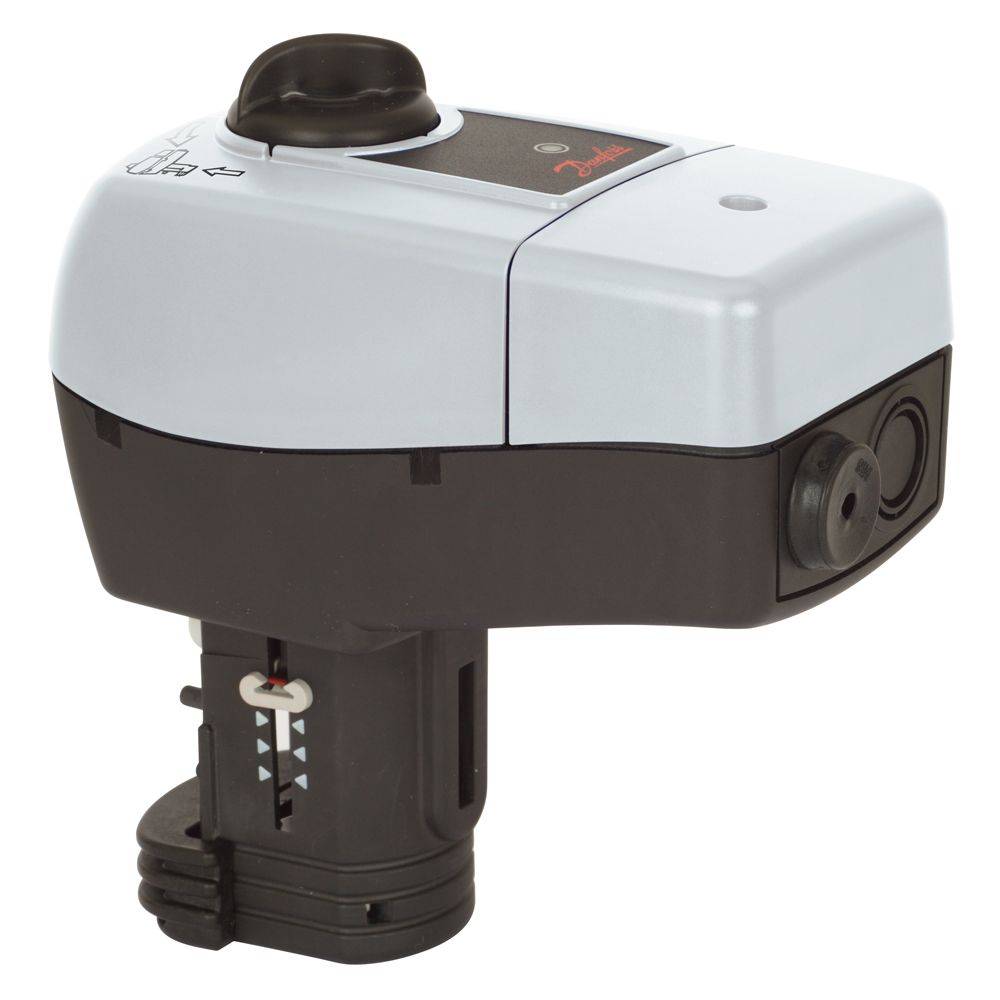

Danfoss elektrischer Stellantrieb AMV 435, Eingang 3 Punkt Schritt, DN 40-100, 230V 50Hz

Der Danfoss elektrische Stellantrieb AMV 435 ist für die präzise Steuerung von Zwei- und Dreiwege-Ventilen konzipiert. Er arbeitet mit einem 3-Punkt-Schritt-Signal und einer Versorgungsspannung von 230 V AC bei 50/60 Hz. Dieser Stellantrieb eignet sich für Ventile der Typen VRB, VRG, VF und VL bis DN 80 sowie für AHQM- und AB-QM-Ventile im Bereich von DN 40 bis DN 100.
Für welche Ventile ist der AMV 435 geeignet?Der Stellantrieb AMV 435 ist vielseitig einsetzbar und kompatibel mit Zwei- und Dreiwege-Ventilen der Typen VRB, VRG, VF und VL bis zu einer Nennweite von DN 80. Darüber hinaus kann er für AHQM-Ventile im Bereich von DN 40 bis DN 100 sowie für AB-QM-Ventile von DN 40 bis DN 100 verwendet werden. Der Stellantrieb passt seinen Hub automatisch an die Endlagen des Ventils an, was eine optimale Steuerung der Ventilposition ermöglicht.
Welche technischen Eigenschaften bietet der Stellantrieb?Der AMV 435 verfügt über eine Stellkraft von 400 N und einen Nennhub von 20 mm. Die Stellzeit ist wählbar zwischen 7,5 und 15 Sekunden pro Millimeter Hub, was eine flexible Anpassung an verschiedene Anforderungen ermöglicht. Die maximale zulässige Medientemperatur beträgt 130 °C, während die Umgebungstemperatur von 0 °C bis 55 °C reichen darf. Das Gehäuse besteht aus Kunststoff und bietet die Schutzart IP54.
Welche Funktionen erleichtern die Bedienung und Überwachung?Zur Bedienung und Überwachung sind eine LED-Anzeige sowie eine Endlagensignalisierung integriert. Eine Handverstellung ist ebenfalls möglich, um den Antrieb manuell zu bedienen. Ein mechanischer Standanzeiger zeigt den aktuellen Stellzustand an. Die selbsteinstellbare Schlaglänge trägt zur einfachen Inbetriebnahme bei. Die Übertragung der Stellbefehle erfolgt magnetisch.
Technische Daten
Versorgungsspannung: 230 V AC, 50/60 Hz
Leistungsaufnahme: 2 VA
Steuersignal: 3-Punkt-Schritt
Stellkraft: 400 N
Nennhub: 20 mm
Stellzeit: 7,5 oder 15 s/mm
Max. Medientemperatur: 130 °C
Umgebungstemperatur: 0 °C bis 55 °C
Schutzart: IP54
Gehäusematerial: Kunststoff

Der Danfoss elektrische Stellantrieb AMV 435 bietet eine flexible und zuverlässige Lösung zur Steuerung von Ventilen in Heizungs- und Fernwärmeanlagen. Mit einer Stellkraft von 400 N, einem Nennhub von 20 mm und wählbaren Stellzeiten von 7,5 oder 15 Sekunden pro Millimeter erfüllt er vielfältige Anforderungen. Die automatische Hubanpassung und die integrierte Handverstellung erleichtern die Bedienung und Installation erheblich.
