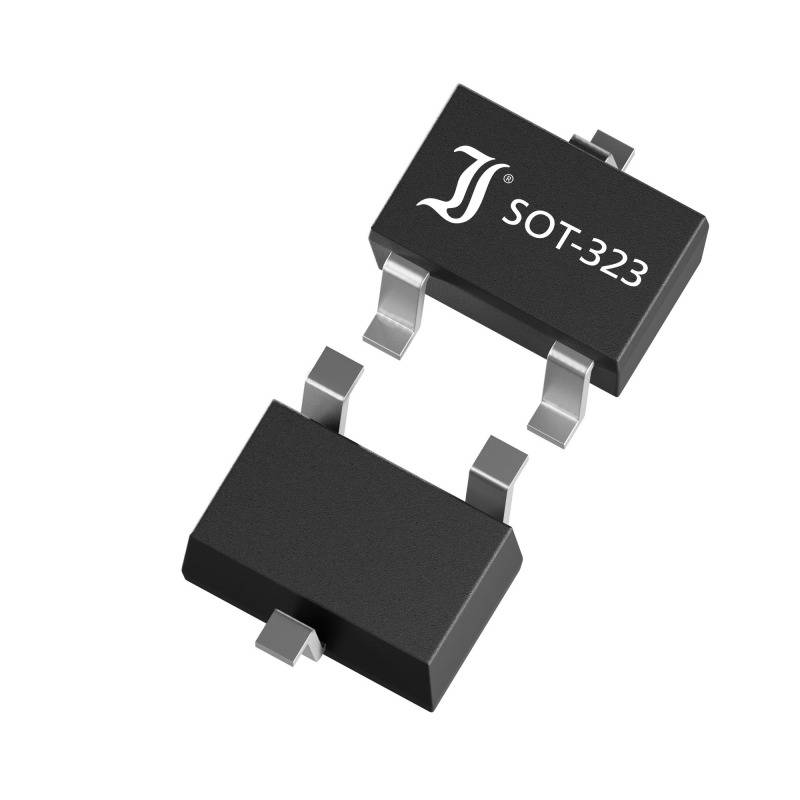

Diotec Transistor (BJT) - diskret BC856BW SOT-323 PNP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Transistor (BJT) - diskret
Gehäuse
SOT-323
Ausführung
PNP
Collector-Strom I(C)
100 mA
Kollektor-Emitterspannung U(CEO)
65 V
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
750
-
€ 0,03181
2250
9% = € 0,00
€ 0,02891
3750
13% = € 0,00
€ 0,02775
7500
15% = € 0,00
€ 0,02698
15000
17% = € 0,01
€ 0,02640
30000
20% = € 0,01
€ 0,02543
75000
23% = € 0,01
€ 0,02447
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Min.: 750
Gesamt (€ 0,03181 / Stück)
€ 23,86
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
BJT, SOT-323, 65V, 100mA, PNP
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: SOT-323
- Kollektor Emitter Spannung - VCEO: 65 V
- DC Kollektorstrom - IC: 100 mA
- Polarität - pol: PNP
- Sperrschicht Temperatur - Tjmax: 150 °C
- Verlustleistung - Ptot: 0.200 W
- Kollektor Basis Stromverhältnis - hfe: 290
- VCE: 5 V
- IC: 2 mA
- Kollektor Sättigungsspannung - VCEsat: 650 mV
- IC: 100 mA
- IB: 5 mA
- Transitfrequenz - ft: 100 MHz
- IC: 10 mA
- VCE: 5 V
- f: 100 MHz
- Typ
BC856BW
- Produkt-Art
Transistor (BJT) - diskret
- Gehäuse
SOT-323
- Hersteller
Diotec
- Ausführung
PNP
- Collector-Strom I(C)
100 mA
- Kollektor-Emitterspannung U(CEO)
65 V
- VCE Sättigung (max.)
650 mV
- Leistung (max) P(TOT)
0.2 W
- DC Stromverstärkung (hFE)
290
- Transitfrequenz f(T)
100 MHz
- Montageart
Oberflächenmontage
- RoHS-konform
Ja
- Inhalt
1 St.
- Betriebstemperatur (max.)
150 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2809268 Diotec Transistor (BJT) - diskret BC856BW SOT-323 PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2809268 Diotec Transistor (BJT) - diskret BC856BW SOT-323 PNP
Beschreibung
Bipolarer Transistor, Typ=BC856BW, Basis-Emitter-Sättigungsspannung max. (Vbe(sat))=850 mV, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-55 °C, Emitter-Basis-Spannung (Vebo)=5 V, Gleichstromverstärkung (hFE)=520, Kollektor-Basis-Spannung (Vcbo)=80 V, Kollektor-Emitter-Spannung (Vceo)=65 V, Kollektor-Emitter-Sättigungsspannung max. (Vce(sat))=650 mV, Kontinuierlicher Kollektor-Strom (Ic)=100 mA, Leistungsverteilung (PV)=200 mW, Pins=3, Reflow Löttemperatur max=260 °C, Übergangsfrequenz=100 MHz, Bauform=SOT-323, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Transistor-Polarität=PNP, Verpackung=Band & Rolle, Qualifizierungsstandard Automobilindustrie=AEC-Q101
