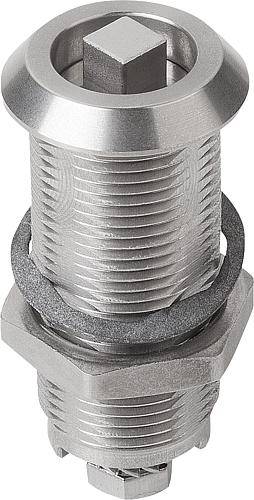

DREHRIEGEL VERLÄNGERTES GEHÄUSE, MIT VIERKANT 7MM, H=30, D=28, EDELSTAHL

Werkstoff:Gehäuse Edelstahl 1.4305.


Betätigung und Befestigungsmutter Edelstahl 1.4404.

Ausführung:blank.

Bestellbeispiel:Drehriegel K1352.1730
Zunge K1340.45060

Hinweis:Der Drehriegel kann vormontiert eingebaut werden und hat einen Schließweg von 90°. Rechts oder links einsetzbar. Wasser- und staubgeschützt gemäß IP65 nach EN 60529.

Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar.

*Das Maß A ergibt sich aus der Kombination von Drehriegel und Zunge und wird bei den passenden Zungen angezeigt.

Zubehör:Steckschlüssel K0535.
Zunge für Drehriegel Edelstahl K1340.

Zeichnungshinweis:Betätigung:
a) Vierkant 7 mm
b) Vierkant 8 mm
c) Doppelbart 3 mm
d) Doppelbart 5 mm
e) Knebel
f) Dreikant 7 mm

1) O-Ring
2) Flachdichtung
