ESoPe SLD_C_W_S3_1A Display-Controllerboard () kaufen

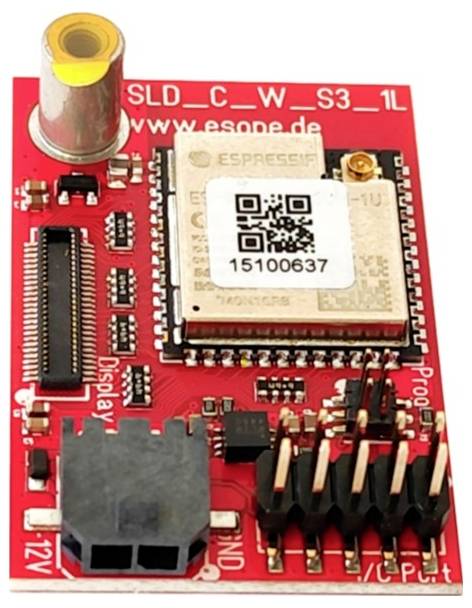

'Roter elektronischer Schaltkreis mit verschiedenen Chips und Anschlüssen auf einer rechteckigen Platine.'

Datenblatt (PDF)

Sofort-Lieferung Fr., 18. Sept.

2 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 54,99 / Stück)

€ 54,99

zzgl. MwSt.

nur € 4,58

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

ESoPe Entwicklungstools für SMARTWIN Dispays

RGB565-Interface mit Touch
Ansteuerung Schukat Smartwin Display-Serie
Industriestandard
IO-Port (Piggy-back ready)
WLAN / Bluetooth®
Verkürzte Time-To-Market durch optimales Zusammenspiel von Display, Controllerboard und umfangreicher Software-Bibliothek
Ready for Slint & LVGL

Technische Daten

Stromversorgung: 4 V/DC bis 22 V/DC
Leistung: ca. 360 mW
Temperaturbereich: -30°C…+80°C

Produkt-Art: Display

Display-Technologie: LCD

Schnittstellen: Bluetooth®

Länge: 45 mm

Breite: 30 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3394680 ESoPe SLD_C_W_S3_1A Display-Controllerboard ()

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3394680 ESoPe SLD_C_W_S3_1A Display-Controllerboard ()

Beschreibung

Das SLD_C_W_S3 ist ein Display-Controllerboard aus der ESoPe-Plattform-Reihe, basierend auf einer Espressif ESP32S3-CPU. Es dient zur Ansteuerung von RGB-LC-Displays aus dem Schukat Smartwin-Display-Konzept.
SLD_C_W_S3 kann einerseits als Evaluationboard genutzt werden, um vorgefertigte Schnittstellen und Software-Libraries in der Entwicklung von ESP-Projekten zu nutzen.
Andererseits sind ist es industrietauglich und kann daher auch als Interface für Serienprodukte direkt eingesetzt werden.

Hinweise

Das Display-Controllerboard dient zur Ansteuerung von RGB-LC-Displays aus dem Schukat Smartwin-Display-Konzept: SMMH024240320H-C12, SMMH035320240K-C09, SMMH043480272G-C28, SMMH050800480H-C22, SMMT024240320H-A13, SMMT035320240K-A10, SMMT043480272G-A29, SMMT050800480H-A23
