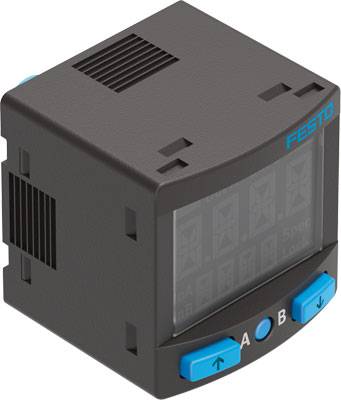

FESTO Drucksensor Induktiv SPAN-B11R-Q4-PN-PN-L1 8134894 2 x PNP (Ø) 4 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Betriebsspannung max.
30 V/DC
Kontaktart
1 Öffner
1 Schließer
Ausgänge
2 x PNP
Ausführung
Induktiv
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 104,16
3
3% = € 2,88
€ 101,28
5
4% = € 4,04
€ 100,12
10
5% = € 4,81
€ 99,35
25
5% = € 5,38
€ 98,78
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 104,16 / Stück)
€ 104,16
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anzeigeart: Leucht-LCD
- Befestigungsart: Fronttafeleinbau - mit Wand-/Flächenhalter - mit Gewinde
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4] - Inerte Gase
- Betriebsspannungsbereich DC: 15 - 30 V
- Darstellbare Einheiten: MPa - bar - inchH2O - inchHg - kPa - kgf/cm² - mbar - mmHg - psi
- Druckmessbereich Anfangswert: -1 bar
- Druckmessbereich Anfangswert MPa: -0.1 MPa
- Druckmessbereich Anfangswert psi: -14.5 psi
- Druckmessbereich Endwert: 10 bar
- Druckmessbereich Endwert MPa: 1 MPa
- Druckmessbereich Endwert psi: 145 psi
- Einbaulage: beliebig
- Einstellbereich Hysterese: 0 - 90 %
- Einstellbereich Schwellwerte: 0 - 100 %
- Einstellmöglichkeiten: Teach-In - über Display und Tasten
- Elektrischer Anschluss 1, Anschlussart: Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: Anschlussbild L1J
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 4
- Genauigkeit FS: 1.5 %FS
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich
- KC-Zeichen: KC-EMV
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: ja
- LABS-Konformität: VDMA24364-B1/B2-L
- Manipulationssicherung: PIN-Code
- Max. Ausgangsstrom: 100 mA
- Mediumstemperatur: 0 - 50 °C
- Messgröße: Relativdruck
- Messverfahren: Piezoresistiver Drucksensor
- Pneumatischer Anschluss: für Schlauch Außendurchmesser 4 mm
- Produktgewicht: 25 g
- Schaltausgang: 2 x PNP oder 2 x NPN umschaltbar
- Schaltelementfunktion: Öffner/Schließer umschaltbar
- Schaltfunktion: Fenster-Komparator - Schwellwert-Komparator - Auto Differenz Überwachung
- Schutzart: IP40
- Temperaturkoeffizient in ± %FS/K: 0.05 %FS/K
- Überlastbereich: 15 bar
- Überlastdruck: 15 bar
- Überlastdruck psi: 217.5 psi
- Umgebungstemperatur: 0 - 50 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- vom Medium berührte Werkstoffe: FPM - NBR - PA-verstärkt
- Werkstoff Gehäuse: PA-verstärkt
- Werkstoffhinweis: RoHS konform
- Wiederholgenauigkeit in ± %FS: 0.3 %FS
- Zertifikat ausstellende Stelle: UL E322346
- Zulassung: RCM Mark - c UL us - Listed (OL)
- Produkt-Art
Drucksensor
- Typ
SPAN-B11R-Q4-PN-PN-L1
- Betriebsspannung min.
15 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
15 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
- Ausgänge
2 x PNP
- Gehäusematerial
PA
- Ausführung
Induktiv
- Anschluss
Stecker
- Min. Temperatur
0 °C
- Max. Temperatur
50 °C
IP40
- Durchmesser
4 mm
- Abm.
(Ø) 4 mm
- Inhalt
1 St.
- Druckluft-Anschluss
4 mm
- Messbereich (Druck) (max.)
10 bar
- Messbereich (Druck) (min.)
-1 bar
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4] - Inerte Gase
- Gewicht
25 g
Dokumente & Downloads
Datenblatt
Datenblatt 2801908 FESTO Drucksensor Induktiv SPAN-B11R-Q4-PN-PN-L1 8134894 2 x PNP (Ø) 4 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801908 FESTO Drucksensor Induktiv SPAN-B11R-Q4-PN-PN-L1 8134894 2 x PNP (Ø) 4 mm
Beschreibung
Drucksensor SPAN-B11R-Q4-PN-PN-L1 Zulassung=(* RCM Mark, * c UL us - Listed (OL)), (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), KC-Zeichen=KC-EMV, Zertifikat ausstellende Stelle=UL E322346, Werkstoffhinweis=RoHS konform
