Name: Geberit GE Mapress Kupfer, Gas Bogen, mit Einschubende, 90°, d 22 mm, 1 Stk.
Brand: Geberit
SKU: 902997383
Availability: InStock

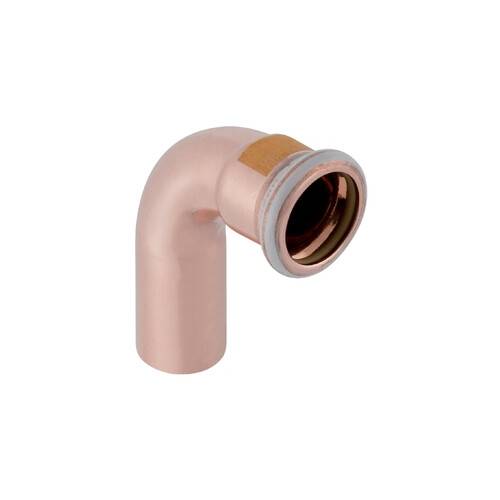

Geberit GE Mapress Kupfer, Gas Bogen, mit Einschubende, 90°, d 22 mm, 1 Stk.-0

Geberit GE Mapress Kupfer, Gas Bogen, mit Einschubende, 90°, d 22 mm, 1 Stk.-1

Geberit GE Mapress Kupfer, Gas Bogen, mit Einschubende, 90°, d 22 mm, 1 Stk.-2

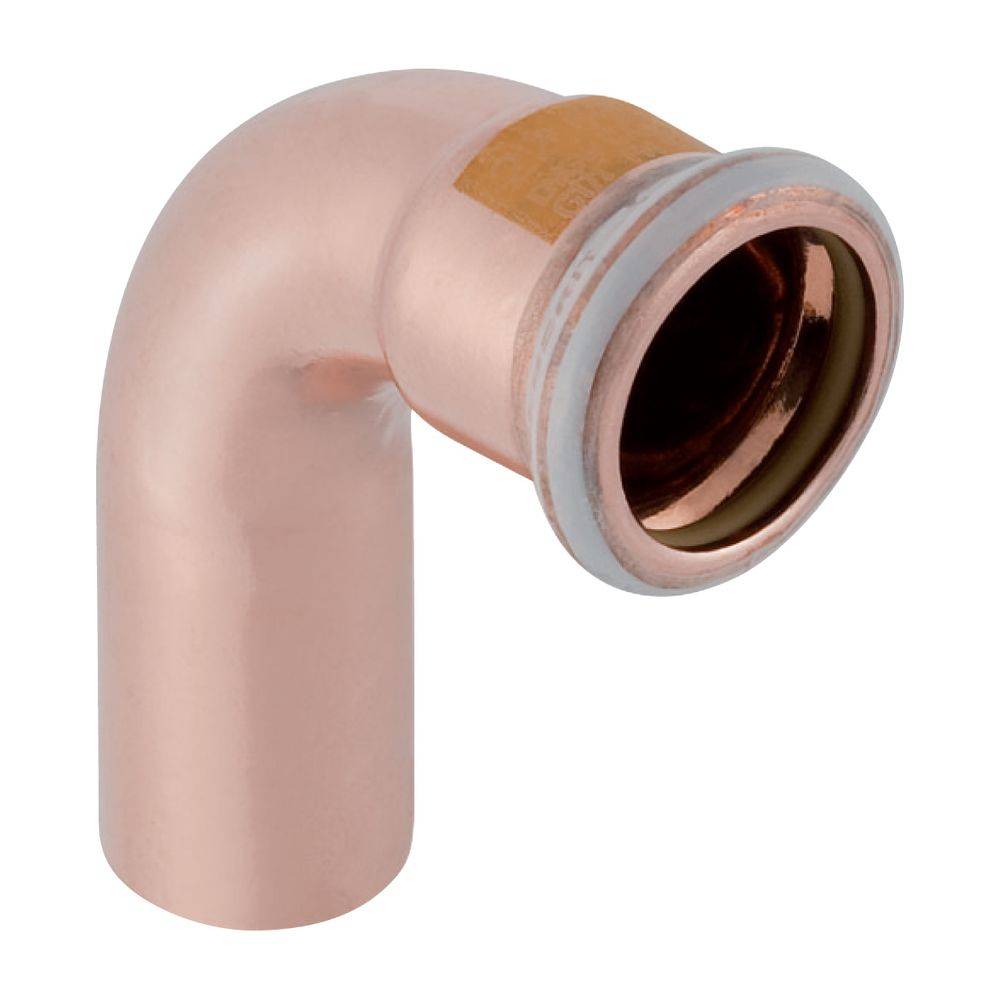

Geberit GE Mapress Kupfer, Gas Bogen, mit Einschubende, 90°, d 22 mm, 1 Stk.-3

1/4

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mi., 28. Okt.

149 Stück

Verkauf und Versand:

muxx.io FlexCo Widerruf

Anzahl

Stück

Gesamt

€ 3,79

zzgl. MwSt.

€ 5,50

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Hersteller-Warengruppe: Versorgungssysteme
Hersteller-Produktgruppe: Fittings Kupfer
Hersteller-Artikelnummer: 34509
Form: Bogen
Anschluss 1: Schiebeende
Anschluss 2: Pressmuffe
Winkel des Bogens: 90
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Konturcode Verbindung 1: M
Konturcode Verbindung 2: M
Hauptfarbe Fitting: Kupfer
Mit Verbindungsanzeige: nein
Verschlossen: ja
Mit Dichtungsmaterial: ja
Nenndurchmesser Anschluss 2: DN 20
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Rohraußendurchmesser Anschluss 1: 22
Rohraußendurchmesser Anschluss 2: 22
Länge Anschluss 1: 60
Länge Anschluss 2: 47
Arbeitslänge Anschluss 2: 26
Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Reduzierend: nein
Nenndurchmesser Anschluss 1: DN 20
Mit thermischer Isolierung: nein
Zugfest: ja
Systemgebunden: ja
Werkstoff des Anschlusses 1: Kupfer
Werkstoff des Anschlusses 2: Kupfer
Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 902997383 Geberit GE Mapress Kupfer, Gas Bogen, mit Einschubende, 90°, d 22 mm, 1 Stk.

Beschreibung

Dieser 90-Grad-Bogen aus Kupfer der Serie Mapress von Geberit ist für die Installation von Gasleitungen konzipiert. Er eignet sich für den Einsatz mit Natur- und Flüssiggasen und zeichnet sich durch eine robuste Materialqualität aus.
Zuverlässige GasinstallationDas Bauteil ist aus Cu-DHP Kupfer (CW024A) gefertigt und bietet eine zugfeste Verbindung. Zur Kontrolle der Verbindung vor der endgültigen Verpressung ist das Fitting unverpresst undicht. Die Pressmuffe ist mit einem gelben Schutzstopfen versehen, während der integrierte Dichtring aus HNBR speziell auf die Anforderungen von Gasanwendungen abgestimmt ist.
Technische Daten
Werkstoff: Cu-DHP Kupfer (CW024A)
Außendurchmesser: 22 mm
Nennweite: DN 20
Winkel: 90 °
Dichtungsmaterial: HNBR
Anschluss 1: Einschubende
Anschluss 2: Pressmuffe
Länge: 4,7 cm
Höhe: 6 cm
Z-Maß: 2,6 cm

Durch die präzise Fertigung ermöglicht dieser Bogen eine sichere Leitungsführung in Gasversorgungssystemen. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur ist das Fitting optimal auf das Geberit Mapress System abgestimmt und unterstützt eine effiziente Installation in der Haustechnik.
