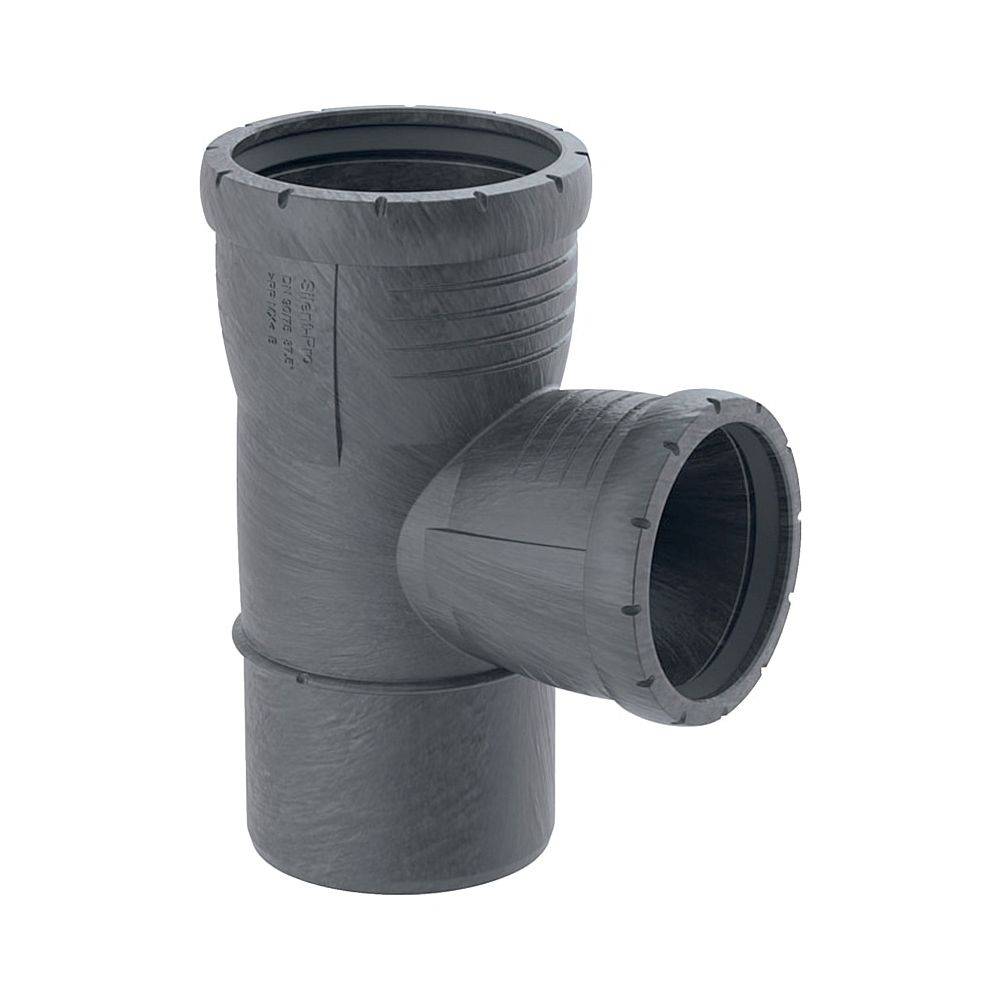

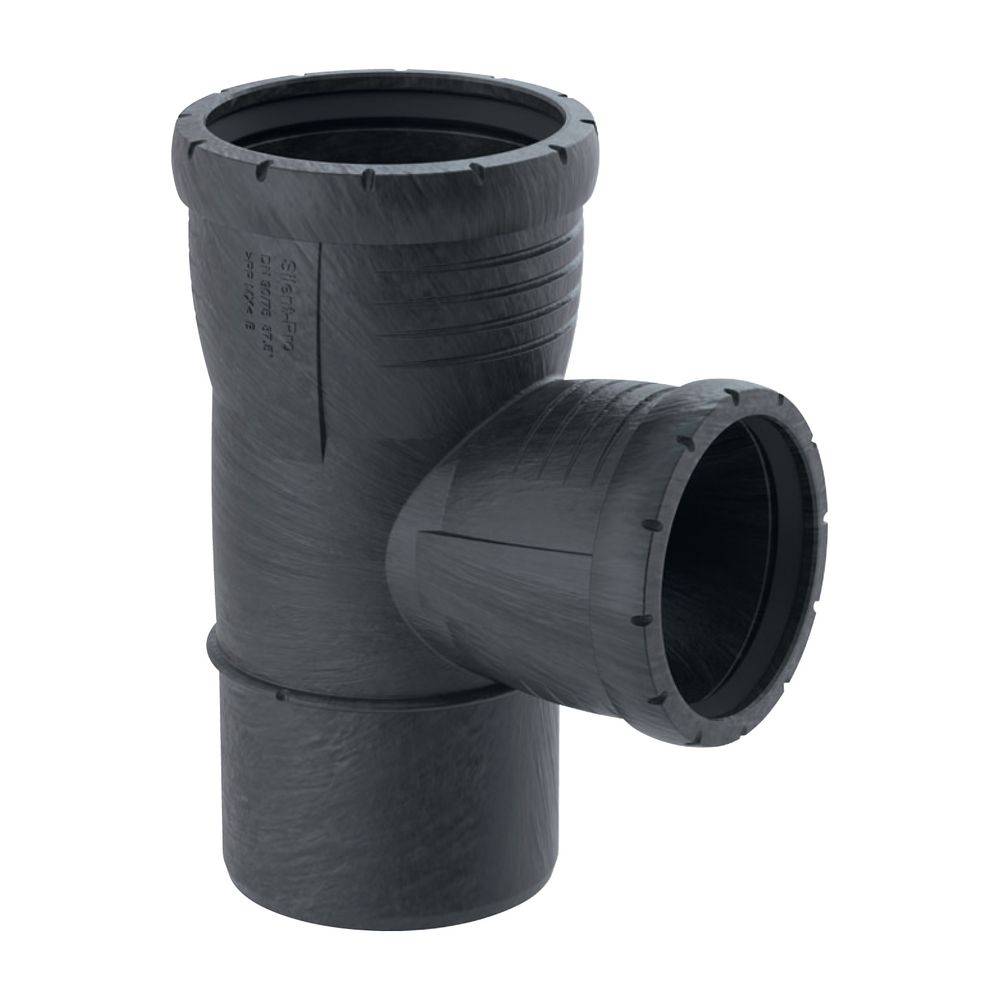

Geberit GE Silent-Pro, Abzweig, 87,5°, 110/75 mm, 1 Stk.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
66 Stück
Verkauf und Versand:
Gesamt
€ 29,95
inkl. MwSt.
zzgl. € 6,61
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Highlights & Details

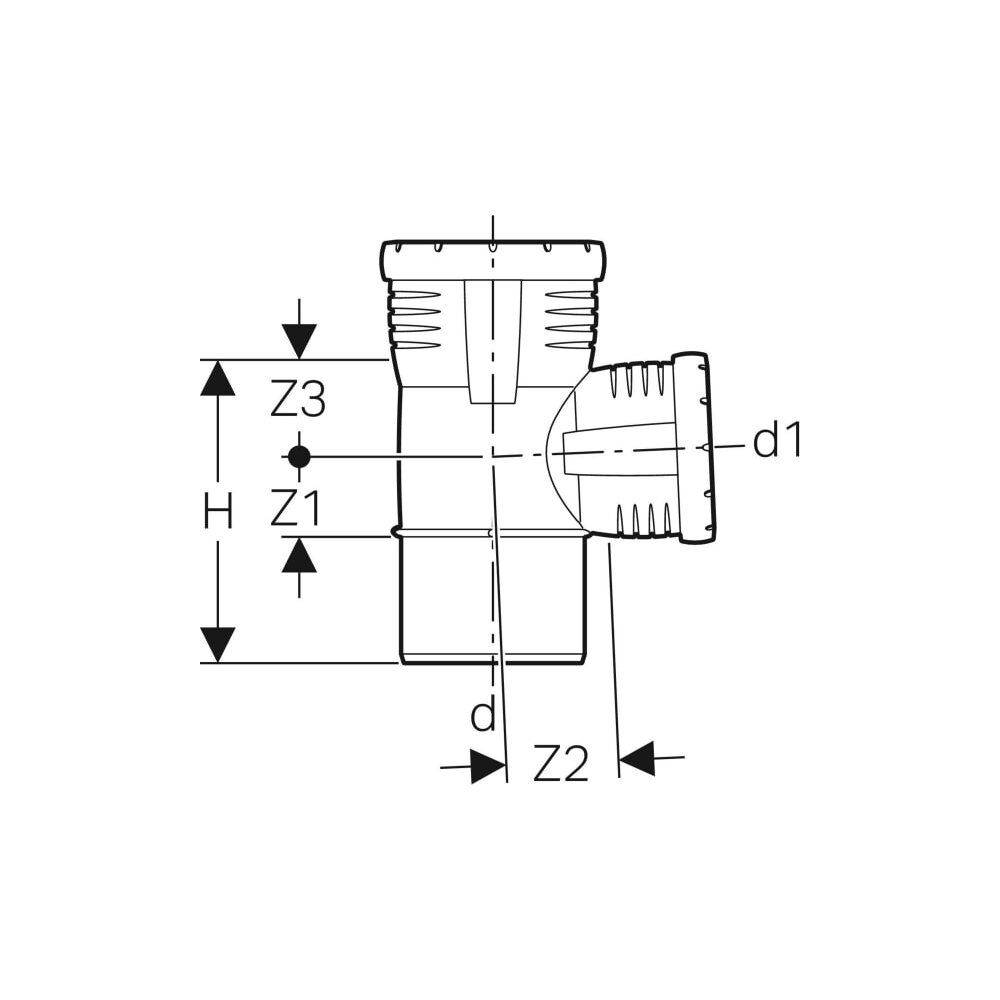

- Verwendungszwecke - Für Gebäude mit erhöhten Schallschutzanforderungen - Zum Ableiten von Abwasser innerhalb von Gebäuden - Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimension DN 50 verwenden Eigenschaften - Hochschalldämmend Technische Eigenschaften - Montagetemperatur (GrC): -10 - +40 GrC - Werkstoff: PP-MX - Wärmeausdehnung (mm/(m*K)): 0,08 mm/(m*K) - Form: Abzweig - DN / Nennweite: 100 / 70 - DN/OD / Nennweite: 110 / 75 - d, D / Außendurchmesser (mm): 110 mm - d1, D / Außendurchmesser (mm): 75 mm - arc / Winkel (Gr): 87,5 Gr - H / Höhe (cm): 15,4 cm - Z1 / Z-Maß (cm): 4 cm - Z2 / Z-Maß (cm): 6 cm - Z3 / Z-Maß (cm): 4,5 cm
Technische Daten
- Hersteller-Warengruppe: Gebäudeentwässerungssystem
- Hersteller-Produktgruppe: Silent-Pro Formstücke
- Hersteller-Artikelnummer: 393549141
- Ausführung: T-Stück
- Anschluss 1: Schiebeende
- Winkel: 87,5
- Fließende Ausführung (mit Innenradius): nein
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Werkstoff des Anschlusses 3: Polypropylen (PP)
- Werkstoffgüte Anschluss 3: PP-MX
- Oberflächenschutz Anschluss 3: unbehandelt
- Oberflächenbehandlung Anschluss 3: unbehandelt
- Hauptfarbe Fitting: schwarz
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 100
- Nenndurchmesser Anschluss 3: DN 100
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 110
- Rohraußendurchmesser Anschluss 2: 75
- Rohraußendurchmesser Anschluss 3: 110
- Länge Anschluss 1: 109
- Arbeitslänge Anschluss 1: 40
- Arbeitslänge Anschluss 2: 60
- Arbeitslänge Anschluss 3: 45
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 100
- Mit thermischer Isolierung: nein
- Zugfest: nein
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Polypropylen (PP)
- Werkstoff des Anschlusses 2: Polypropylen (PP)
- Werkstoffgüte Anschluss 1: PP-MX
- Werkstoffgüte Anschluss 2: PP-MX
- Mehrteilig: nein
- EPD Nummer: HUB-1815
- Serie
Silent-Pro
- Abm.
(Ø x H) 110 mm x 15.4 cm
- Höhe
15.4 cm
- Durchmesser
110 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914199051 Geberit GE Silent-Pro, Abzweig, 87,5°, 110/75 mm, 1 Stk.
Beschreibung
Dieser Abzweig aus der Silent-Pro Serie von Geberit ermöglicht eine zuverlässige Abwasserableitung in Gebäuden mit erhöhten Schallschutzanforderungen. Das hochschalldämmende Formstück aus PP-MX ist für den Einsatz innerhalb von Gebäuden konzipiert. Mit einem Winkel von 87,5 Grad und einem Außendurchmesser von 110 auf 75 mm ist das Bauteil präzise auf Entwässerungssysteme abgestimmt.
Material und MontageDas aus mineralverstärktem Polypropylen gefertigte T-Stück ist für eine Montagetemperatur von -10 bis +40 °C ausgelegt. Die integrierte EPDM-Dichtung sorgt für eine sichere Verbindung innerhalb des Entwässerungssystems. Durch die Materialbeschaffenheit weist das Formstück eine Wärmeausdehnung von 0,08 mm/(m·K) auf, was eine hohe Formstabilität bei unterschiedlichen thermischen Bedingungen unterstützt.
Die Kombination aus schalloptimiertem Material und passgenauer Geometrie macht dieses Formstück zur Wahl für anspruchsvolle Sanitärinstallationen. Die Ausführung mit einem Abgang von 75 mm bei einem Hauptdurchmesser von 110 mm unterstützt einen effizienten Abwasserfluss. Die hochwertige Verarbeitung aus PP-MX und die zuverlässige EPDM-Dichtung tragen zur Funktionalität im Gebäudeentwässerungssystem bei.
Technische Daten
Werkstoff: PP-MX
Winkel: 87,5 °
Außendurchmesser: 110 / 75 mm
Nennweite: DN 100 / 70
Höhe: 15,4 cm
Montagetemperatur: -10 bis +40 °C
Wärmeausdehnung: 0,08 mm/(m·K)
Dichtungsmaterial: EPDM
Material und MontageDas aus mineralverstärktem Polypropylen gefertigte T-Stück ist für eine Montagetemperatur von -10 bis +40 °C ausgelegt. Die integrierte EPDM-Dichtung sorgt für eine sichere Verbindung innerhalb des Entwässerungssystems. Durch die Materialbeschaffenheit weist das Formstück eine Wärmeausdehnung von 0,08 mm/(m·K) auf, was eine hohe Formstabilität bei unterschiedlichen thermischen Bedingungen unterstützt.
Die Kombination aus schalloptimiertem Material und passgenauer Geometrie macht dieses Formstück zur Wahl für anspruchsvolle Sanitärinstallationen. Die Ausführung mit einem Abgang von 75 mm bei einem Hauptdurchmesser von 110 mm unterstützt einen effizienten Abwasserfluss. Die hochwertige Verarbeitung aus PP-MX und die zuverlässige EPDM-Dichtung tragen zur Funktionalität im Gebäudeentwässerungssystem bei.
Technische Daten
Werkstoff: PP-MX
Winkel: 87,5 °
Außendurchmesser: 110 / 75 mm
Nennweite: DN 100 / 70
Höhe: 15,4 cm
Montagetemperatur: -10 bis +40 °C
Wärmeausdehnung: 0,08 mm/(m·K)
Dichtungsmaterial: EPDM
