Jumo 00582220 00582220 Messumformer kaufen

Eine graue Kunststoffkassette mit dem Schriftzug 'CAMP' in der Mitte. Sie hat vier runde Öffnungen an beiden Seiten.

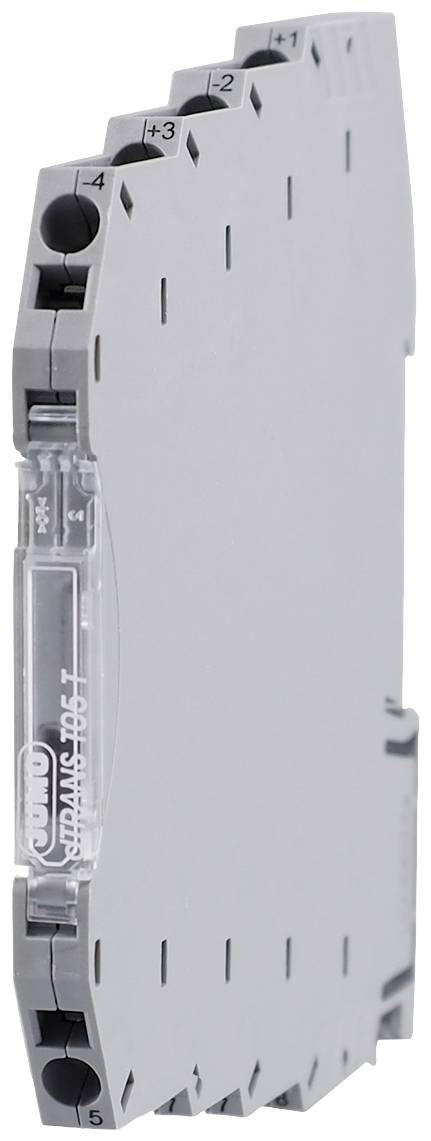

Ein graues elektronisches Modul mit schmalem Design, das für den Einbau in Schalttafeln oder industrielle Steuerungssysteme geeignet ist.

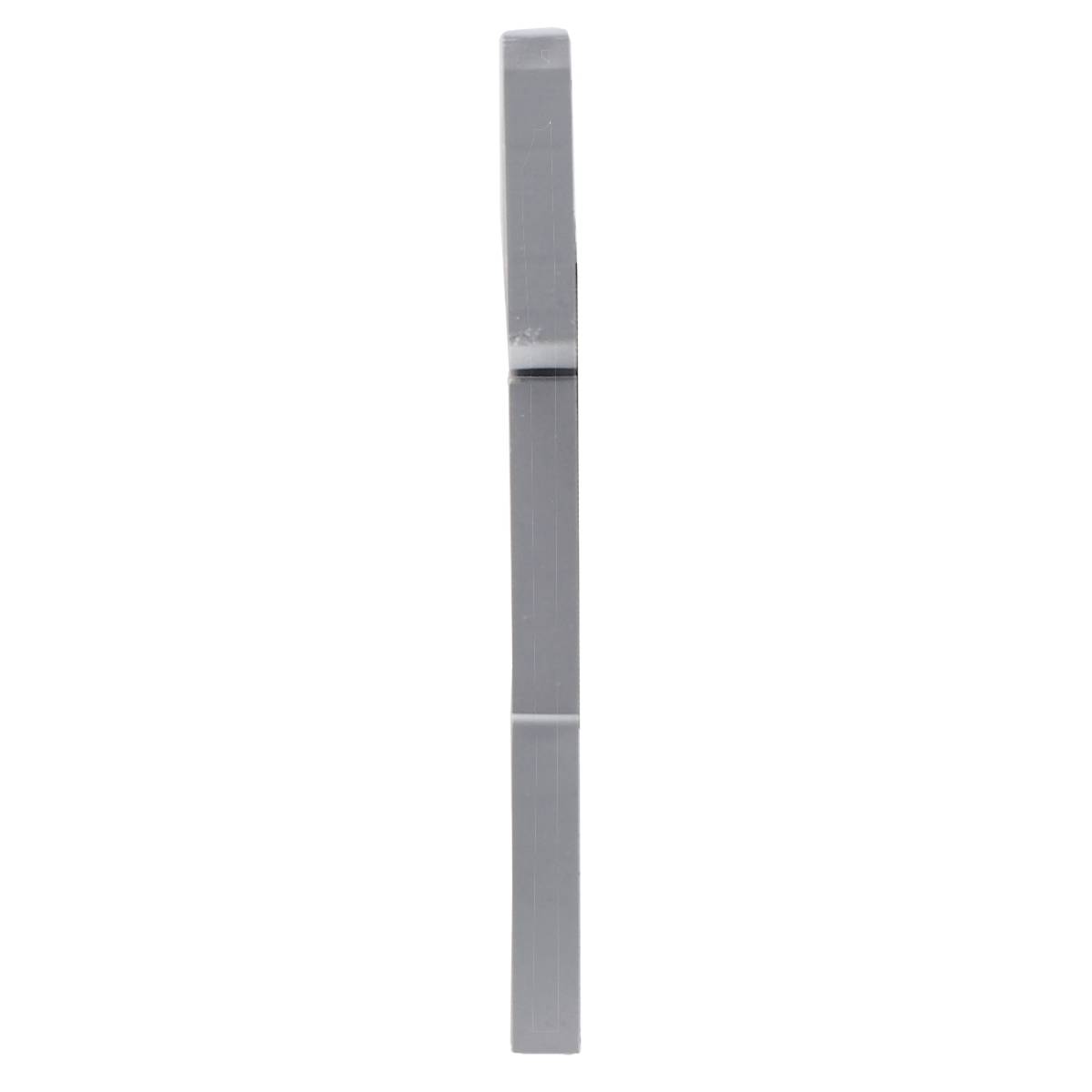

Ein grauer, rechteckiger, schlanker Stab, vertikal ausgerichtet, auf weißem Hintergrund.

1/3

Produkt-Art

Messumformer

Typ

00582220

Mess-Eingänge

Sensorsignale von Widerstandsthermometern. Thermoelementen. Widerstandspotenziometern/WFG oder Widerständen/Potis. Spannungssignale im Bereich von -100 ... +1100 mV

Ausgänge

4 ... 20 mA oder 0 ... 10 V

UKCA

nicht relevant

Datenblatt (PDF)

Lieferung Mo., 21. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 191,66 / Stück)

€ 191,66

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Zweidraht-Messumformer, Hutschienenmontage, Schraubklemmen, 0..100°C Pt100dl

Grün; Rot

Technische Daten

Typ: 00582220

Produkt-Art: Messumformer

Mess-Eingänge: Sensorsignale von Widerstandsthermometern. Thermoelementen. Widerstandspotenziometern/WFG oder Widerständen/Potis. Spannungssignale im Bereich von -100 ... +1100 mV

Ausgänge: 4 ... 20 mA oder 0 ... 10 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2756584 Jumo 00582220 00582220 Messumformer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2756584 Jumo 00582220 00582220 Messumformer

Beschreibung

Die Messumformer erfassen Sensorsignale von Widerstandsthermometern, Thermoelementen, Widerstandspotenziometern/WFG oder Widerständen/Potis. Bei Einsatz eines Widerstands/Potis oder Widerstandsthermometers kann der eingangsseitige Sensoranschluss in Zwei-, Drei- oder Vierleiterschaltung erfolgen. Spannungssignale im Bereich von -100 ... +1100 mV können ebenfalls erfasst werden. Je nach Wahl des Messeingangs stehen die Linearisierungsvarianten linear, temperaturlinear sowie die Möglichkeit einer komfortabel konfigurierbaren kundenspezifischen Linearisierung zur Verfügung. Als Ausgangssignal liefert der Messumformer 4 ... 20 mA oder 0 ... 10 V. Der Messeingang und das Ausgangssignal sind voneinander galvanisch getrennt. Bei beiden Typen ist eine Reversion des Ausgangssignals möglich. Die Konfiguration des Messumformers hinsichtlich Fühlerart, Anschlusstechnik des Fühlers, Messbereich (frei einstellbar) und Linearisierung erfolgt mit Hilfe eines Setup-Programms am PC. Die Verbindung mit dem PC wird über eine USB-Schnittstelle, welche keine zusätzliche Hilfsspannung benötigt, hergestellt. Über die USB-Schnittstelle kann der vom Messumformer erfasste Min.-/Max.-Prozesswert, die Min.-/Max. -Betriebstemperatur ausgelesen und die Sensorverdrahtung online überprüft werden. Der Betriebszustand des Messumformers wird über eine zweifarbige Kontroll-LED (rot/grün) signalisiert. Im störungsfreien Betrieb leuchtet diese grün. Tritt eine Störung auf, wie z. B. Fühlerbruch, wird dies mit einem Blinkcode angezeigt.
