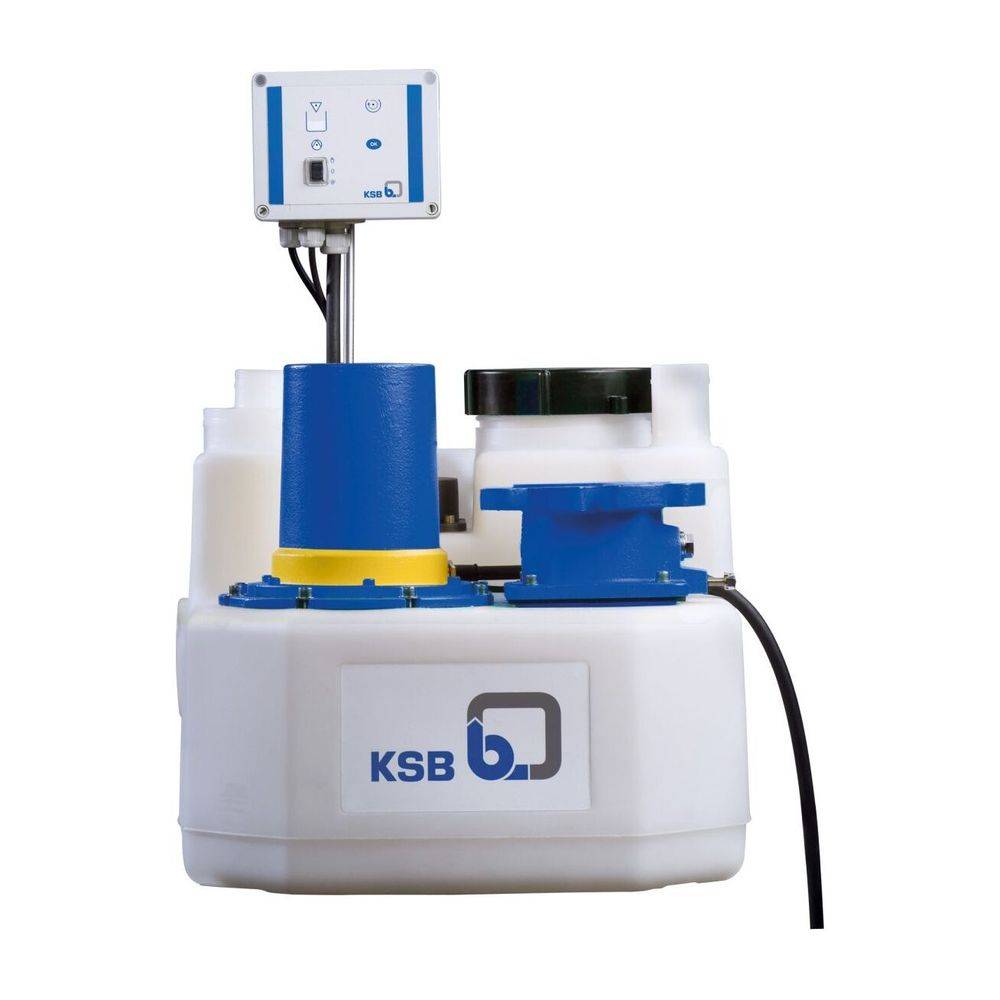

KSB Hebeanlage MiniCompacta U1.60 D mit Rückflusssperre, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 2.370,11
zzgl. MwSt.
€ 49,00
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Hersteller-Serie: MiniCompacta
- Hersteller-Warengruppe: 03_Hebeanlagen
- Hersteller-Produktgruppe: MiniCompacta, Fäkalienhebeanlage
- Hersteller-Artikelnummer: 29131500
- Anlagenart: Einzelanlage
- AnzBeh: 1
- AnzPp: 1
- Baugroesse: U1.60 D
- Baureihe: MiniCompacta
- Drehzahl: 2800
- Einschaltart: direkt
- Kabellänge: 4
- LfrdForm: Freistromrad
- MaxMedTemp: 40
- NennleistungP1: 0,93
- NennleistungP2: 0,75
- Nennspannung: 3ph 400
- Nennstrom: 2,1
- Nennweite: DN 80/100
- Netzfrequenz: 50
- Schneideinrichtung: ohne
- SteckerTyp: CEE 3/n/PE 5-pol.
- VolGes: 60
- Wst_Behaelter: Polyethylen
- Wst_Lfrd: Ultradur
- Wst_PpGeh: Polyethylen
- Wst_Welle: 1,4021
- Nennstrom: 2,1
- Baulänge: 510
- Bauhöhe: 455
- Bautiefe: 510
- Behältervolumen: 60
- Anzahl der Phasen: 3
- Kabellänge: 1,5
- Max. Volumenstrom: 26,5
- Max. Förderhöhe: 11,9
- Mit Entlüftung: ja
- Flanschform: rund
- Drehzahl: 2900
- Alarmausgang: ja
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlusskabel mit Stecker
- Bemessungsspannung: 380 - 420
- Explosionsgeschützt: nein
- Frequenz: 50 Hz
- Schutzart (IP): IP68
- Mit Alarmfunktion: ja
- Funkstandard Bluetooth: nein
- Funkstandard WLAN 802.11: nein
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: nein
- Unterstützt Protokoll für EtherNet/IP: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Geeignet für Außeneinsatz: nein
- Aufgenommene Motorleistung (P1) pro Motor: 1,02
- Motorausgangsleistung (P2): 0,75
- Anschlussstandard Auslassseite: EN 1092-1
- Kommunikation: ohne
- Nennbetriebsart: S3 50 % 1 min
- Funkstandard 5G: nein
- Schnittstellensignal 0-10 V / 2-10 V: nein
- Schnittstellensignal 0-20 mA / 4-20 mA: nein
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: nein
- Unterstützt Protokoll für BACnet MS/TP: nein
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: nein
- Unterstützt Protokoll für LIN Bus: nein
- Mit Schneidwerk: nein
- Max. Arbeitsdruck: 2,5
- Werkstoffgüte des Behälters: PE-40
- Anzahl der Einlassöffnungen: 4
- Isolationsklasse nach IEC: F
- Max. Partikelgröße: 40
- Werkstoffgüte des Pumpengehäuses: PE-40
- Anzahl der Pumpen: 1
- Aufstellung hinter dem WC: ja
- Mediumtemperatur (Dauerbetrieb): 0 - 40
- Geeignet für Fäkalien: ja
- Mit Rückschlagklappe: ja
- Anschluss Einlassseite: Rohrende
- Nenndurchmesser, Anschluss Auslassseite: DN 100
- Rohraußendurchmesser, Anschluss Einlassseite: 100
- Rohraußendurchmesser, Anschluss Auslassseite: 80
- Anschluss Auslassseite: Flansch
- Druckstufe Flanschanschluss Auslassseite: PN 6
- Typenzulassung nach BBR/EKS: nein
- Förderhöhe (max.)
11.9 m
- Betriebsspannung
400 V
- Sauganschluss
DN 100
- Druckanschluss
DN 100
- Schwimmer-Schalter
Ja
- Kabellänge (Details)
4 m
- Länge
510 mm
- Breite
685.0000 mm
- Höhe
550.0000 mm
- Abm.
(L x B x H) 510 x 685.0000 x 550.0000 mm
- Gewicht
54.8000
- UKCA
Ja
Beschreibung
Die KSB MiniCompacta U1.60 D ist eine überflutbare Einzel-Fäkalienhebeanlage zur automatischen Entsorgung von häuslichem Abwasser aus Gebäudeteilen unterhalb der Rückstauebene. Die anschlussfertige Anlage gemäß EN 12050-1 eignet sich für den Einsatz in Souterrainwohnungen, gewerblichen Objekten sowie öffentlichen Gebäuden. Sie zeichnet sich durch einen schlagfesten 60-Liter-Kunststoffbehälter und eine zuverlässige Tauchmotorpumpe mit Freistromrad aus.
Funktionsweise und SteuerungDie Anlage arbeitet vollautomatisch und wird über die elektronische Steuerung LevelControl Basic 1 geregelt. Diese ermöglicht eine kontinuierliche, analoge Füllstandsmessung und passt das Schaltfeld dynamisch an. Zur Betriebssicherheit tragen eine permanente Selbstdiagnose, eine Sensorüberwachung sowie ein integrierter Alarmsummer mit netzunabhängiger Akku-Pufferung bei. Der Motor ist mit einem Überlastungsschutz ausgestattet und entspricht der Schutzart IP 68.
Installation und AnschlüsseDer Sammelbehälter ist gas-, wasser- und geruchsdicht ausgeführt und verfügt über eine integrierte Rückflusssperre. Die Zulaufstutzen sind winkelsymmetrisch angeordnet, wobei horizontale und vertikale Anschlussmöglichkeiten bestehen. Die Entleerung erfolgt über einen dedizierten Anschluss für eine Handmembranpumpe. Die Drehstromausführung wird steckerfertig mit einem CEE-Anschluss geliefert, was die Inbetriebnahme vereinfacht.
Technische Daten
Behältervolumen: 60 l
Max. Förderhöhe: 11,9 m
Motorleistung P1: 1,02 kW
Nennleistung P2: 0,75 kW
Nennspannung: 400 V
Nennstrom: 2,1 A
Drehzahl: 2900 1/min
Schutzart: IP 68
Nennweite druckseitig: DN 80/100
Gesamtgewicht: 45 kg
Diese Hebeanlage bietet eine robuste Lösung für die Abwasserentsorgung unter der Rückstauebene. Mit einem Behältervolumen von 60 Litern, einer Motorleistung von 1,02 kW (P1) und einer maximalen Förderhöhe von 11,9 Metern stellt sie eine leistungsstarke und betriebssichere Entsorgungseinheit dar. Die integrierte Steuerung und die automatische Niveauerfassung ermöglichen einen wartungsarmen Betrieb in privaten und gewerblichen Anwendungen.
Funktionsweise und SteuerungDie Anlage arbeitet vollautomatisch und wird über die elektronische Steuerung LevelControl Basic 1 geregelt. Diese ermöglicht eine kontinuierliche, analoge Füllstandsmessung und passt das Schaltfeld dynamisch an. Zur Betriebssicherheit tragen eine permanente Selbstdiagnose, eine Sensorüberwachung sowie ein integrierter Alarmsummer mit netzunabhängiger Akku-Pufferung bei. Der Motor ist mit einem Überlastungsschutz ausgestattet und entspricht der Schutzart IP 68.
Installation und AnschlüsseDer Sammelbehälter ist gas-, wasser- und geruchsdicht ausgeführt und verfügt über eine integrierte Rückflusssperre. Die Zulaufstutzen sind winkelsymmetrisch angeordnet, wobei horizontale und vertikale Anschlussmöglichkeiten bestehen. Die Entleerung erfolgt über einen dedizierten Anschluss für eine Handmembranpumpe. Die Drehstromausführung wird steckerfertig mit einem CEE-Anschluss geliefert, was die Inbetriebnahme vereinfacht.
Technische Daten
Behältervolumen: 60 l
Max. Förderhöhe: 11,9 m
Motorleistung P1: 1,02 kW
Nennleistung P2: 0,75 kW
Nennspannung: 400 V
Nennstrom: 2,1 A
Drehzahl: 2900 1/min
Schutzart: IP 68
Nennweite druckseitig: DN 80/100
Gesamtgewicht: 45 kg
Diese Hebeanlage bietet eine robuste Lösung für die Abwasserentsorgung unter der Rückstauebene. Mit einem Behältervolumen von 60 Litern, einer Motorleistung von 1,02 kW (P1) und einer maximalen Förderhöhe von 11,9 Metern stellt sie eine leistungsstarke und betriebssichere Entsorgungseinheit dar. Die integrierte Steuerung und die automatische Niveauerfassung ermöglichen einen wartungsarmen Betrieb in privaten und gewerblichen Anwendungen.
