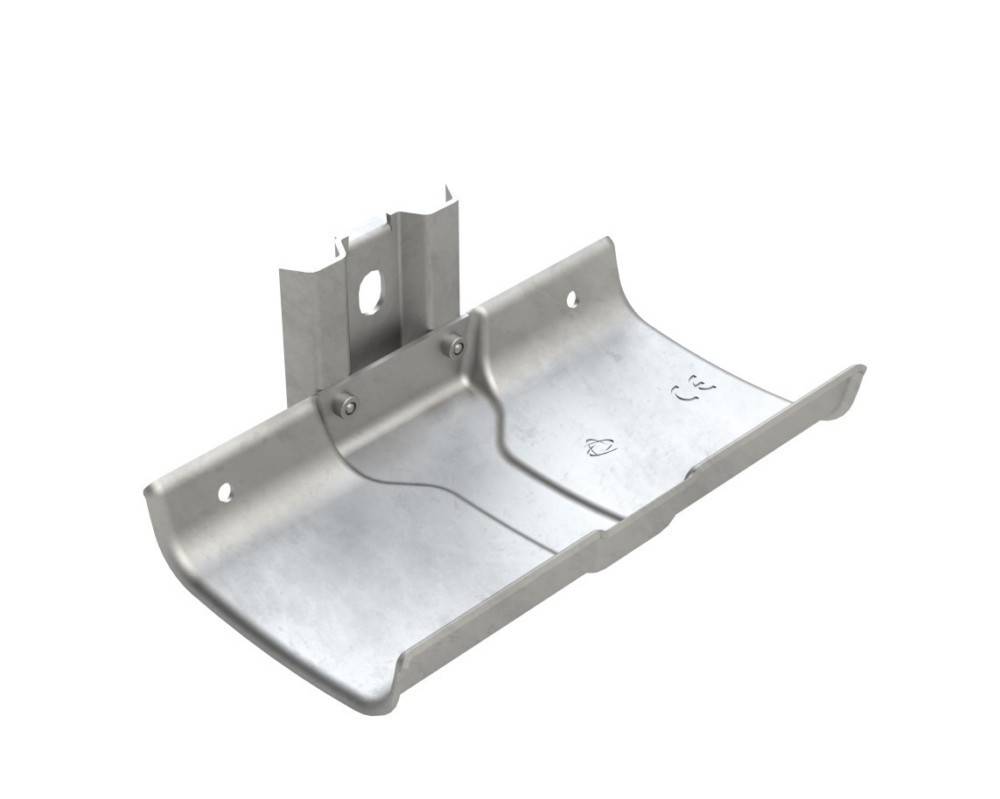

Niedax Einzeltragwanne ETWS 40 S

Niedax Einzeltragwanne ETWS 40 S

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:NiedaxBezeichnung:Einzeltragwanne 40 mm, 200Typ:ETWS 40 SWerkstoff:StahlRostfreier Stahl, gebeizt:neinWerkstoffgüte:sonstigeOberflächenschutz:bandverzinkt
Niedax Einzeltragwanne ETWS 40 S: weitere Details
Einzeltragwannensystem, zur Befestigung an Schienen mit 18 mm Schlitzweite, einschließlich ein ETWS-Z Set. In Anlehnung an die VDE 0298-565-1 und VDE 0298-565-2 sollte ein max. Stützabstand von 0,8 m nicht überschritten werden. Die Zylinderschraube M8X20 E3 nach DIN EN ISO 4762 ist mit einem Anzugsdrehmoment von 16 Nm anzuziehen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und wenn im Klemmbereich die Oberflächen der vertikal verlaufenden Profil-/Ankerschienen und der Wannentragschienen aus Stahl oder verzinktem Stahl sind. Ist der Klemmbereich mit einem Farbanstrich versehen, muss dieser entfernt werden, da sonst die Tragfähigkeit nicht gegeben bzw. gewährleistet ist. Gefahr des Abrutschens! Das ETWS-Z Set beinhaltet: 1 Gleitmutter mit Fixierhilfe GMZF M8-18 F 1 Scheibe US M8 E3 nach DIN EN ISO 7089 1 Zylinderschraube mit Innensechskant M8X20 E3 nach DIN EN ISO 4762 Verwendbar für : Profil-/Ankerschienen 2985, 2986, 2988 und 2990 Abmessungen (ca. Maße) Wanne B x L : 40 x 200 mm Tragfähigkeit F bei B/2 : 0,7 kN Schiene H x B : 72,5 x 72 mm Schienenlochung : 11 x 16 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 EAN: 4013339228423

Geliefert wird: Niedax Einzeltragwanne 40 mm, 200 ETWS 40 S, Verpackungseinheit: 1 Stk., EAN: 4013339228423
