Name: Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatoranschlusskasten
Brand: Phoenix Contact
SKU: 3564517
Availability: BackOrder

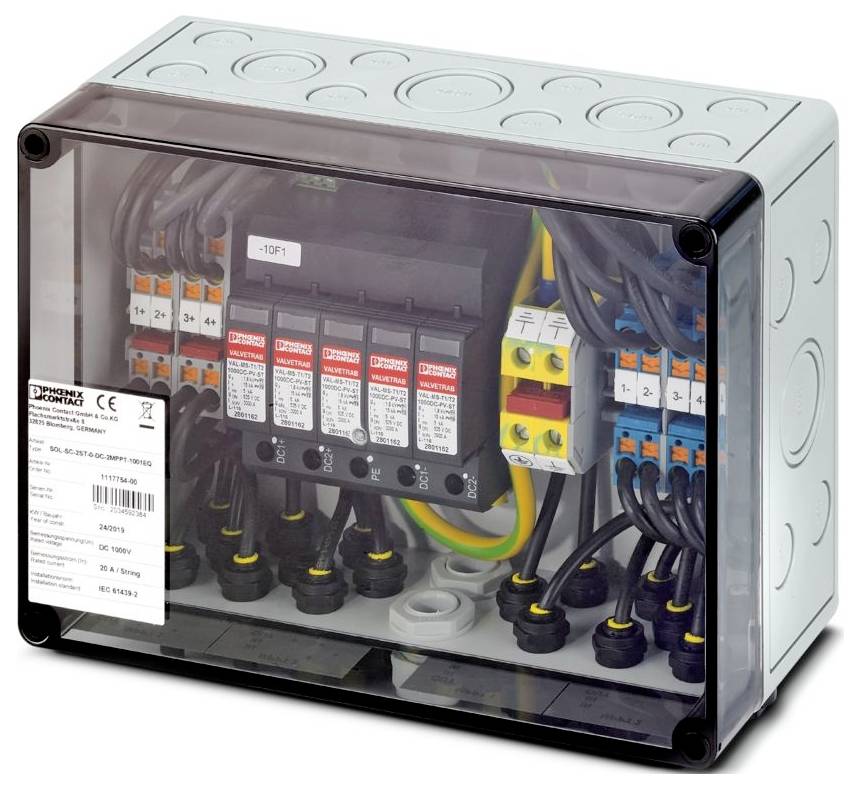

Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatoranschlusskasten-0

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 15. Dez.

14 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Gesamt

€ 366,23

steuerfreie IGL

Kostenfreier Versand

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Generatoranschlusskasten

16 mm², Schutzart (IP): IP65, 180 mm, 254 mm, 111 mm

Technische Daten

MPP-Spannung Un. max. 1000 V DC
Schutzart: IP65
Umgebungstemperatur (Betrieb): -20 °C - +55 °C
Material Gehäuse: Polycarbonat
Material Deckel/Tür: Polycarbonat (transparent)
Anzahl der Eingänge (Strings): 2 (pro MPP-Tracker)
Anzahl unterstützter MPP-Tracker: 2
Anzahl der Ausgänge (MPP-Tracker): 2
Anzahl der Ausgänge (± pro MPP-Tracker): 2 (pro MPP-Tracker)
Art der Leitungseinführung: SUNCLIX
Leitungsquerschnittsbereich: 2,5 mm² ... 6 mm²

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 254 x 180 x 111 mm

Inhalt: 1 St.

Breite: 254 mm

Höhe: 180 mm

Tiefe: 111 mm

Systemspannung: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ Generatoranschlusskasten

Beschreibung

Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x 2 Strings. Gleiche Anzahl von Eingangs- und Ausgangsstrings. Mit Überspannungsschutz (Typ 1/2) und SUNCLIX-DC-Steckverbindern für die Eingangs- und Ausgangsseite (SUNCLIX-Gegenstecker im Lieferumfang).

Die Solarline Generatoranschlusskästen (GAKs) werden in kleinen Aufdachanlagen genauso wie in großen Freifeldanlagen eingesetzt. Die Hauptaufgaben der GAKs sind der Überspannungsschutz des PV-Systems, ggf. das Sammeln von Strings und das Durchschleifen des Schutz-Potenzialausgleichleiters zum örtlichen Potenzialausgleich.
Weitere Funktionen sind optional und abhängig von der Ausstattung.

Beispiele für optionale Funktionen sind der Schutz der Strings durch String-Sicherungen sowie das Freischalten der Strings per DC-Lasttrennschalter oder DC-Feuerwehrschalter.
Den vollen Funktionsumfang des GAKs können Sie aus seiner Artikelbezeichnung ableiten (siehe Anwenderhinweis zum Typenschlüssel des GAKs, herunterladbar im Bereich "Downloads").
