Name: Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Brand: Phoenix Contact
SKU: 3566977
Availability: BackOrder

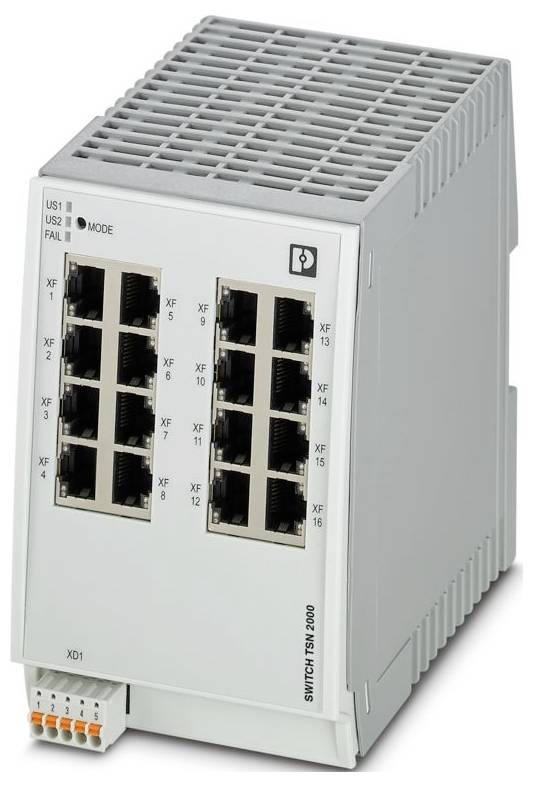

Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s-0

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

3 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Gesamt

€ 1.812,33

steuerfreie IGL

Kostenfreier Versand

Nur noch 3 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: Managed TSN Switch 2000
Bauform: Buch-Bauform
Anschlussart: Push-in-Federanschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 85 mm
Höhe: 130 mm
Tiefe: 115 mm
Material Gehäuse: Polycarbonat faserverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-4
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Schock (Betrieb): 30g (EN 60068-2-27)
Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
Abisolierlänge: 9 mm
Allgemein: Support telefonisch und vor Ort (kostenpflichtig)
Übertragungsgeschwindigkeit: 10/100/1000 MBit/s
Maximale Verlustleistung bei Nennbedingung: 30 W (US = Min, Tamb = Max, DOI = Max)
Schutzklasse: III (VDE 0106)
Luftdruck (Betrieb): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Übertragungslänge: 100 m (pro Segment)
Versorgungsspannungsbereich: 12 V DC ... 57 V DC
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: 740 mA
Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Störfestigkeit: EN 61000-6-2
Statusanzeige: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Übertragungsphysik: Kupfer
MTTF: 257,17 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);126,12 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);25,76 Jahre (SN 29500 Standard, Temperatur 60 °C, Arbeitszyklus 100 %)
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Frei von lackbenetzungsstörenden Substanzen: Ja
Stromaufnahme typisch: 740 mA (bei US = 24 V DC und 25 °C Umgebungstemperatur)
Stromaufnahme maximal: 2,5 A (US = Min, Tamb = Max, DOI = Max)
Hinweis zur Anschlussart: Verwenden Sie als Anschlusskabel für die Spannungsversorgung nur Kupferleitungen mit einem zulässigen Temperaturbereich von -40 °C ... 70 °C (bei Tamb = 60 °C)
Anzahl der Kanäle: 16 (RJ45-Ports)
Übertragungsmedium: Kupfer
Lokale Diagnose: US1/2 Versorgungsspannung US1, US2 LED grün;FAIL div. LED rot;LINK Link-Status LED grün
Besondere Eigenschaften: Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Kompatibel zu IEC 62443-4-2
Grundfunktionalität: Store and Forward Switch, normkonform nach IEEE 802.3
Switch-Funktionen: Switch-Funktionen
Diagnosefunktionen: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-Portmirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
Filterfunktionen: Quality of Service (8 Prioritätsklassen);Class of Service;DiffServ/DSCP;Port-Priorisierung;VLAN (bis zu 32 VLANs);IGMP Snooping/Querier (v1/v2);Auto-Query-Port;Extended Multicast Filtering
IP-Parametrierung: DHCP-Client;DHCP Option 82 (Relay Agent);DHCP-Server (pool-basiert, port-basiert);BootP;DCP (Discovery and Configuration Protocol)
MAC-Adresstabelle: 32k
Management: Web-based Management (HTTP/HTTPS);Rollenbasiertes User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
Redundanz: MRP (Media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-Systemredundanz
Weitere Funktionen: Jumboframes (max. 9600 Byte);Übertragung von MMS & GOOSE (IEC 61850-8-1);Übertragung von Modbus/TCP
Zeitsynchronisation: SNTP (Simple Network Time Protocol);gPTP (IEEE 802.1AS);IEEE 1588v2 (Transparent Clock)
Security-Funktionen: Security-Funktionen
Funktionalität: Funktionalität
Benennung Ausgang: Alarmausgang
Digital:: Digital:
Ethernet (RJ45): Ethernet (RJ45)
Signal-LEDs: Datenempfang, Link-Status
Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 1,5 mm²
Prüfstrecke: 24-V-Versorgung / Funktionserde 500 V DC 1 min;Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min
Status- und Diagnoseanzeigen: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Versorgungsspannung (DC): 24 V DC (redundant)
Konformität zu EMV-Richtlinien: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B;EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A;EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium A;EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A;EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A;EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A
Meldekontakt Ansteuerspannung: typ. 24 V DC
PROFINET-Conformance-Klasse: Conformance Class B
PROFINET-Gerätefunktion: PROFINET-Device;Fast Startup
Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass

Produkt-Art: Industrial Ethernet Switch

LAN-Übertragungsrate: 1000 MBit/s

Übertragungsrate: 10 / 100 / 1000 MBit/s

Grundfunktionalität: Managed Switch

Ethernet Ports: 16

10/100/1000 MBit/s Ports: 16 x

Jumbo Frames: Ja

Breite: 85 mm

Höhe: 130 mm

Tiefe: 115 mm

Typ: FL SWITCH TSN 2316

Schnittstellen: RJ45

: IP20

Betriebsspannung: 24 V/DC

Stromaufnahme: 740 mA

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -40 °C

UKCA: Ja

Varianten

Anzahl 10/100 MBit/s Ports

Ethernet Ports

Grundfunktionalität

LAN-Übertragungsrate

Schnittstellen

Übertragungsrate

Phoenix Contact 1043412 FL SWITCH 2408 Industrial Ethernet Switch 10 / 100 MBit/s

Bestell-Nr.:3561931

Lieferung Mo., 21. Dez.

Conrad Electronic

8 x

Managed Switch

100 MBit/s

RJ45

10 / 100 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 845,00^*

Phoenix Contact 1043416 FL SWITCH 2416 Industrial Ethernet Switch 10 / 100 MBit/s

Bestell-Nr.:3561920

Lieferung Do., 5. Nov.

Conrad Electronic

16 x

Managed Switch

100 MBit/s

RJ45

10 / 100 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 1.229,00^*

Phoenix Contact 1043423 FL SWITCH 2414-2SFX Industrial Ethernet Switch 10 / 100 MBit/s

Bestell-Nr.:3561937

Lieferung Mo., 21. Dez.

Conrad Electronic

14 x

Managed Switch

100 MBit/s

RJ45

10 / 100 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 1.439,00^*

Phoenix Contact 1043484 FL SWITCH 2508 Industrial Ethernet Switch 1000 MBit/s

Bestell-Nr.:3561948

Lieferung Do., 5. Nov.

Conrad Electronic

Managed Switch

1000 MBit/s

RJ45

1000 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 1.209,00^*

Phoenix Contact 1043496 FL SWITCH 2516 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bestell-Nr.:3561953

Lieferung Do., 5. Nov.

Conrad Electronic

16 x

Managed Switch

RJ45

10 / 100 / 1000 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 1.729,00^*

Phoenix Contact 1043499 FL SWITCH 2514-2SFP Industrial Ethernet Switch 100 / 1000 MBit/s

Bestell-Nr.:3561971

Lieferung Mo., 21. Dez.

Conrad Electronic

Managed Switch

1000 MBit/s

RJ45

100 / 1000 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 1.959,00^*

Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s

Bestell-Nr.:3563258

Lieferung Do., 5. Nov.

Conrad Electronic

4 x

Unmanaged Switch

100 MBit/s

RJ45

100 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 239,99^*

Phoenix Contact 1085088 FL SWITCH 1108T Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bestell-Nr.:3563301

Lieferung Do., 5. Nov.

17 StückMultiTech Trading GmbH AT

Unmanaged Switch

1000 MBit/s

RJ45

10 / 100 / 1000 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 307,03^*

Phoenix Contact 1085094 FL SWITCH 1008T Industrial Ethernet Switch 10 / 100 MBit/s

Bestell-Nr.:3563283

Lieferung Di., 29. Dez. 2026

100 StückStecker Express GmbH - Österreich

8 x

Unmanaged Switch

RJ45

10 / 100 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 350,61^*

Phoenix Contact 1085115 FL SWITCH 1116T Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bestell-Nr.:3563311

Lieferung Di., 19. Jän. 2027

8 StückMultiTech Trading GmbH AT

Unmanaged Switch

RJ45

10 / 100 / 1000 MBit/s

Stück

Min.: 1

Vielfache: 1

€ 612,81^*

Dokumente & Downloads

Datenblatt

Datenblatt 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Beschreibung

Managed TSN Switch 2000 Serie, 16 RJ45-Ports 10/100/1000 MBit/s, PROFINET Conformance-Class B, Entwicklungsprozess zertifiziert nach IEC 62443-4-1, Kompatibel zu IEC 62443-4-2

Lieferumfang

Geliefert wird: Phoenix Contact Industrial Ethernet Switch FL SWITCH TSN 2316, Verpackungseinheit: 1 Stk., EAN: 4063151334314

Beschreibung

Managed TSN Switch 2000 Serie, 16 RJ45-Ports 10/100/1000 MBit/s, PROFINET Conformance-Class B, Entwicklungsprozess zertifiziert nach IEC 62443-4-1, Kompatibel zu IEC 62443-4-2
