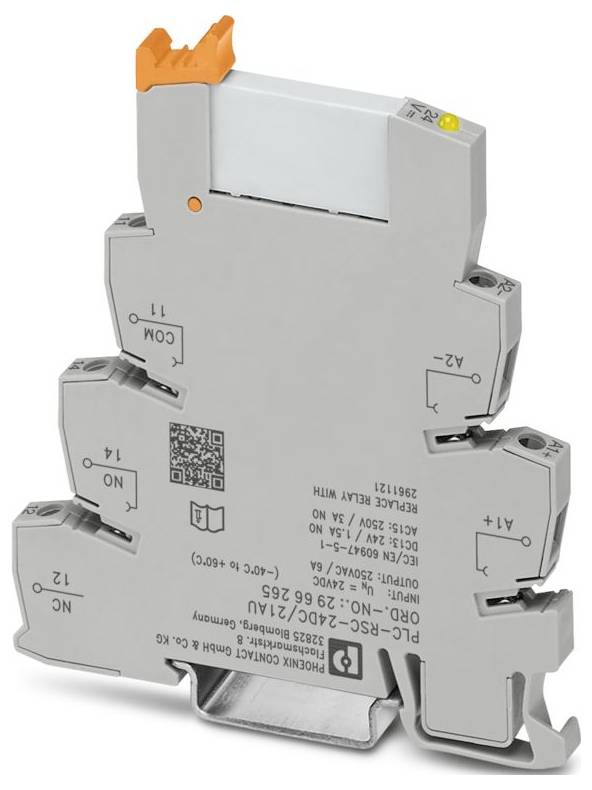

Phoenix Contact PLC-RSC- 24DC/21AU Relaismodul 1 Wechsler Piece 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RSC- 24DC/21AU
Datenblatt (PDF)
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 10 St.)
Gesamt
€ 103,49
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,6 Nm ... 0,8 Nm
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 6,2 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (siehe Derating)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Hinweis: folgende Werte gelten bei zerstörter Goldschicht
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,22 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 18,5 V DC ... 33,6 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Freilaufdiode | Freilaufdiode
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Universal
- Kurzschlussstrom: 200 A (bedingter Kurzschlussstrom)
- Einschaltstrom maximal: 50 mA
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.01.2026
- Eingangsnennspannung UN: 24 V DC
- Typischer Eingangsstrom bei UN: 9 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- Kontaktart: Signalkontakt
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schalten: Schalten
- Lebensdauer mechanisch: 2x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 8 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO, hartvergoldet
- Schaltspannung minimal: 5 V (bei 100 mA)
- Schaltstrom minimal: 10 mA (bei 12 V)
- Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);20 W (bei 48 V DC);18 W (bei 60 V DC);23 W (bei 110 V DC);40 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 110 V, DC13);0,1 A (bei 220 V, DC13);3 A (bei 24 V, AC15);3 A (bei 120 V, AC15);3 A (bei 230 V, AC15)
- Schalten: bei zerstörter Goldschicht: Schalten: bei zerstörter Goldschicht
- Isolationseigenschaften: Spule/Kontakt: Isolationseigenschaften: Spule/Kontakt
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
- Ausgangssicherung: 4 A gL/gG NEOZED
- Verpackungsart
Piece
- Produkt-Art
Relaismodul
- Typ
PLC-RSC- 24DC/21AU
- Anschluss
Schrauben
- Ansprechspannung (min.)
18.5 V/DC
- Ansprechspannung (max.)
33.6 V/DC
- Ansprechzeit
5 ms
- Abfallzeit
8 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO + Hartvergoldung
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
steckbar
IP20
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Tiefe
94 mm
- Breite
6.2 mm
- Höhe
80 mm
- Abm.
(B x H x T) 6.2 x 80 x 94 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580393 Phoenix Contact PLC-RSC- 24DC/21AU Relaismodul 1 Wechsler Piece 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580393 Phoenix Contact PLC-RSC- 24DC/21AU Relaismodul 1 Wechsler Piece 10 St.
Beschreibung
PLC-INTERFACE, bestehend aus Grundklemme PLC-BSC.../21 mit Schraubanschluss und steckbarem Miniaturrelais mit Mehrlagen-Goldkontakt, zur Montage auf Tragschiene NS 35/7,5, 1 Wechsler, Eingangsspannung 24 V DC
