Schlegel STOI_M01 Drucktaster tastend IP65, IP67 1 St. Piece

'Runder silberner Drucktaster mit geriffeltem Befestigungsring und weißer Oberfläche, geeignet für elektronische Anwendungen.'

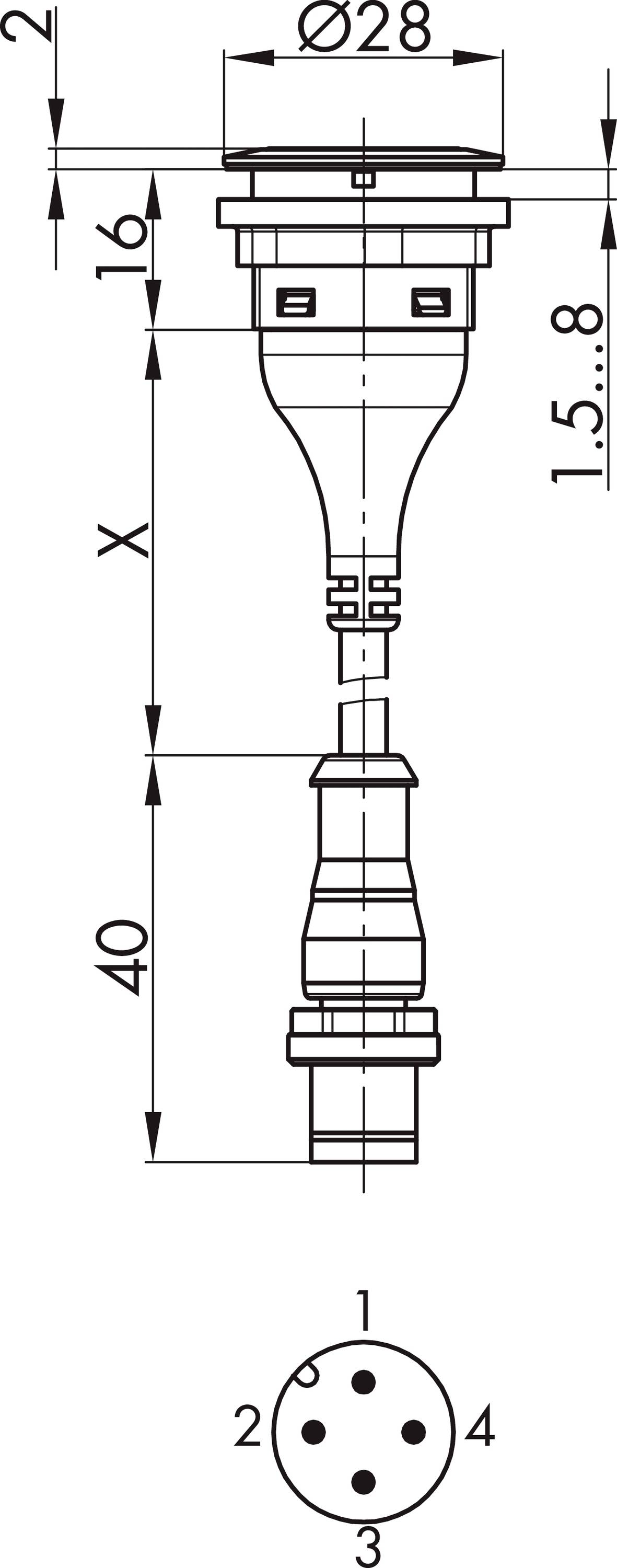

'Technische Zeichnung eines Steckverbinders, Seiten- und Unteransicht. Obere Ansicht zeigt Durchmesser von 28 mm, Gesamtlänge 58 mm, Längenmarkierungen bei 16 mm und 40 mm, sowie 4-polige Anschlussanordnung unten.'

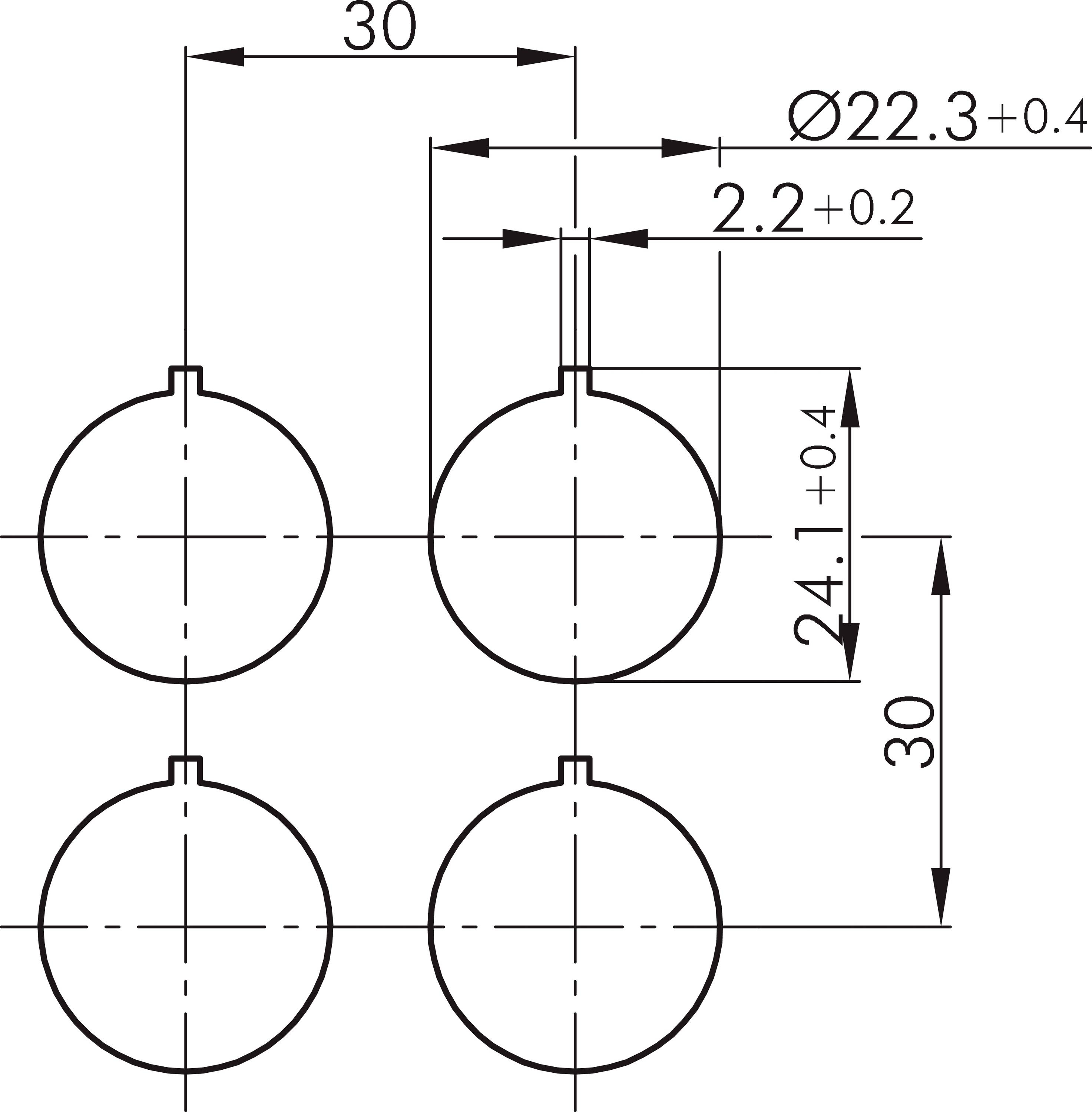

Ein technisches Diagramm zeigt vier Kreise in quadratischer Anordnung mit Maßen: Durchmesser 22,3 mm, Abstand 30 mm, vertikale Ausrichtung 24,1 mm.

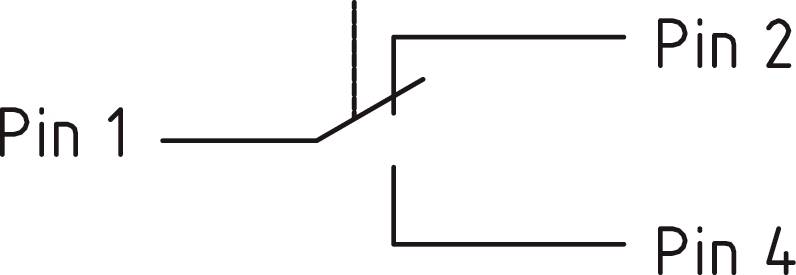

Ein einfacher elektrischer Schaltplan zeigt eine Verbindung von Pin 1 zu Pin 2 und Pin 4, ohne komplexe Bauteile oder Beschriftungen.

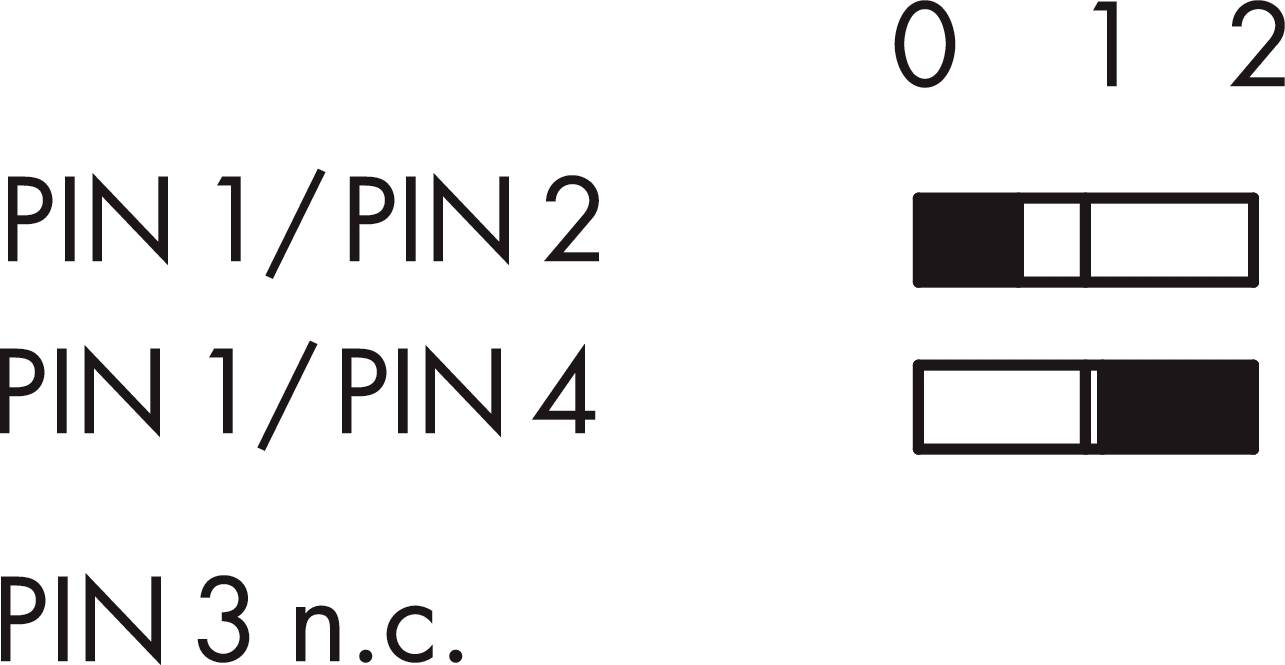

'PIN 1/PIN 2' ist verbunden bei 0 und 1, 'PIN 1/PIN 4' bei 2; 'PIN 3 n.c.' bleibt unverbunden.
1/5
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Drucktaster
Beleuchtungsart
Ohne Beleuchtung
Kontaktart
1 Schließer
1 Öffner
Anschluss
M12 Stecker
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Verkauf und Versand:
Conrad ElectronicWiderruf
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 49,99
3
3% = € 4,86
€ 48,37
Mengenrabatte variieren je nach Verkäufer
Anzahl
Gesamt (€ 49,99 / Stück)
€ 49,99
steuerfreie IGL zzgl. MwSt.
zzgl. € 5,83
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

  • Rubrik: Drucktaste
  • Baureihe: SHORTRON®-M12
  • Schutzart: IP65 / IP67 (von hinten IP65)
  • Beleuchtung: nein
  • Beschriftbar: ja
  • Kontaktwerkstoff: AgNi
  • Normen: EN 60947-5-1, EN 61058-1
  • Kontaktart: 1Ö + 1S
  • Anschlussart: M12 4-pol. mit PUR-Kabel, A-kodiert; Länge 25 cm; Litzen 4 x 0,34 mm² (AWG22)
  • Schaltfunktion: Tastfunktion
  • Hub: 2,3 mm
  • Zwangsöffnung: gemäß EN60947-5-1, Anh. K
  • Elektrische Lebensdauer: 1 Mio. Schaltspiele DC13: max. 100.000
  • Mechanische Lebensdauer: 1 Mio. Schaltspiele
  • Einbauöffnung: Ø 22,3 mm
  • Kabellänge (X): 250±30 mm
  • Frontrahmen: silberfarben
  • Betriebstemperatur: -25°C ... 70°C
  • Lagertemperatur: -40°C ... 80°C
  • Form: rund
Verpackungsart

Piece

Produkt-Art

Drucktaster

Schalter/Taster-Besonderheiten

mit Anschlussleitung

Gehäuse-/Knopffarbe

Silber

Funktionen

tastend

Ausführung

Beschriftbar

Beleuchtungsart

Ohne Beleuchtung

Tastertyp

Drucktaster tastend

Kontaktart

1 Schließer

1 Öffner

Kontaktmaterial

AgNi

Anschluss

M12 Stecker

Min. Temperatur

-40 °C

Form

rund

Max. Temperatur

+80 °C

Länge

25 cm

Mechanische Lebensdauer

1 Mio. Schaltspiele

Einbau-Ø

22.3 mm

Elektrische Lebensdauer

1 Mio. Schaltspiele DC13: max. 100.000

Frontplatten-Ausschnitt

22.3 mm

IP65

IP67

Inhalt

1 St.

Typ

STOI_M01

Dokumente & Downloads

Datenblatt

Datenblatt 2865182 Schlegel STOI_M01 Drucktaster tastend IP65, IP67 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2865182 Schlegel STOI_M01 Drucktaster tastend IP65, IP67 1 St. Piece

Beschreibung

SHORTRON®-M12 Wahltaster rastend 1Ö+1S+Kabel Kabellänge 25CM umspritzt

Hinweise

Bei der Schaltstellungs-Beschreibung bedeuten die Werte in den Klammern, dass es sich um eine tastende Funktion handelt.
