Name: Sick DGS80B-TSHA05000, Inkrementalgeber, P/n: 1118676
Brand: SICK
SKU: 889556284
Availability: BackOrder

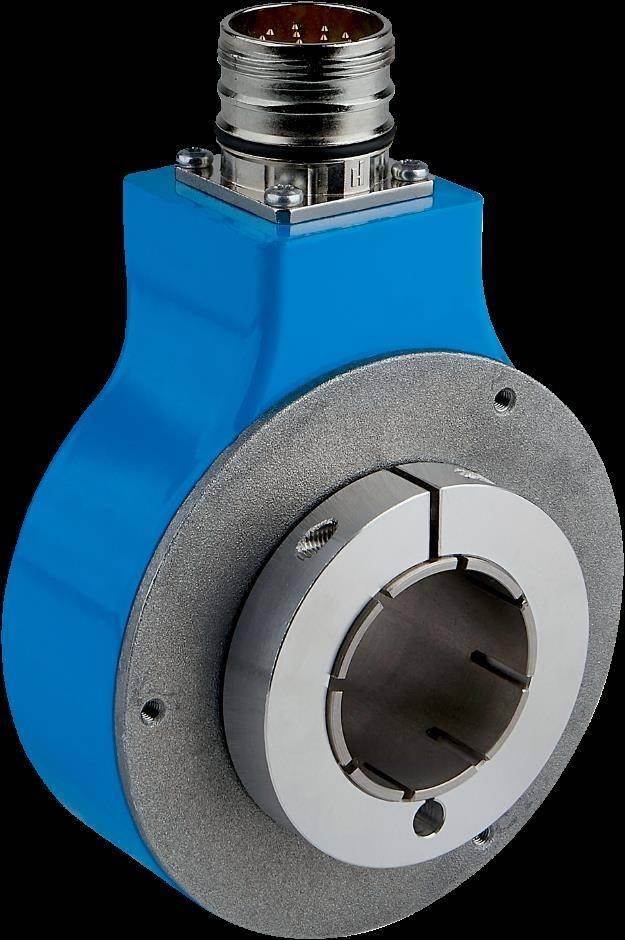

Sick DGS80B-TSHA05000, Inkrementalgeber, P/n: 1118676-0

Sick DGS80B-TSHA05000, Inkrementalgeber, P/n: 1118676-1

Sick DGS80B-TSHA05000, Inkrementalgeber, P/n: 1118676-2

1/3

Produkt-Art

Inkremental-Encoder

Typ

DGS80B-TSHA05000

UKCA

Lieferung Di., 29. Dez. 2026

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 722,66

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

MTTF D (mean time to dangerous failure): 518years ENISO13849
Pulses per revolution5,000
Measuring step: 90, electric/pulses per revolution
Measuring step deviation: 15 electrical
Duty cycle: 0.5 15%
Communication interface: Incremental
Communication Interface detail: TTL/ RS422
Number of signal channels: 6channel
Initialization time: 50ms
Output frequency: 300kHz
Load current: 40mA, per channel
Operating current: 50mA (without load)
Power consumption: 0.85W

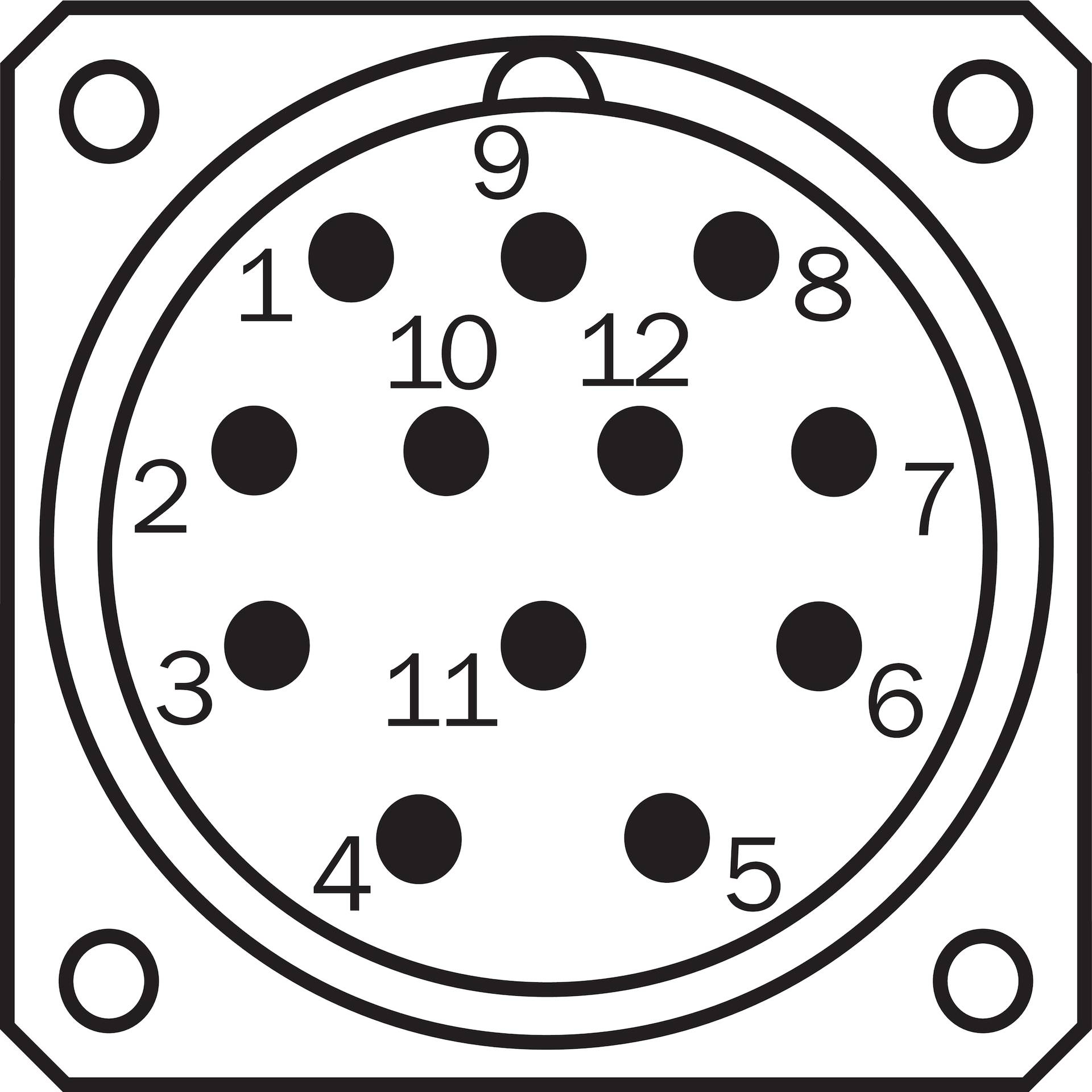

Connection type: Male connector, M23, 12pin, radial
Supply voltage 5... 30V
Reference signal, position: 90, electric, logically gated with A and B
Reverse polarity protection:
Shortcircuit protection of the outputs:

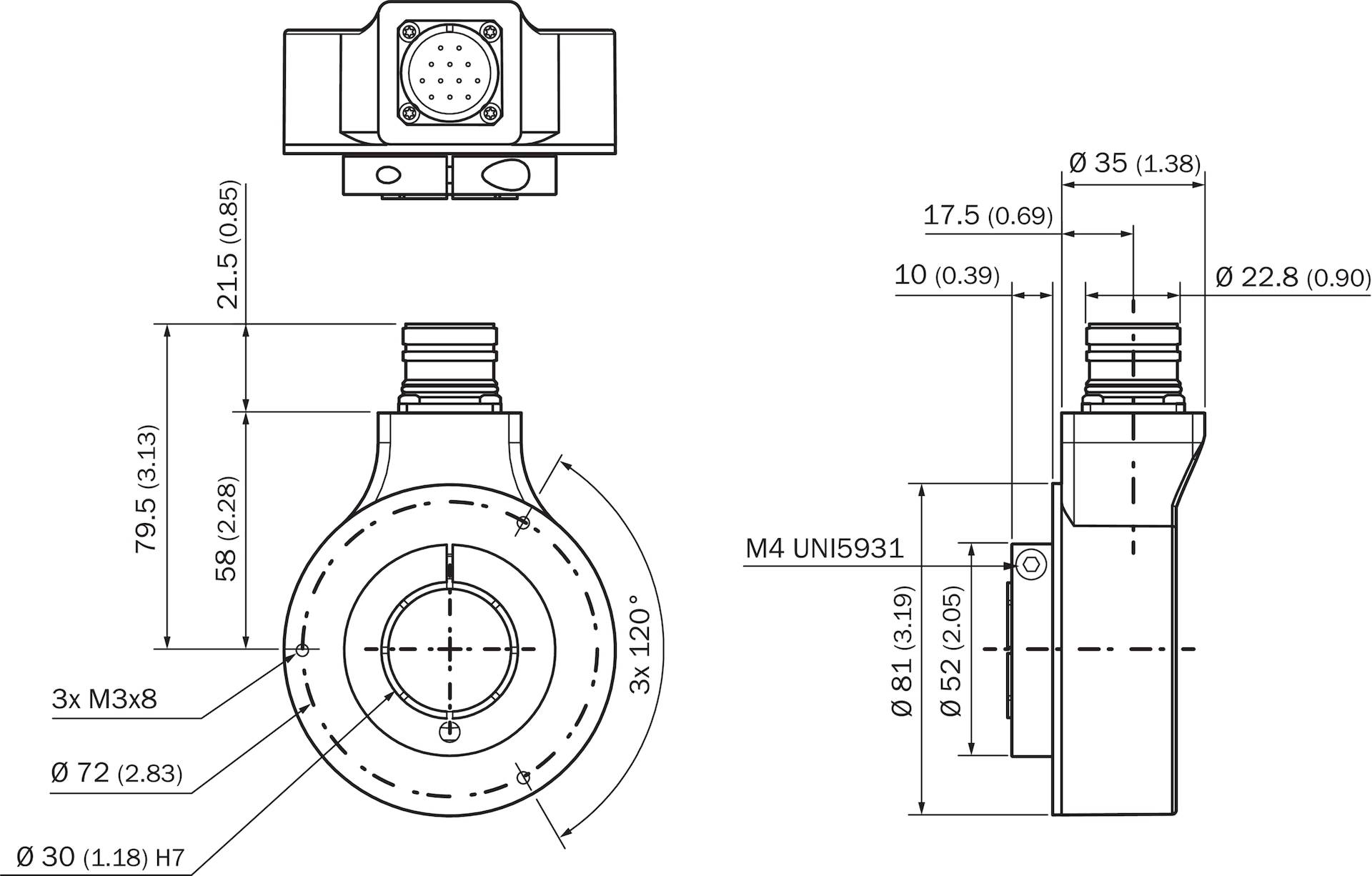

Mechanical design: Through hollow shaft
Shaft diameter: 30mm
Flange type / stator coupling: 1sided stator coupling with slot available for order as accessory
Weight: 650g
Shaftmaterial: Aluminum
Flange material: ZAMAC die cast
Housing material: ZAMAC die cast
Shaft sealing ringmaterial: FKM70
Start up torque: 6Ncm ( +20C)
Operating torque: 5Ncm ( +20C)
Permissible shaft loading: 100N (radial) 100N (axial)
Operating speed: 3,600min
Moment of inertia of the rotor: 408gcm
Bearing lifetime: 10^9 revolutions
EMC: According to EN6100062 and EN6100063
Enclosure rating: IP65 (IEC6052
Permissible relative humidity: 98% (Condensation not permitted)
Operating temperature range: 25C... +85C
Storage temperature range: 25C... +85C, without package
Resistance to shocks: 250g, 6ms (EN6006822
Resistance to vibration: 10g, 5Hz... 2,000Hz (EN600682
EU declaration of conformity
UK declaration of conformity
ACMA declaration of conformity
ChinaRoHS
cRUus Certificate
ECLASS 5.0: 27270501
ECLASS 5.1.4: 27270501
ECLASS 6.0: 27270590
ECLASS 6.2: 27270590
ECLASS 7.0: 27270501
ECLASS 8.0: 27270501
ECLASS 8.1: 27270501
ECLASS 9.0: 27270501
ECLASS 10.0: 27270501
ECLASS 11.0: 27270501
ECLASS 12.0: 27270501
ETIM 5.0: EC001486
ETIM 6.0: EC001486
ETIM 7.0: EC001486
ETIM 8.0: EC001486
UNSPSC 16.0901: 41112113

Produkt-Art: Inkremental-Encoder

Typ: DGS80B-TSHA05000

UKCA: Ja

Beschreibung

Sick Inkremental-Encoder DGS80B-TSHA05000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:SickBezeichnung:Inkremental-Encoder Typ:DGS80B-TSHA05000Standard für Schnittstellen:sonstigeDurchmesser der Welle:30 mmProgrammierbar:neinSchutzart (IP):IP65
Sick Inkremental-Encoder DGS80B-TSHA05000: weitere Details
Inkremental-Encoder, DGS80, DGS80B-TSHA05000, Mechanische Ausführung: Durchsteckhohlwelle 30 mm, Kommunikationsschnittstelle: 4,5 V DC ... 30 V DC, TTL, RS-422, nicht programmierbar, Anschlussart: Stecker, M23, 12-polig, radial, Impulse pro Umdrehung: 5.000, Flanschart / Drehmomentstütze: 1-seitige Drehmomentstütze mit Langloch als Zubehör bestellbar

Geliefert wird: Sick Inkremental-Encoder DGS80B-TSHA05000, Verpackungseinheit: 1 Stk., EAN:
