Siemens 3UG4617-1CR20 3UG46171CR20 Überwachungsrelais kaufen

Siemens SIRIUS Relais mit blauem Display und Bedienknöpfen. Modellnummer 3UG4614-1BR20. Für Phasenüberwachung und Verzögerungen.

Abbildung ähnlich

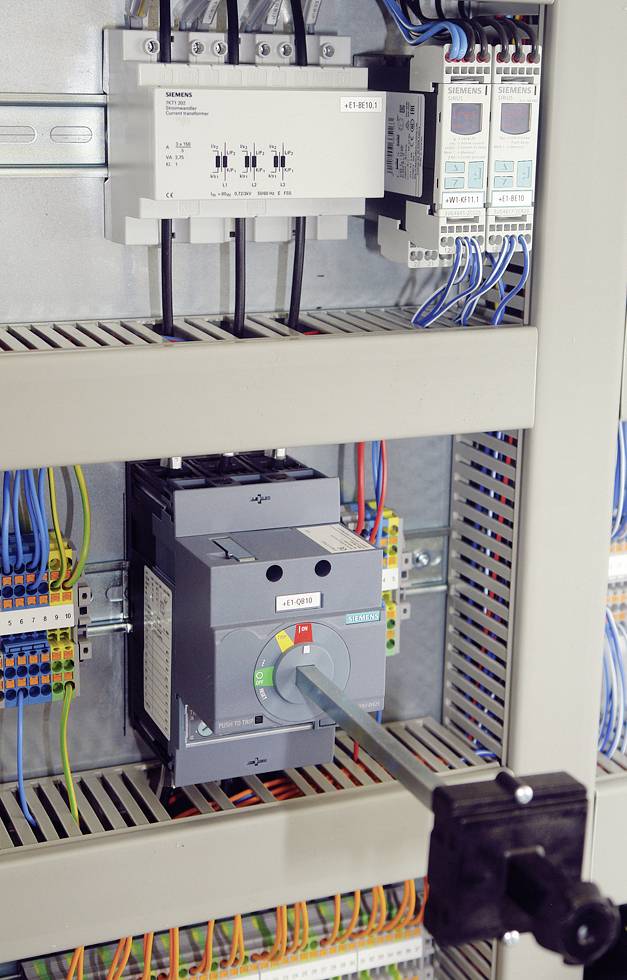

Elektrischer Schaltschrank mit mehreren Leiterplatten, Schaltern und verkabelten Komponenten. Hauptschalter in der Mitte hervorgehoben.

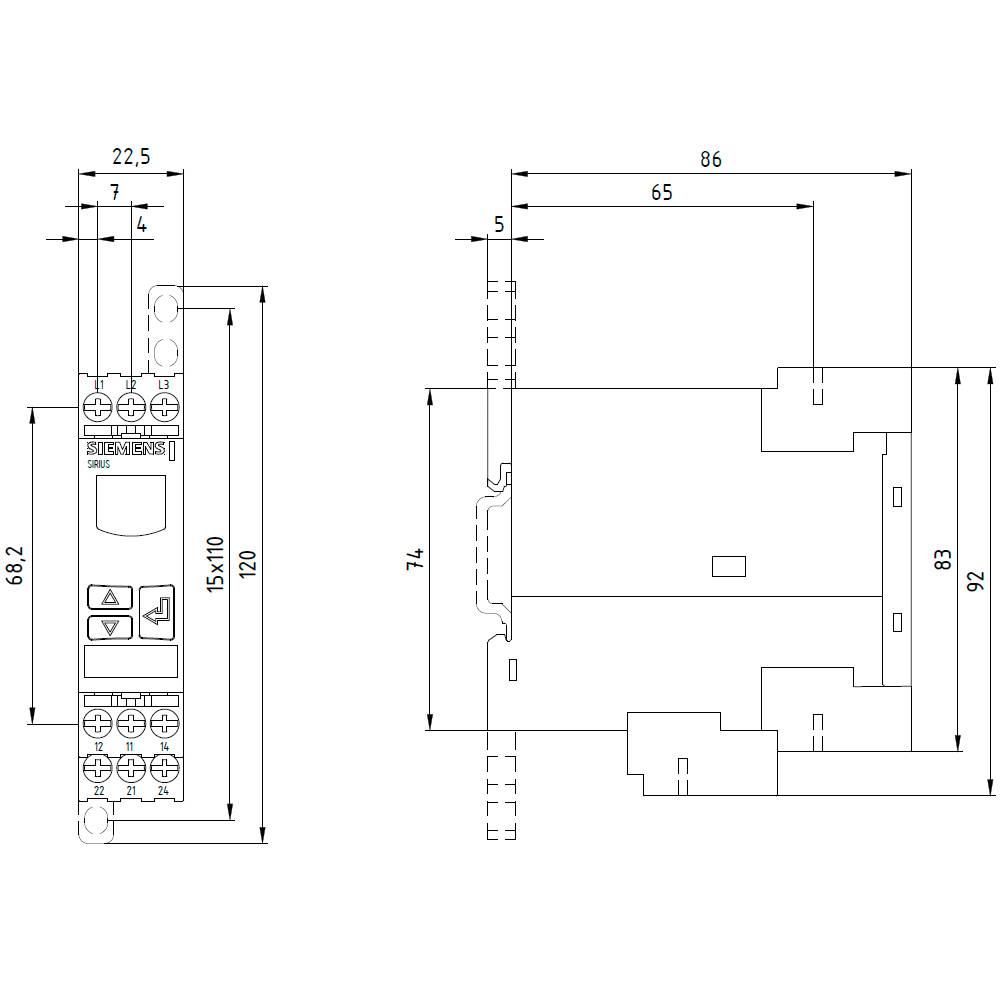

Technische Zeichnung einer elektrischen Schalteinheit mit Maßangaben in Millimetern. Links Vorderansicht, rechts Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Überwachungsrelais

Typ

3UG4617-1CR20

Breite

22.5

Höhe

92 mm

Tiefe

91 mm

Datenblatt (PDF)

Lieferung Mi., 16. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 240,83 / Stück)

€ 262,50

-8 %

€ 240,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Überwachungsrelais für 3-phasige Netzspannung Phasenausfall 3x 160-690V

Schraubanschluss, Mit abnehmbaren Klemmen: ja, AC, 160..690 V, Funktion Phasenfolgeüberwachung: ja, Funktion Phasenausfallerkennung: ja, Funktion Unterspannungserkennung: ja, Funktion Überspannungserkennung: ja, Funktion Asymmetrieerkennung: ja, 0,1 s, 20 s, 2, 22,5 mm, 92 mm, 91 mm

Technische Daten

Ausführung des elektrischen Anschlusses: SchraubanschlussMit abnehmbaren Klemmen: jaSpannungsart der Versorgungsspannung: ACVersorgungsspannung bei AC 50 Hz: 160..690 VVersorgungsspannung bei AC 60 Hz: 160..690 VFunktion Phasenfolgeüberwachung: jaFunktion Phasenausfallerkennung: jaFunktion Unterspannungserkennung: jaFunktion Überspannungserkennung: jaFunktion Asymmetrieerkennung: jaSpannungsmessbereich: 160..690 VMin. einstellbare Rückfallverzögerungszeit: 0,1 sMax. zulässige Rückfallverzögerungszeit: 20 sAnzahl der Kontakte als Wechsler: 2Breite: 22,5 mmHöhe: 92 mmTiefe: 91 mmVerpackungseinheit: 1 StückMaße (cm): 99 × 29 × 107Bruttogewicht: 0,146 kg, Nettogewicht: 0,146 kgECLASS 7: Phasenüberwachungsgerät (27371803)

Typ: 3UG4617-1CR20

Produkt-Art: Überwachungsrelais

: 22.5

: 92 mm

: 91 mm

: TRUE

: TRUE

: TRUE

: TRUE

: TRUE

: TRUE

: Schraubanschluss

: 20 s

: 0.1 s

: AC

: 0

: 0

: 2

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2870290 Siemens 3UG4617-1CR20 3UG46171CR20 Überwachungsrelais

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2870290 Siemens 3UG4617-1CR20 3UG46171CR20 Überwachungsrelais

Beschreibung

!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5618-1CR20 PH.FOL. PH.AUSF.3X160-690V SCHR Digitales Überwachungsrelais für 3-phasige Netzspannung autom. Phasenfolge-Korrektur Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unter- und Überspg. 160-690V Hysterese 1-20 V Ausschaltverzögerung 0-20 s Asymmetrie 0-20% 1 W für Phasenkorrektur 1 W für Netzfehler Schraubanschluss Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.
Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.
Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.
SIRIUS Relais - ein Programm für alle Fälle.
