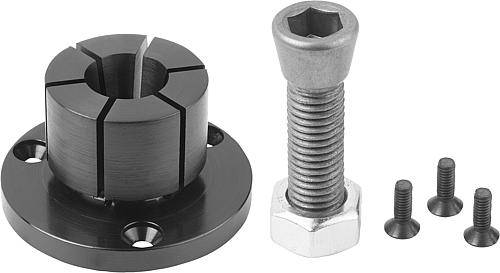

SPANNDORN, BAUSTAHL BRÜNIERT, KOMP:EINSATZSTAHL EINSATZGEHÄRTET, D=14,2, F3=8,5

Werkstoff:Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl.

Ausführung:Gehäuse brüniert.
Kegelkopf-Schraube einsatzgehärtet.

Bestellbeispiel:K0357.081420

Hinweis:Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch Drehen oder Fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Niedrige Bauweise - keine störenden Spannpratzen.
Spannbewegung mit Inbusschlüssel oder hydraulisch.

* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.

Montage:Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden.

Zeichnungshinweis:1) Kegelkopf-Schraube
