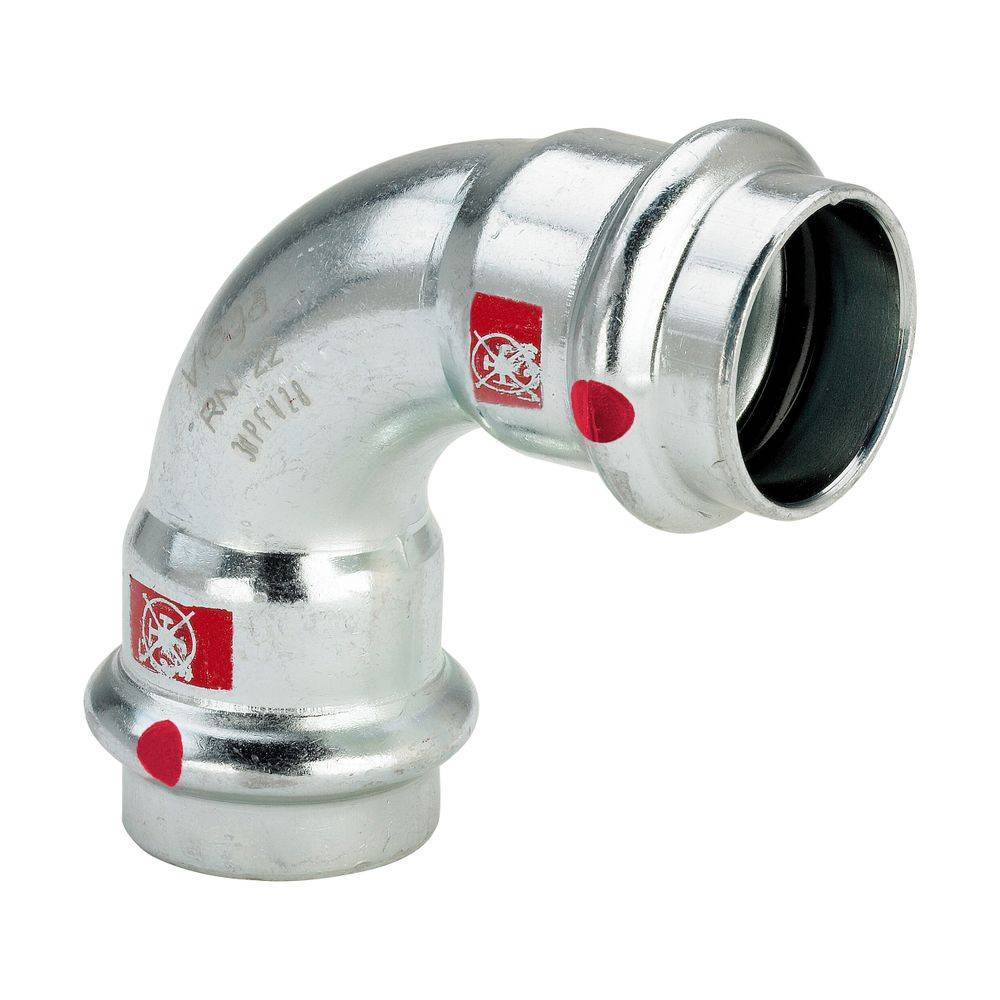

Viega Bogen Prestabo 1116 42mm, 90Grad, Stahl unlegiert, SC-Contur
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
VIEGA Bogen I/I 90° Prestabo Stahl verzinkt
- Prestabo-Bogen 90 Grad, mit SC-Contur, aus unlegiertem Stahl, Werkstoff-Nummer 1.0308, nach DIN EN 10305-3, außen galvanisch verzinkt,
Technische Daten
- Hersteller-Serie: Prestabo
- Hersteller-Modellnummer: 1116
- Hersteller-Artikelnummer: 558178
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Prestabo
- Ausführung: 1-teilig
- Form: Bogen
- Anschluss 1: Pressmuffe
- Anschluss 2: Pressmuffe
- Länge: 87
- Winkel des Bogens: 90
- Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Konturcode Verbindung 1: SC
- Konturcode Verbindung 2: SC
- Max. Betriebsdruck bei max. Mediumtemperatur: 16
- Hauptfarbe Fitting: grau
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Radius des Bogens: 50
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 40
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 42
- Rohraußendurchmesser Anschluss 2: 42
- Länge Anschluss 1: 87
- Länge Anschluss 2: 87
- Arbeitslänge Anschluss 1: 50
- Arbeitslänge Anschluss 2: 50
- Mit Stoßnocken: nein
- ULC-Qualitätskennzeichen: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 16
- Mediumtemperatur (Dauerbetrieb): 105
- Nenndurchmesser Anschluss 1: DN 40
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Stahl
- Werkstoff des Anschlusses 2: Stahl
- Werkstoffgüte Anschluss 1: St 35 (1.0308)
- Werkstoffgüte Anschluss 2: St 35 (1.0308)
- VdS-geprüft: ja
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Gas: nein
- DVGW-Siegel für Wasser: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Inhalt
1 St.
- Tiefe
22 cm
- Rohr-Ø
42 mm
- Außen-Ø
42 mm
- Wandstärke
31.1 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823229750 Viega Bogen Prestabo 1116 42mm, 90Grad, Stahl unlegiert, SC-Contur
Beschreibung
Stahl verzinkt, Pressanschlüsse, mit Dichtelemente EPDM
