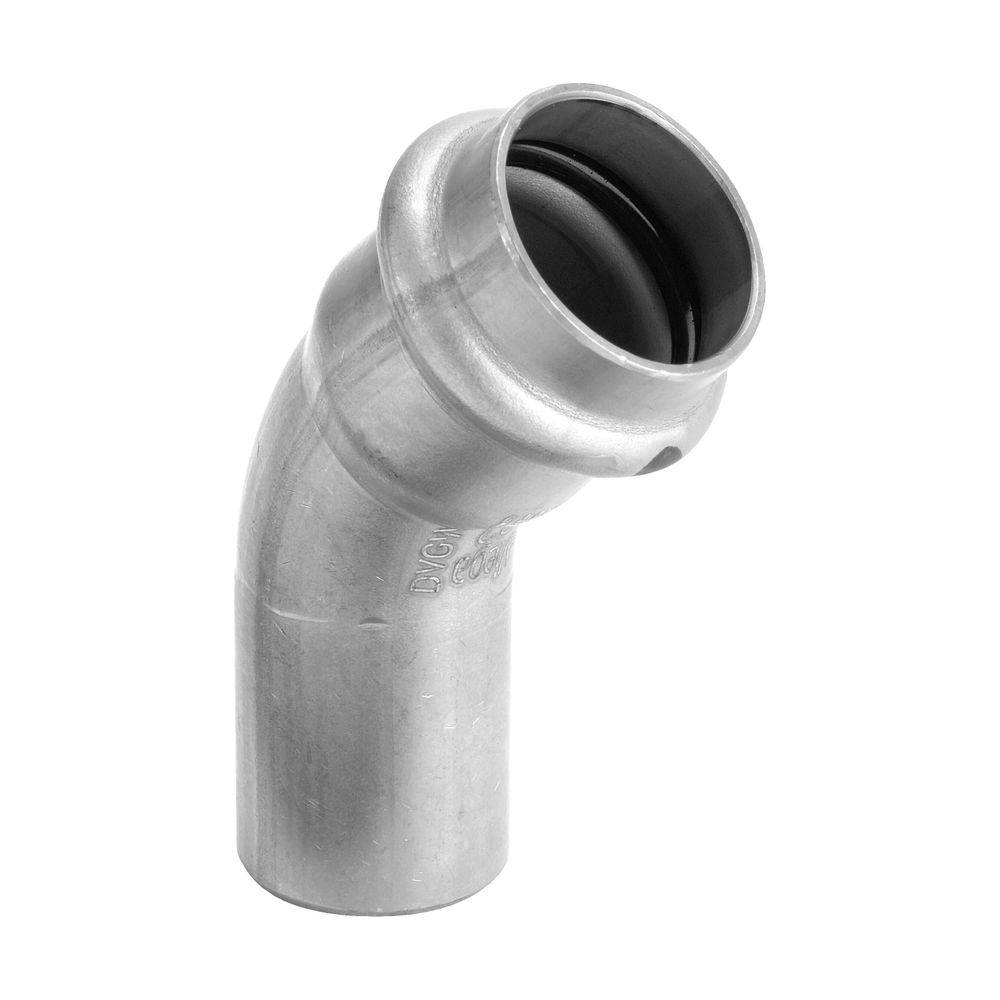

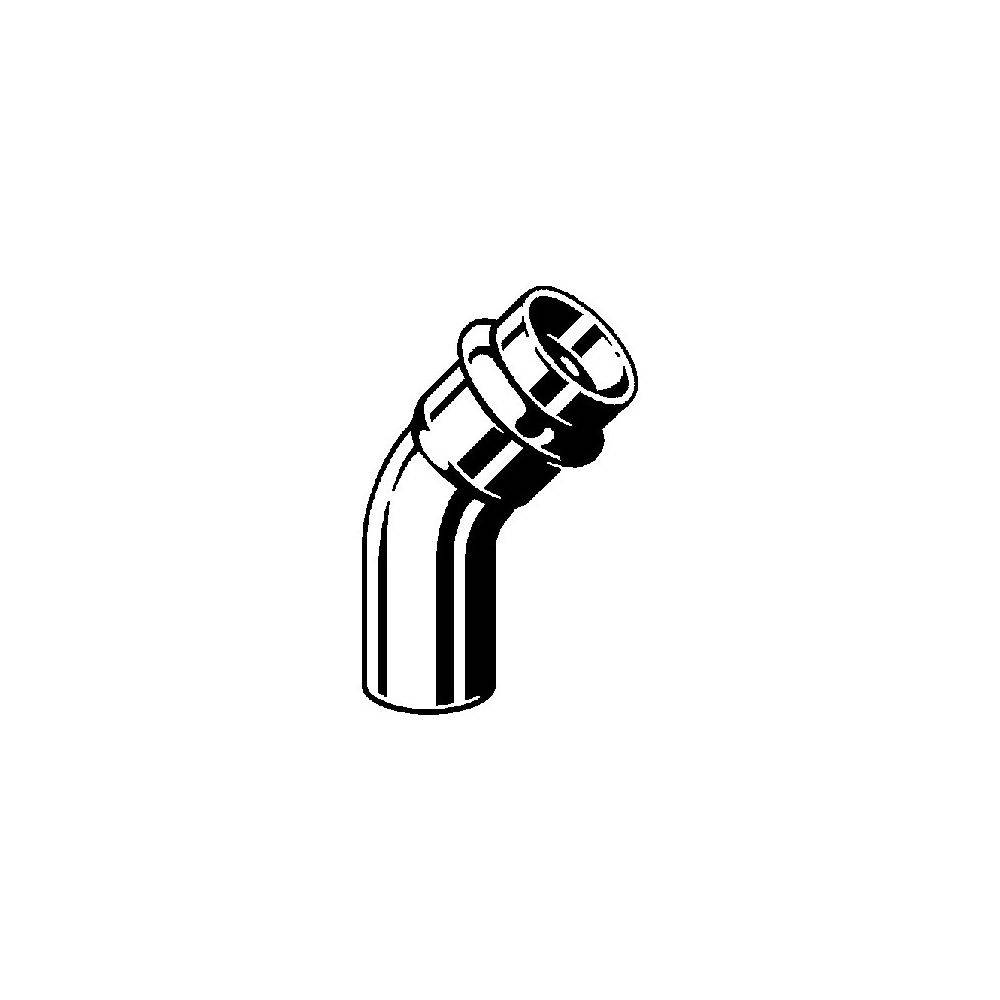

Viega Bogen Sanpress Inox 2326.1 22mm, 45Gr, St nichtrostend, SC-Contur
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
VIEGA Bogen I/A 45° Sanpress Inox Edelstahl 15-54mm
- Bogen SANPRESS INOX 45 Gr. 2326.1 435400 22mm, IxA, aus nichtrostendem Stahl
Technische Daten
- Hersteller-Serie: Sanpress Inox
- Hersteller-Modellnummer: 2326.1
- Hersteller-Artikelnummer: 435400
- Hersteller-Warengruppe: Rohrleitungstechnik
- Hersteller-Produktgruppe: Sanpress Inox
- Ausführung: 1-teilig
- Form: Bogen
- Anschluss 1: Pressmuffe
- Anschluss 2: Schiebeende
- Winkel des Bogens: 45
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Konturcode Verbindung 1: SC
- Max. Betriebsdruck bei max. Mediumtemperatur: 16
- Hauptfarbe Fitting: Edelstahl
- Mit Verbindungsanzeige: nein
- Zeta-Wert: 0,5
- Verschlossen: nein
- Radius des Bogens: 22
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 20
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 22
- Rohraußendurchmesser Anschluss 2: 22
- Länge Anschluss 1: 34
- Länge Anschluss 2: 35
- Arbeitslänge Anschluss 1: 11
- Mit Stoßnocken: nein
- ULC-Qualitätskennzeichen: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 16
- Mediumtemperatur (Dauerbetrieb): 105
- Nenndurchmesser Anschluss 1: DN 20
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: rostfreier Stahl
- Werkstoff des Anschlusses 2: rostfreier Stahl
- Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
- Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
- VdS-geprüft: ja
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
- Trinkwasserkonform nach UBA: Ja
- Inhalt
1 St.
- Tiefe
4.6 cm
- Rohr-Ø
22 mm
- Außen-Ø
22 mm
- Wandstärke
1.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823229840 Viega Bogen Sanpress Inox 2326.1 22mm, 45Gr, St nichtrostend, SC-Contur
Beschreibung
Einsteckende, Pressanschluss mit Dichtelement EPDM
