Name: Weidmüller DRIKIT 12VDC 1CO LD/PB Koppelrelais 12 V/DC 10 A 1 Wechsler 10 St.
Brand: Weidmüller
SKU: 1915389
Availability: BackOrder

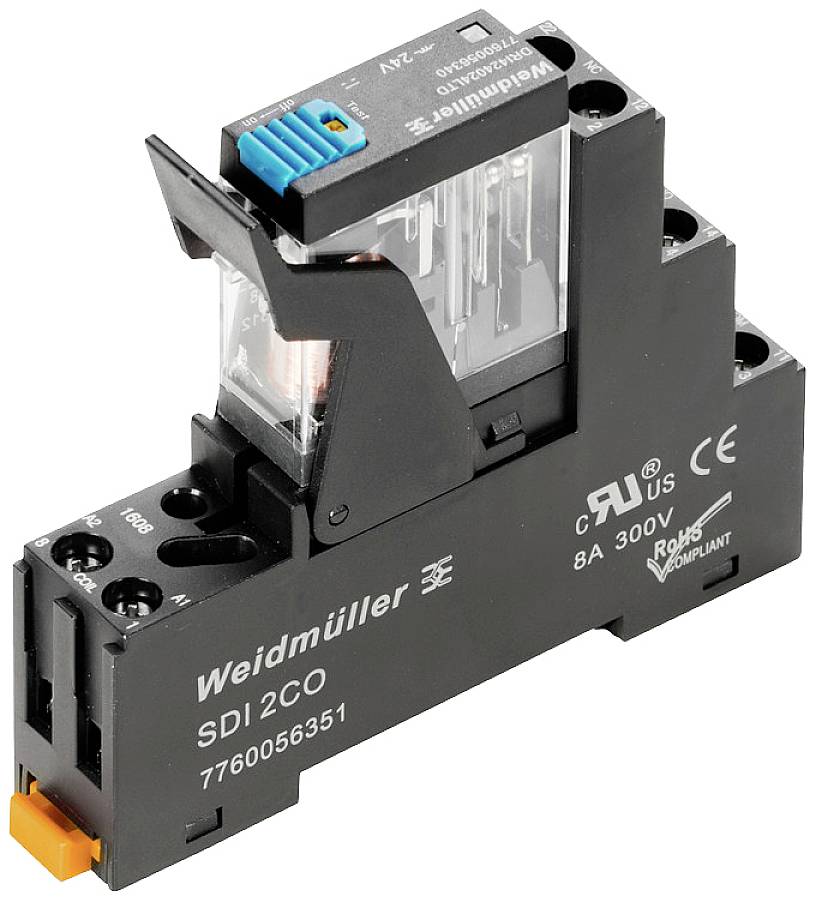

Relais von Weidmüller, Modell SDI 2CO. Zeigt technische Details wie Stromstärke (8A) und Spannung (300V).

Produkt-Art

Koppelrelais

Kontaktart

1 Wechsler

Nennspannung

12 V/DC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

10 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 20. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 10,00 / Stück)

€ 99,99

inkl. MwSt.

Kostenfreier Versand

nur € 9,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Feuchtigkeit: 35...85 % rel. Feuchte, keine Betauung
Lagertemperatur: -40 °C...85 °C
Nennleistung: 530 mW
Ansprech-/Abfallspannung typ.: 9 V / 1.8 V DC
Statusanzeige: LED grün
Nennschaltspannung: 250 V AC
Schaltleistung DC (ohmsch), max.: 240 W @ 24 V
min. Schaltleistung: 10 mA @ 12 V, 100 mA @ 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Bemessungsspannung: 250 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIb
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
Stehstoßspannung: 4,8 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Anzugsdrehmoment, min.: 0,5 Nm
Anzugsdrehmoment, max.: 0,8 Nm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,25 mm²
Klemmbereich, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 4 mm²
Klingenmaß: Gr. PH1
Schaltspannung DC, max.: 250 V
Ausschaltverzögerung: ≤ 10 ms

Produkt-Art: Koppelrelais

Typ: DRIKIT 12VDC 1CO LD/PB

Anschluss: Schrauben

Herstellerfarbe: Schwarz

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 12 V/DC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 10 A

Max. Schaltleistung: 2500 VA

Mechanische Lebensdauer: 10 x 10⁶ Zyklen

Luft-/Kriechstrecke (Spule/Kontakte): 3 mm

Widerstand (Spule): 270 Ω

: IP20

Max. Temperatur: +55 °C

Min. Temperatur: -40 °C

Tiefe: 68 mm

Breite: 15.8 mm

Höhe: 80.2 mm

Abm.: (B x H x T) 15.8 x 80.2 x 68 mm

Inhalt: 10 St.

Gewicht: 59.4 g

RoHS-konform: Ja

Dauerstrom (max.): 10 A

Betriebsspannung: 12 V/DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Schaltstrom (max.)

Schaltspannung (max.)

Kontaktart

Weidmüller DRIKIT 12VDC 1CO LD/PB Koppelrelais 12 V/DC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1915389

Lieferung Fr., 20. Nov.

Conrad Electronic

Dieser Artikel

12 V/DC

10 A

250 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 99,99^*

10 Stk. Weidmüller Koppelrelais 230VAC RCMKIT-I

Bestell-Nr.:1915620

Lieferung Mo., 28. Dez.

20 Set(s)Elektro4000 AT

230 V/AC

6 A

240 V/AC

4 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 290,94^*

10 Stk. Weidmüller Koppelrelais 24VDC

Bestell-Nr.:1913007

Lieferung Mo., 28. Dez.

20 Set(s)Elektro4000 AT

24 V/DC

6 A

240 V/AC

4 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 298,97^*

10 Stk. Weidmüller Koppelrelais 24VDC RCIKIT

Bestell-Nr.:1914926

Lieferung Mo., 28. Dez.

20 Set(s)Elektro4000 AT

24 V/DC

8 A

400 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 204,25^*

Weidmüller DRIKIT 110VDC 1CO LD/PB Koppelrelais 110 V/DC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1916195

Lieferung Fr., 20. Nov.

Conrad Electronic

110 V/DC

10 A

250 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 109,99^*

Weidmüller DRIKIT 110VDC 2CO LD/PB Koppelrelais 110 V/DC 5 A 2 Wechsler 10 St.

Bestell-Nr.:1915021

Lieferung Di., 17. Nov.

Conrad Electronic

110 V/DC

5 A

250 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 119,99^*

Weidmüller DRIKIT 115VAC 1CO LD Koppelrelais 115 V/AC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1917617

Lieferung Di., 17. Nov.

Conrad Electronic

115 V/AC

10 A

250 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 109,99^*

Weidmüller DRIKIT 115VAC 1CO LD/PB Koppelrelais 115 V/AC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1917421

Lieferung Di., 17. Nov.

Conrad Electronic

115 V/AC

10 A

250 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 114,99^*

Weidmüller DRIKIT 115VAC 2CO LD/PB Koppelrelais 115 V/AC 5 A 2 Wechsler 10 St.

Bestell-Nr.:1917619

Lieferung Mi., 11. Nov.

Conrad Electronic

115 V/AC

5 A

250 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 124,99^*

Weidmüller DRIKIT 12VDC 1CO LD Koppelrelais 12 V/DC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1915615

Lieferung Mo., 1. Feb. 2027

Conrad Electronic

12 V/DC

10 A

250 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

€ 95,99^*

Dokumente & Downloads

Datenblatt

Datenblatt 1915389 Weidmüller DRIKIT 12VDC 1CO LD/PB Koppelrelais 12 V/DC 10 A 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1915389 Weidmüller DRIKIT 12VDC 1CO LD/PB Koppelrelais 12 V/DC 10 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Koppelrelais 12VDC DRIKIT 12#2476740000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 12VDC 1 WechslerTyp:DRIKIT 12#2476740000Ausführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:10,8..13,2 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:10 ASchutzart (IP):IP20Breite:15,8 mmHöhe:80,2 mmTiefe:68 mm
Weidmüller Koppelrelais 12VDC DRIKIT 12#2476740000: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118496963

Geliefert wird: Weidmüller Koppelrelais 12VDC Wechsler DRIKIT 12#2476740000, Verpackungseinheit: 10 Stk., EAN: 4050118496963
