Weidmüller PWR173524L Koppelrelais 24 V/AC 30 A 1 Schließer 10 St. kaufen

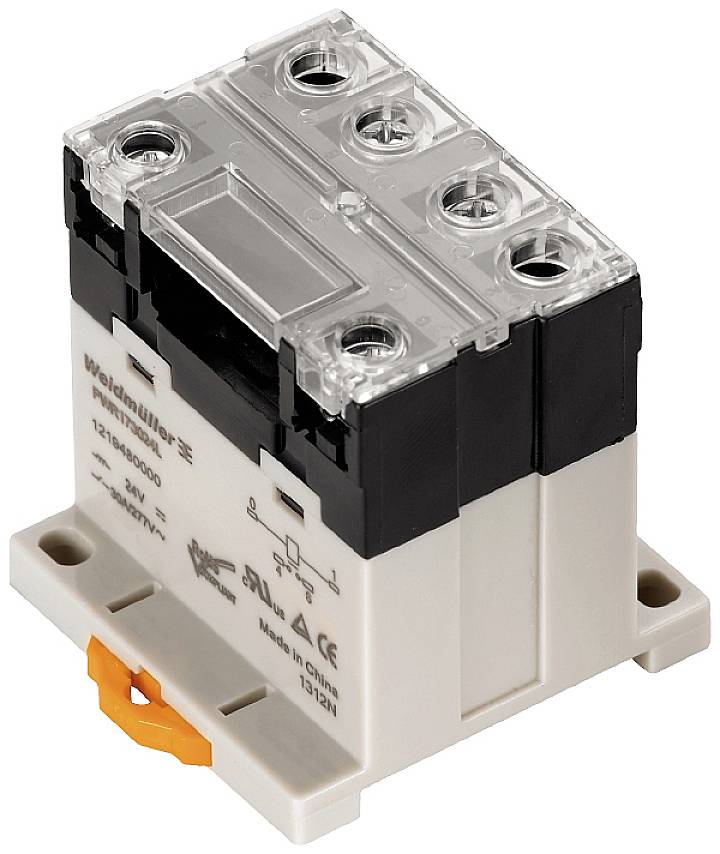

Ein elektrischer Leistungsschütz mit Kunststoffgehäuse, schwarzer Oberseite und seitlich sichtbaren Befestigungslaschen.

Produkt-Art

Koppelrelais

Kontaktart

1 Schließer

Nennspannung

24 V/AC

Schaltspannung (max.)

277 V/AC

Schaltstrom (max.)

30 A

Datenblatt (PDF)

Lieferung Di., 1. Dez. 2026

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 18,75 / Stück)

€ 187,49

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Feuchtigkeit: 35...85 % rel. Feuchte, keine Betauung
Lagertemperatur: -25 °C...55 °C
Nennstrom AC: 87,3 mA
Nennleistung: 2,5 VA
Ansprech-/Abfallspannung typ.: 18 V / 3.6 V AC
Statusanzeige: LED grün
Nennschaltspannung: 277 V AC
Einschaltstrom: 150 A / 50 ms
Schaltleistung DC (ohmsch), max.: 720 W @ 24 V
min. Schaltleistung: 100 mA @ 12 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Nein
Bemessungsspannung: 250 V
Überspannungskategorie: III
Verschmutzungsgrad: 3
Isolierstoffgruppe: IIIa
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 min
Spannungsfestigkeit offener Kontakt: 2 kVeff / 1 min
Stehstoßspannung: 6 kV (1,2/50 µs)
Ausschaltverzögerung: < 10 ms
Kontaktwiderstand: ≤ 50 mΩ
Klemmbereich, Bemessungsanschluss, min. (Steuerseite): 0,5 mm²
Klemmbereich, Bemessungsanschluss, max. (Steuerseite): 2,5 mm²
Anzugsdrehmoment, min. (Steuerseite): 0,5 Nm
Anzugsdrehmoment, max. (Steuerseite): 1,2 Nm
Klingenmaß (Steuerseite): Gr. PH2
Klemmbereich, Bemessungsanschluss, min. (Lastseite): 0,5 mm²
Klemmbereich, Bemessungsanschluss, max. (Lastseite): 4 mm²
Anzugsdrehmoment, min. (Lastseite): 0,5 Nm
Anzugsdrehmoment, max. (Lastseite): 1,2 Nm
Klingenmaß (Lastseite): Gr. PH2

Produkt-Art: Koppelrelais

Typ: PWR173524L

Anschluss: Schrauben

Herstellerfarbe: Beige

Kontaktart: 1 Schließer

Kontaktmaterial: AgSnO2

Nennspannung: 24 V/AC

Schaltspannung (max.): 277 V/AC

Schaltstrom (max.): 30 A

Max. Schaltleistung: 8300 VA

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Widerstand (Spule): 275 Ω

: IP10

Max. Temperatur: +55 °C

Min. Temperatur: -25 °C

Tiefe: 55 mm

Breite: 50.5 mm

Höhe: 34 mm

Abm.: (B x H x T) 50.5 x 34 x 55 mm

Inhalt: 10 St.

Gewicht: 119.6 g

RoHS-konform: Ja

Dauerstrom (max.): 30 A

Betriebsspannung: 24 V/AC

Einschalt-Strom: 150 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1912159 Weidmüller PWR173524L Koppelrelais 24 V/AC 30 A 1 Schließer 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1912159 Weidmüller PWR173524L Koppelrelais 24 V/AC 30 A 1 Schließer 10 St.

Beschreibung

Weidmüller Koppelrelais 24VAC PWR173524L

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24VAC 1 SchließerTyp:PWR173524LAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:21,6..26,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz:21,6..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Schließer:1Art des Schaltkontaktes:DoppelkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACSchutzart (IP):IP10Breite:50,5 mmHöhe:34 mmTiefe:55 mm
Weidmüller Koppelrelais 24VAC PWR173524L: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4032248998975

Geliefert wird: Weidmüller Koppelrelais 24VAC 1 Schließer PWR173524L, Verpackungseinheit: 10 Stk., EAN: 4032248998975
