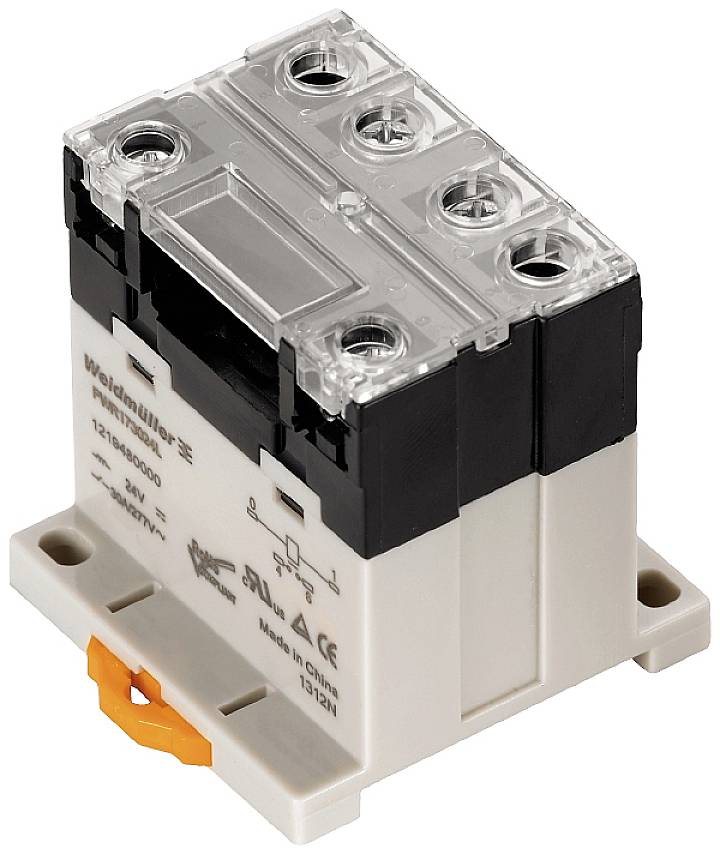

Weidmüller PWR276730L Koppelrelais 230 V/AC 25 A 2 Schließer 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koppelrelais
Kontaktart
2 Schließer
Nennspannung
230 V/AC
Schaltspannung (max.)
277 V/AC
Schaltstrom (max.)
25 A
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 262,50
3
2% = € 6,41
€ 256,09
5
3% = € 8,95
€ 253,55
10
4% = € 10,66
€ 251,84
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl (Packungsgröße 10 St.)
Gesamt (€ 26,25 / Stück)
€ 262,50
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Feuchtigkeit: 35...85 % rel. Feuchte, keine Betauung
- Lagertemperatur: -25 °C...55 °C
- Nennstrom AC: 11 mA
- Nennleistung: 2,5 VA
- Ansprech-/Abfallspannung typ.: 172.5 V / 34.5 V AC
- Statusanzeige: LED grün
- Nennschaltspannung: 277 V AC
- Einschaltstrom: 120 A / 50 ms
- Schaltleistung DC (ohmsch), max.: 600 W @ 24 V
- min. Schaltleistung: 100 mA @ 12 V
- max. Schaltfrequenz bei Nennlast: 0,1 Hz
- Tragschiene: TS 35
- Prüftaste: Nein
- Mechanische Schaltstellungsanzeige: Nein
- Bemessungsspannung: 250 V
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Isolierstoffgruppe: IIIa
- Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 min
- Spannungsfestigkeit benachbarte Kontakte: 2 kVeff / 1 min
- Spannungsfestigkeit offener Kontakt: 2 kVeff / 1 min
- Stehstoßspannung: 6 kV (1,2/50 µs)
- Ausschaltverzögerung: < 30 ms
- Kontaktwiderstand: ≤ 50 mΩ
- Klemmbereich, Bemessungsanschluss, min. (Steuerseite): 0,5 mm²
- Klemmbereich, Bemessungsanschluss, max. (Steuerseite): 2,5 mm²
- Anzugsdrehmoment, min. (Steuerseite): 0,5 Nm
- Anzugsdrehmoment, max. (Steuerseite): 1,2 Nm
- Klingenmaß (Steuerseite): Gr. PH2
- Klemmbereich, Bemessungsanschluss, min. (Lastseite): 0,5 mm²
- Klemmbereich, Bemessungsanschluss, max. (Lastseite): 4 mm²
- Anzugsdrehmoment, min. (Lastseite): 0,5 Nm
- Anzugsdrehmoment, max. (Lastseite): 1,2 Nm
- Klingenmaß (Lastseite): Gr. PH2
- Produkt-Art
Koppelrelais
- Typ
PWR276730L
- Anschluss
Schrauben
- Herstellerfarbe
Beige
- Kontaktart
2 Schließer
- Kontaktmaterial
AgSnO2
- Nennspannung
230 V/AC
- Schaltspannung (max.)
277 V/AC
- Schaltstrom (max.)
25 A
- Max. Schaltleistung
6900 VA
- Luft-/Kriechstrecke (Spule/Kontakte)
5.5 mm
- Widerstand (Spule)
21000 Ω
IP10
- Max. Temperatur
+55 °C
- Min. Temperatur
-25 °C
- Tiefe
55 mm
- Breite
50.5 mm
- Höhe
34 mm
- Abm.
(B x H x T) 50.5 x 34 x 55 mm
- Inhalt
10 St.
- Gewicht
120 g
- RoHS-konform
Ja
- Dauerstrom (max.)
25 A
- Betriebsspannung
230 V/AC
- Einschalt-Strom
120 A
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1912167 Weidmüller PWR276730L Koppelrelais 230 V/AC 25 A 2 Schließer 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1912167 Weidmüller PWR276730L Koppelrelais 230 V/AC 25 A 2 Schließer 10 St.
Beschreibung
Relaiskoppler als montierte Baugruppe bestehend aus Steckrelais und Stecksockel. Steuer- und Laststromkreis sind galvanisch getrennt.
Lieferumfang
- Geliefert wird: Weidmüller Koppelrelais 230VAC Schließer PWR276730L, Verpackungseinheit: 10 Stk., EAN: 4032248999118
