Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1 Schließer 1 St. kaufen

Ein weißes Zettler-Relais-Modul, bedruckt mit Spezifikationen: 'AZ2150W' Modell, 20A 250VAC, 30A 277VAC, hergestellt in China.

Abbildung ähnlich

Ein Schaltplan mit zwei verschiedenen Symbolen: Oben ein Schalter mit Pfeil; unten eine Spule, dargestellt mit drei Schleifen.

Konstruktionszeichnung eines Teils mit Maßen in Zoll und Millimetern: Höhe 1.268 (32.2), Breite 1.063 (27.0), kleinere Maße detailiert.

Technische Zeichnung einer elektrischen Bauteilgröße: Breite 0,791 Zoll (20,1 mm), Abstand zum Rand 0,130 Zoll (3,3 mm).

Technische Zeichnung eines maschinellen Bauteils mit Maßen in Zoll und Millimetern. Hauptabmessungen sind 1.268 Zoll und 1.063 Zoll.

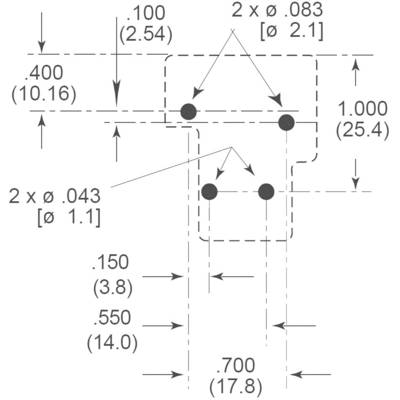

Technische Zeichnung mit Maßen und Bohrlochpositionen für ein Bauteil. Beinhaltet Durchmesser-, Längen- und Abstandswerte in Zoll und Millimeter.

1/6

Abbildung ähnlich

Produkt-Art

Printrelais

Nennspannung Spule

12 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

1 Schließer

Schaltspannung (max.)

240 V/DC

440 V/AC

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

2790 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 4,16 / Stück)

€ 4,16

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Kurzbeschreibung

Dieser Hochleistungs-Schütz wurde speziell für den Einsatz in Leistungsverstärkern, Solarwechselrichtern, Windgeneratoren und anderen Anwendungen entwickelt, bei denen hohe Lasten geschaltet werden müssen. Die versiegelte Ausführung bietet zuverlässigen Schutz vor Staub und Feuchtigkeit. Für Solaranwendungen (Photovoltaikanlagen, Solarwechselrichter) oder Windgeneratoren ist dieser Schütz die ideale Wahl. Er ermöglicht das sichere und zuverlässige Schalten von hohen Lasten.

Hochleistungs-Relais

Highlights & Details

Für Solar-Applikationen (Photovoltaikanlagen, Solar-Inverter) oder Windgeneratoren
Zum Schalten von hohen Lasten

Unser Service für Sie

Technische Daten

Produkt-Art: Printrelais

Typ: AZ2150W-1AE-12DEFT

Nennspannung Spule: 12 V/DC

Ansprechspannung (min.): 9 V/DC

Ansprechspannung (max.): 14.4 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 130 Ω

Kontaktart: 1 Schließer

Kontaktmaterial: AgSnO

Schaltspannung (max.): 240 V/DC
440 V/AC

Schaltstrom (max.): 30 A

Max. Schaltleistung: 900 W
8310 VA

Anschluss: Lötpins

Isolationsspannung: 1500 V

Min. Temperatur: -40 °C

Max. Temperatur: +85 °C

Länge: 32.2 mm

Breite: 27 mm

Höhe: 20.1 mm

Abm.: (L x B x H) 32.2 x 27 x 20.1 mm

Inhalt: 1 St.

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 507755 Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 507755 Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1 Schließer 1 St.

Zertifikat

Zertifikat 507755 Zettler Electronics AZ2150W-1AE-12DEFT Printrelais 12 V/DC 30 A 1 Schließer 1 St.

Beschreibung

Entwickelt für Leistungsverstärker, Solar-Inverter, Windgeneratoren sowie alle Anwendungen, bei denen hohe Lasten geschaltet werden sollen. Versiegelte Version.
