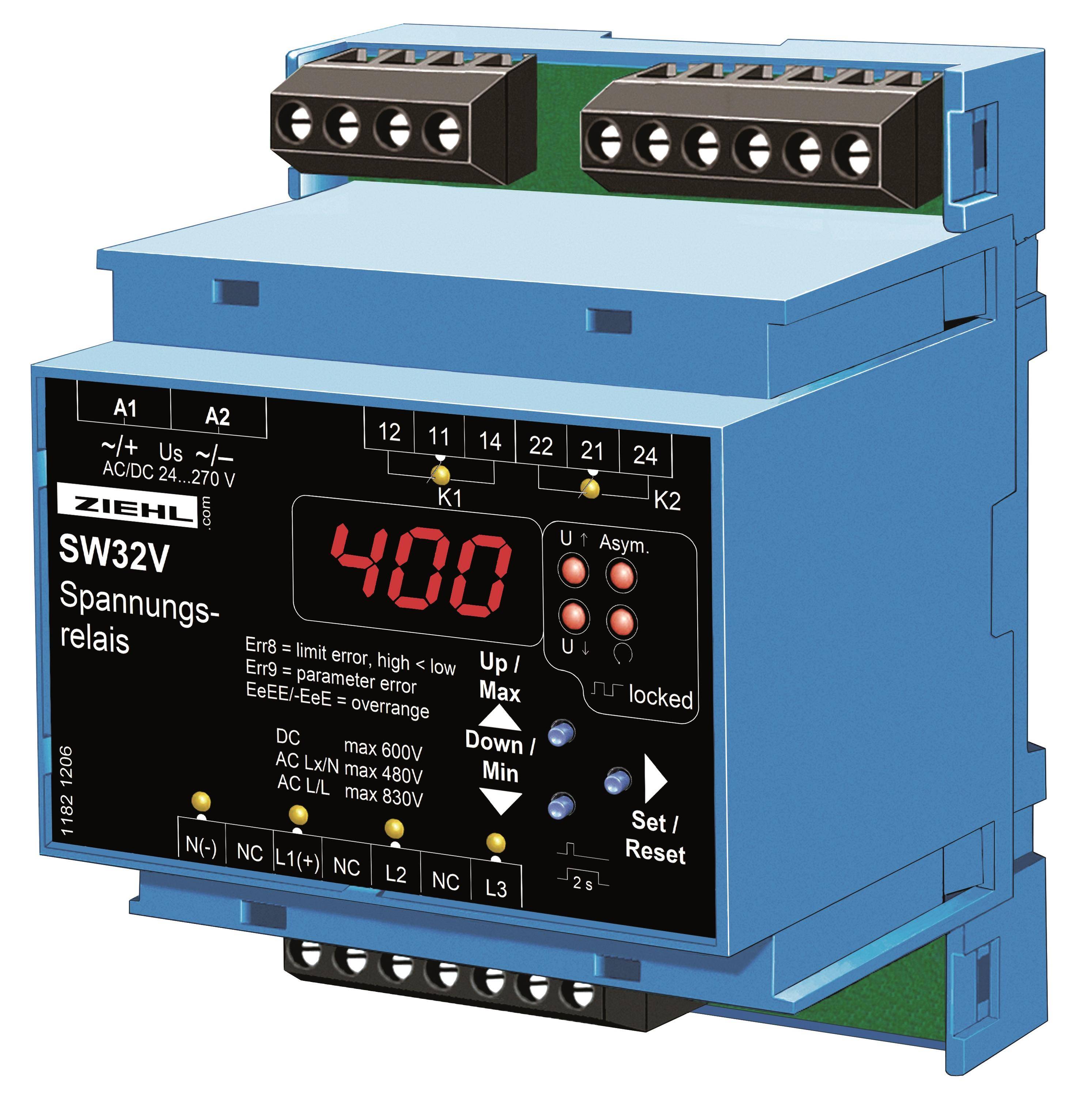

Ziehl S222276, Universal-Spannungsrelais Typ SW32V

Ziehl S222276, Universal-Spannungsrelais Typ SW32V-0
Typ
S222276
Funktionen
Netzüberwachung
UKCA
Ja
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 17. Dez.
20 Stück
Verkauf und Versand:
Elektro4000 AT Widerruf
Anzahl
Gesamt
€ 303,50
steuerfreie IGL
zzgl. € 7,91
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

  • Netzwächter,Netzüberwachung,Netzüberwachungsrelais,Phasenwächter,Phasenüberwachungsrelais,Spannungs-Überwachungsrelais,Spannungswächter,Spannungsüberwachungsgerät,Spannungsüberwachungsrelais

Technische Daten

  • Produktgruppe: Netzüberwachung
  • Eingänge/Messgrößen: Spannung, Phase
  • Ausgänge: Alarme/Relais
  • Anschlussspannung: AC/DC 24 - 270 V
  • Bauform: Schaltschrankeinbau, Verteilereinbau
  • Sonstiges: Phasenasymmetrieüberwachung, Phasenfolgeüberwachung
  • Anwendungen: Windkraftanlagen, Eigenerzeugungsanlagen für elektrische Energie
Typ

S222276

Funktionen

Netzüberwachung

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 882974901 Ziehl S222276, Universal-Spannungsrelais Typ SW32V

Beschreibung

Das Spannungsrelais SW32V ist ein hochwertiger Spannungswächter mit großem Messbereich zur Überwachung von Gleich-, Wechsel- und Drehspannungsnetzen auf Über- und/oder Unterspannung. In Drehstromnetzen können zusätzlich Phasenasymmetrie und Phasenfolge überwacht werden. Die Grenzwerte werden in Volt eingestellt, wodurch das Gerät bei verschiedenen Nennspannungen flexibel eingesetzt werden kann. Die Digitalanzeige dient zur Anzeige von Messwerten sowie zur genauen Einstellung von Grenzwerten, Schaltzeiten und Funktionen.

Einsatz:
Das SW32V wird als Spannungswächter in Energieerzeugungs- und Verteilanlagen eingesetzt, insbesondere in Eigenerzeugungsanlagen wie PV-Anlagen oder Blockheizkraftwerken. Es überwacht Spannungen in Maschinen und Anlagen, um Fehler, Schäden oder Ausfälle an empfindlichen Einrichtungen oder Geräten zu verhindern.

Anzeigen:
3-stellige Digitalanzeige für Messwerte und Programmierung.
MIN/MAX-Werte der gemessenen Spannungen.
4 LEDs für Abschaltursache.
4 LEDs für angezeigte Eingänge.
2 LEDs für Relaiszustände.
Auflösung < 100 V: 0,1 V.

Schaltfunktionen für jedes Relais einzeln:
Überspannung mit Hysterese, Ansprech- und Rückschaltzeit.
Unterspannung mit Hysterese, Ansprech- und Rückschaltzeit.
Asymmetrie/Phasenfolge.
Relaisfunktion: Arbeits-/Ruhestrom, Wiedereinschaltsperre.

Lieferumfang

  • Geliefert wird: Ziehl Universal-Spannungsrelais AC/DC 24-240 V SW32V, Verpackungseinheit: 1 Stk., EAN:
