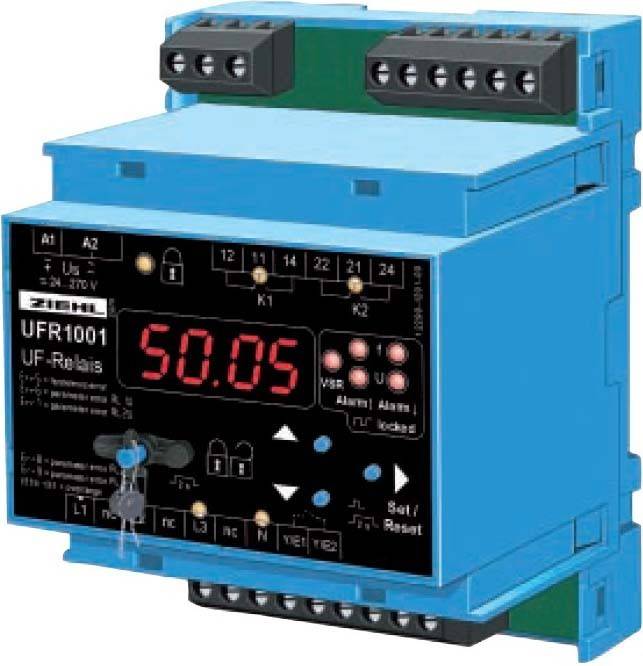

Ziehl S222296, Spannungs- und Frequenzrelais Typ UFR1001E
Typ
S222296
UKCA
Ja
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 794,11
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Highlights & Details
- Netzwächter,Netzüberwachung,Netzüberwachungsrelais,Phasenwächter,Phasenüberwachungsrelais,Spannungs-Überwachungsrelais,Spannungswächter,Spannungsüberwachungsgerät,Spannungsüberwachungsrelais
Technische Daten
- Produktgruppe: Netzüberwachung
- Eingänge/Messgrößen: Frequenz, Digitaleingang
- Ausgänge: Alarme/Relais, Digitalausgänge
- Anschlussspannung: AC/DC 24 - 270 V
- Bauform: Schaltschrankeinbau, Verteilereinbau
- Zulassung: CE EU-Konformitätserklärung, UKCA, sonstige
- Anwendungen: Windkraftanlagen, Eigenerzeugungsanlagen für elektrische Energie, Blockheizkraftwerk
- Typ
S222296
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 803606628 Ziehl S222296, Spannungs- und Frequenzrelais Typ UFR1001E
Beschreibung
Das Netzentkupplungsrelais UFR1001E überwacht Spannung und Frequenz in Dreh- und Wechselstromnetzen. Es entspricht den Bedingungen für den zentralen NA-Schutz nach VDE-AR-N 4105: 2018-11 in Eigenerzeugungsanlagen für die Einspeisung ins Niederspannungsnetz. Für die VDE-AR-N 4105: 2018-11 wurden im Programm 2 entsprechende Parameter hinterlegt sowie die Überwachung des Kuppelschalters und der Schutz der Parameter entsprechend angepasst.
Für die Einspeisung ins Mittelspannungsnetz nach VDE-AR-N 4110: 2018-11 eignet sich das UFR1001E als Einheitenschutz an den Erzeugungseinheiten und als zwischengelagerter Entkupplungsschutz. Dabei wird K1 als Life-Kontakt verwendet, der immer mit K2 schaltet. Der Einsatz als übergeordneter Entkupplungsschutz ist nur möglich, wenn kein QU-Schutz gefordert ist und nach Rücksprache mit dem Netzbetreiber sowie dem Zertifizierer.
Das Gerät ist zweikanalig und einfehlersicher ausgeführt, wodurch es die Anforderungen der VDE-AR-N 4105: 2018-11 erfüllt. Die Funktion des angeschlossenen Schalters wird überwacht. Bei aktivierter Überwachung schaltet das Gerät bei einem erkannten Abschaltfehler nicht wieder ein. Bei Einschaltfehlern werden Wiedereinschaltversuche unternommen, um eine erhöhte Verfügbarkeit der Anlage zu gewährleisten.
Grenzwerte für verschiedene Anwendungen sind voreingestellt und können, soweit zulässig, einfach geändert werden. Mit einem zweistufigen Test können beide Auslösekreise getrennt geprüft und die Schaltzeit angeschlossener Kuppelschalter ermittelt werden. Über den Standby-Eingang kann eine Fernabschaltung realisiert werden, beispielsweise mit einem Rundsteuerempfänger.
Die Planung wird durch unsere Beispielanschlusspläne erleichtert (siehe Downloads – Applikationen/Hinweise). NEU: Unser NA-Schutz für die Mittelspannung, das UFR1002IP, ist bereits für zukünftige Normen gerüstet! Unsere Lösung für NELEV und EAAV bietet:
Kosteneffiziente Messungen bis zu 1,2 kV,
Einfache Bedienung durch ein Klartext-LCD-Display,
Plug-and-Play-Funktion mit voreingestellten Parametern,
Schnittstelle (Modbus TCP).
Für die Einspeisung ins Mittelspannungsnetz nach VDE-AR-N 4110: 2018-11 eignet sich das UFR1001E als Einheitenschutz an den Erzeugungseinheiten und als zwischengelagerter Entkupplungsschutz. Dabei wird K1 als Life-Kontakt verwendet, der immer mit K2 schaltet. Der Einsatz als übergeordneter Entkupplungsschutz ist nur möglich, wenn kein QU-Schutz gefordert ist und nach Rücksprache mit dem Netzbetreiber sowie dem Zertifizierer.
Das Gerät ist zweikanalig und einfehlersicher ausgeführt, wodurch es die Anforderungen der VDE-AR-N 4105: 2018-11 erfüllt. Die Funktion des angeschlossenen Schalters wird überwacht. Bei aktivierter Überwachung schaltet das Gerät bei einem erkannten Abschaltfehler nicht wieder ein. Bei Einschaltfehlern werden Wiedereinschaltversuche unternommen, um eine erhöhte Verfügbarkeit der Anlage zu gewährleisten.
Grenzwerte für verschiedene Anwendungen sind voreingestellt und können, soweit zulässig, einfach geändert werden. Mit einem zweistufigen Test können beide Auslösekreise getrennt geprüft und die Schaltzeit angeschlossener Kuppelschalter ermittelt werden. Über den Standby-Eingang kann eine Fernabschaltung realisiert werden, beispielsweise mit einem Rundsteuerempfänger.
Die Planung wird durch unsere Beispielanschlusspläne erleichtert (siehe Downloads – Applikationen/Hinweise). NEU: Unser NA-Schutz für die Mittelspannung, das UFR1002IP, ist bereits für zukünftige Normen gerüstet! Unsere Lösung für NELEV und EAAV bietet:
Kosteneffiziente Messungen bis zu 1,2 kV,
Einfache Bedienung durch ein Klartext-LCD-Display,
Plug-and-Play-Funktion mit voreingestellten Parametern,
Schnittstelle (Modbus TCP).
Lieferumfang
- Geliefert wird: Ziehl Spannungs-/Frequenzrelais UFR 1001E, Verpackungseinheit: 1 Stk., EAN:
