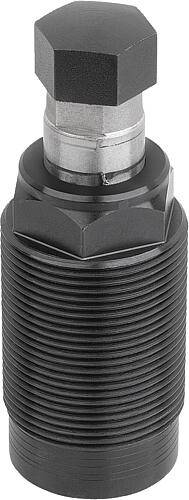

ABSTÜTZELEMENT HYDRAULISCH, FORM:A EINFACH WIRKEND, DK=16, HUB=8, GEBOHRTE KANÄLE STAHL

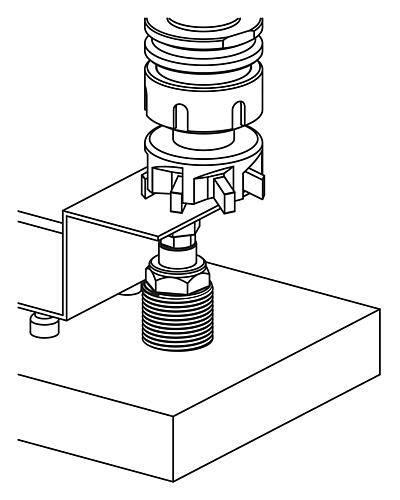

Bei der Werkstückbearbeitung werden Abstützelemente eingesetzt, um Vibrationen und Durchbiegungen am Werkstück zu vermeiden. Es kann eine horizontale sowie vertikale Montage der einschraubbaren Abstützelemente erfolgen. Mit den beiden Montagemöglichkeiten können platzsparende Positionierungen in den Spannvorrichtungen erfolgen.
Die hydraulische Klemmung kann kombiniert oder separat mit einer hydraulischen Spannung erfolgen.

Werkstoff:Gehäuse und Kolben Stahl.

Ausführung:Gehäuse brüniert.
Kolben gehärtet.

Betätigungsweise:Gebohrte Kanäle.

Montage:Siehe Einbaukontur.

Vorteile:- Integrierter Metallabstreifer.
- Anlage immer durch Federkraft.
- Geringe Einbaumaße.
- Horizontale/vertikale Einbaumöglichkeit.
- Separate/kombinierte Klemmung mit Spannvorgang.
- Verbaute Kantseal-Dichtung.

Lieferumfang:1 Stk. Kantseal-Dichtung enthalten.

Technische Daten:- Max. Betriebsdruck: 500 bar.
- Zulässige Belastung bei 500 bar: 9 kN.
- Min. Öldruck: 100 bar.
- Max. Anziehdrehmoment: 60 Nm.

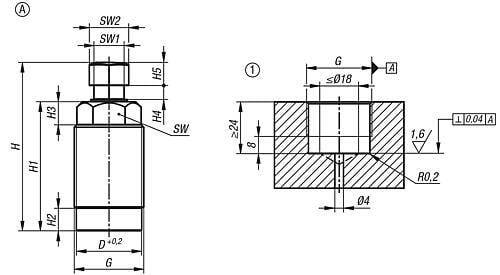

Zeichnungshinweis:1) Einbaukontur
