Arducam Kameramodul MBS-SES-184-02
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verkauf und Versand:
Conrad ElectronicWiderruf
Gesamt (€ 79,99 / Stück)
€ 79,99
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Stromversorgung 3.3V bis 5V
- Größe des aktiven Arrays: 2592×1944
- SPI Geschwindigkeit: max. 8 MHz
- Verschluss: Rolling Shutter
- Bildspeicher: 8 MB
- Pixelgröße: 1,4µm x 1,4µm
- Standard-M12-Objektiv: 55°
- Unterstützte Auflösungen: 5MP, 1080p, 720p, VGA, QVGA
- Unterstützte Formate: RAW, YUV, RGB, JPEG
- Größe: 34 x 24 mm
- Gewicht: 20 g
- Temperatur: -10 °C bis +55 °C
- Spezifikation des Objektivs: Sensorgröße: 1/4″; EFL:4.9mm; F/N:2.2; BFL:1.2mm; HFOV: 60 Grad (SKU: U6067)
- Produkt-Art
Kameramodul
- Passend für (Details)
Arduino. Raspberry Pi. ESP8266. Maple. Chipkit. Beaglebone black. MCU. ARM. DSP. FPGA-Plattformen
- Ausführung
Arducam-Mini-5MP-Plus (OV5642)
- Länge
34 mm
- Breite
24 mm
- Herst.-Teilenr.
MBS-SES-184-02
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3205022 Arducam Kameramodul MBS-SES-184-02
Beschreibung

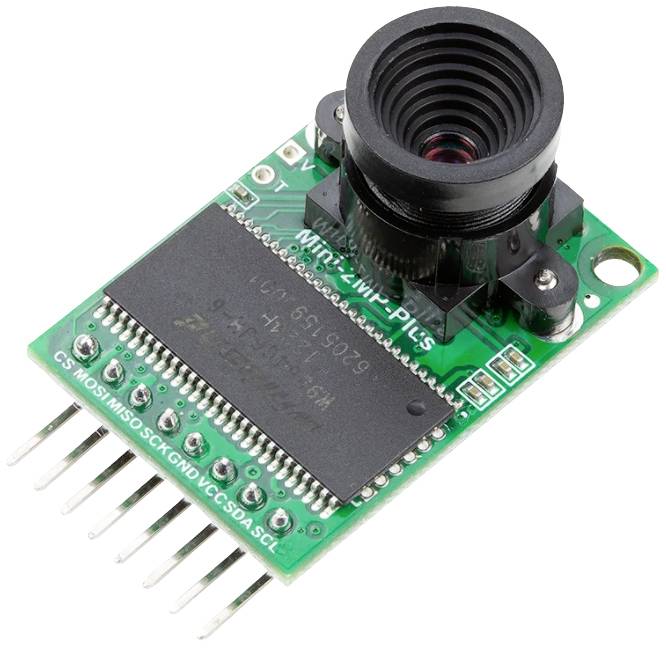

Arducam-Mini-5MP-Plus (OV5642) ist eine leistungsstärkere Version im Vergleich zu seinem Vorgänger Arducam-M-5MP.
Sie bietet nicht nur die Möglichkeit, eine Kameraschnittstelle hinzuzufügen, die in einigen preiswerten Mikrocontrollern nicht vorhanden ist, sondern auch die Möglichkeit, mehrere Kameras an einen einzigen Mikrocontroller anzuschließen.
Er kann 5MP-JPEG-Bilder und 5MP-RAW-Bilder in voller Auflösung aufnehmen, was ihn zur idealen Lösung für IoT- und wissenschaftliche Bildverarbeitungsanwendungen macht.
Darüber hinaus kann es auch kurze Filmclips aufnehmen. Das Arducam Mini Module Camera Shield 5MP Plus OV5642 Kameramodul ist eine universell einsetzbare hochauflösende 5MP SPI-Kamera, die die Komplexität der Kamerasteuerungsschnittstelle reduziert. Es integriert den 5MP CMOS-Bildsensor OV5642 und bietet eine Miniaturgröße sowie eine einfach zu bedienende Hardware-Schnittstelle und eine Open-Source-Code-Bibliothek. Die Arducam mini kann in allen Plattformen wie Arduino, Raspberry Pi, ESP8266, Maple, Chipkit, Beaglebone black eingesetzt werden, sofern sie über eine SPI- und I2C-Schnittstelle verfügen und sich gut mit Standard-Arduino-Boards verbinden lassen Unterstützt JPEG-Kompressionsmodus, Einzel- und Mehrfachaufnahmemodus, Kurzfilmaufnahme, einmalige Erfassung, Mehrfachlesebetrieb, Burst-Lesebetrieb, Energiesparmodus usw. Sie kann in den Bereichen IoT, Roboter, Wildlife, HDR und anderen batteriebetriebenen Produkten oder wissenschaftlichen Bildverarbeitungsanwendungen eingesetzt werden.
Anwendung
IoT-Kameras
Roboter-Kameras
Wildtier-Kameras
Andere batteriebetriebene Produkte
Kann in MCU, Raspberry Pi, ARM, DSP, FPGA-Plattformen verwendet werden
Sie bietet nicht nur die Möglichkeit, eine Kameraschnittstelle hinzuzufügen, die in einigen preiswerten Mikrocontrollern nicht vorhanden ist, sondern auch die Möglichkeit, mehrere Kameras an einen einzigen Mikrocontroller anzuschließen.
Er kann 5MP-JPEG-Bilder und 5MP-RAW-Bilder in voller Auflösung aufnehmen, was ihn zur idealen Lösung für IoT- und wissenschaftliche Bildverarbeitungsanwendungen macht.
Darüber hinaus kann es auch kurze Filmclips aufnehmen. Das Arducam Mini Module Camera Shield 5MP Plus OV5642 Kameramodul ist eine universell einsetzbare hochauflösende 5MP SPI-Kamera, die die Komplexität der Kamerasteuerungsschnittstelle reduziert. Es integriert den 5MP CMOS-Bildsensor OV5642 und bietet eine Miniaturgröße sowie eine einfach zu bedienende Hardware-Schnittstelle und eine Open-Source-Code-Bibliothek. Die Arducam mini kann in allen Plattformen wie Arduino, Raspberry Pi, ESP8266, Maple, Chipkit, Beaglebone black eingesetzt werden, sofern sie über eine SPI- und I2C-Schnittstelle verfügen und sich gut mit Standard-Arduino-Boards verbinden lassen Unterstützt JPEG-Kompressionsmodus, Einzel- und Mehrfachaufnahmemodus, Kurzfilmaufnahme, einmalige Erfassung, Mehrfachlesebetrieb, Burst-Lesebetrieb, Energiesparmodus usw. Sie kann in den Bereichen IoT, Roboter, Wildlife, HDR und anderen batteriebetriebenen Produkten oder wissenschaftlichen Bildverarbeitungsanwendungen eingesetzt werden.
Anwendung
IoT-Kameras
Roboter-Kameras
Wildtier-Kameras
Andere batteriebetriebene Produkte
Kann in MCU, Raspberry Pi, ARM, DSP, FPGA-Plattformen verwendet werden
Ausführung
- 5MP Bildsensor OV5642
- Objektivhalter mit M12- oder CS-Mount-Anschluss und Wechselobjektivoptionen
- IR-empfindlich mit geeigneter Objektivkombination
- I2C-Schnittstelle für die Sensorkonfiguration
- SPI-Schnittstelle für Kamerabefehle und Datenstrom
- Alle IO-Ports sind 5V/3,3V tolerant
- Geeignet für Standard Arduino Boards
- Open-Source-Code-Bibliothek für Arduino, STM32, Chipkit, Raspberry Pi, BeagleBone Black
- Kleine Form des Faktors
Lieferumfang
- 1x Arducam Mini-Modul Kamera-Schild mit 5 MP OV5642 für Arduino UNO Mega2560 Board
- 1x Dupont Kabel
