Arducam Kameramodul MBS-SES-185-09

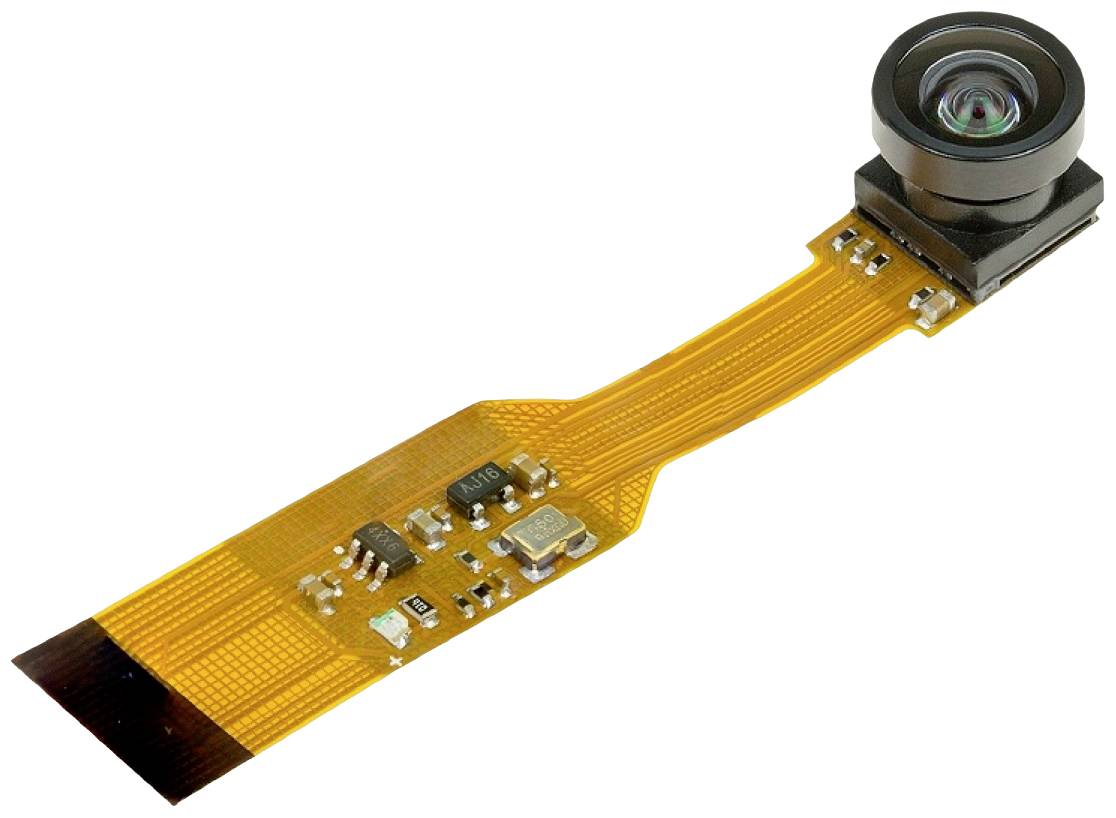

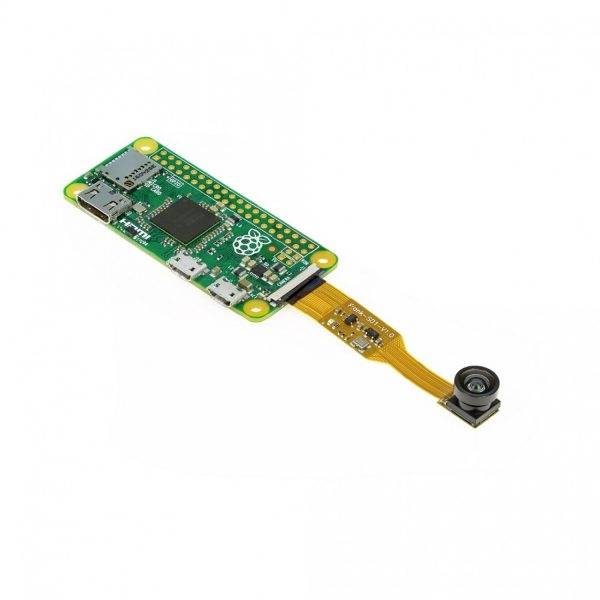

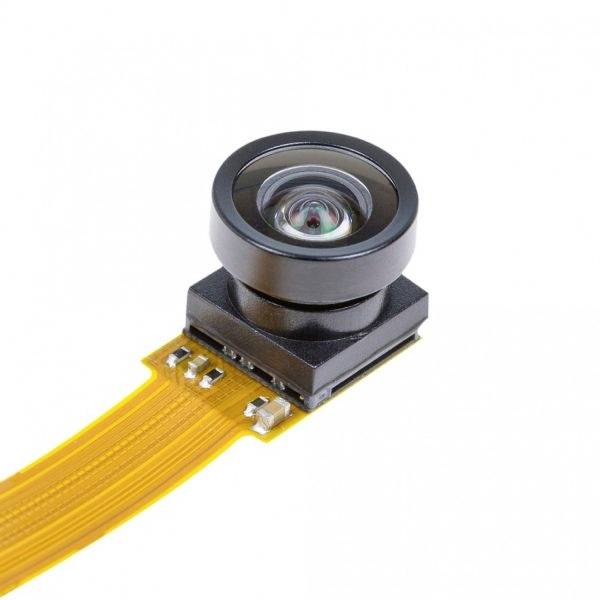

Das ArduCAM-Team hat eine Reihe von Kameramodulen für den Raspberry Pi veröffentlicht, darunter 5MP- und 8MP-Module. Sie sind vollständig kompatibel mit der offiziellen Version und werden unterteilt in Standard Version, Optimierte Optische Leistung Version, Miniatur Spionagekamera Version, NoIR Version, Motorisierte IR Cut Version und Programmable Motorized Focus Camera Version. Diese Kameramodule unterstützen alle Raspberry Pi-Modelle und benötigen ein 15-zu-22-Pin-Kabel oder einen Adapter, um mit dem Pi Zero zu funktionieren. Die ArduCAM 5MP Wide-angle Spy Camera 160deg ist ein weitere Spionagekameramodul, welches vollständig kompatibel mit der Raspberry Pi Zero und dem Pi-Computermodul kompatibel ist. Dieses Modul besitzt einen 1/4 Zoll OV5647 Sensor in einem Objektiv mit festem Fokus mit einem Blickwinkel von 160°. Zudem ist ein IR-Filter integriert. Das Board ist sehr klein und misst 60mm x 11,5mm. Die Halsbreite des Moduls beträgt 6mm. Somit eignet es sich sehr gut für Endoskope, Spionageüberwachung und andere Anwendungen, bei welchen die Bildqualität und die Größe eine wichtige Rolle spielen. Über ein kurzes Flachbandkabel wir es mit der Raspberry Pi Zero verbunden. Über den CSI-Bus ist die Kamera mit dem BCM2835-Prozessor verbunden. Diese Verbindung besitzt eine höhere Bandbreite und überträgt ausschließlich Pixeldaten von der Kamera zum Prozessor, sie ist zudem für extrem hohe Datenraten ausgelegt. Der Bus verläuft entlang des Flachbandkabels, welches die Kameraplatine mit dem Pi Zero verbindet. Der Sensor hat eine native Auflösung von 5MP und ein Objektiv mit festem Fokus. Statische Bilder können mit 2592 x 1944 Pixeln aufgenommen werden und Videos mit 1080p30, 720p60 und 640x480p60/90. Über die kleinen Buchsen auf der Oberseite des Boards wird das Kameramodul an die Raspberry Pi Zero angeschlossen.
