Name: Arducam Kameramodul MBS-SES-185-27
Brand: Arducam
SKU: 3205044
Availability: BackOrder

Technische Daten

Sensor-Typ: IMX477
Pixelgröße: 1,55um x 1,55um
Auflösung: 4056(H) x 3040(V) 12.3MP
Optische Größe: 1/2.3"
Objektiv-Spezifikationen: Brennweite: 3.9mm,F.NO: 2.8,FOV: 75° (H), geringe Verzerrung,M12 Mount(SKU:LN053), austauschbar
Farbfilter: 650 nm
Video-Modi auf Raspberry Pi: 1080p30, 720p60 und 640 × 480p60/90
Schnittstellen-Typ: 2-Spur-MIPI

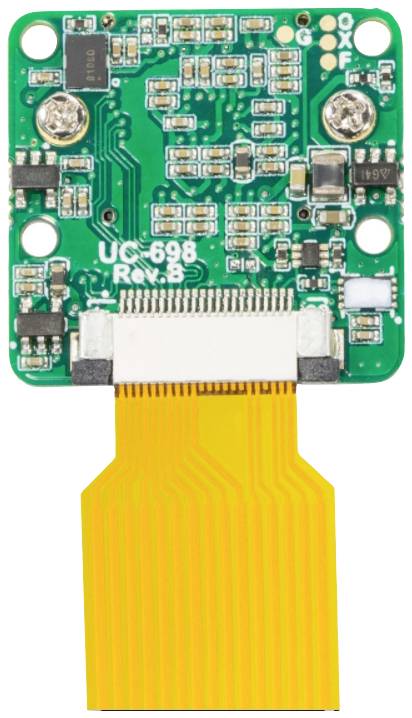

Größe der Platine: 24 x 25 mm
Spitzenstrom: 300 mA

Produkt-Art: Kameramodul

Ausführung: MBS-SES-185-27

Länge: 25 mm

Breite: 24 mm

Herst.-Teilenr.: MBS-SES-185-27

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3205044 Arducam Kameramodul MBS-SES-185-27

Beschreibung

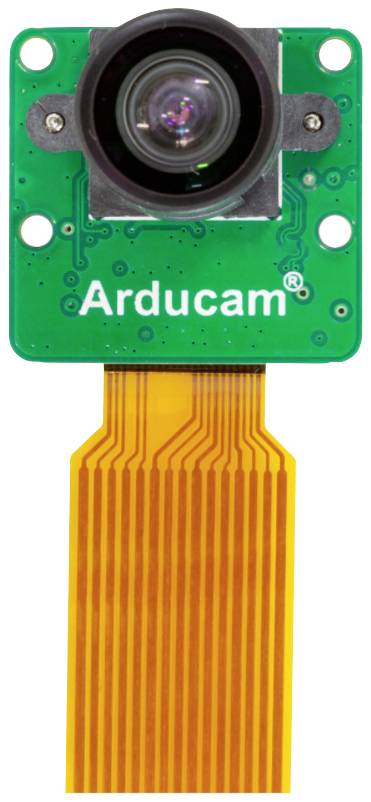

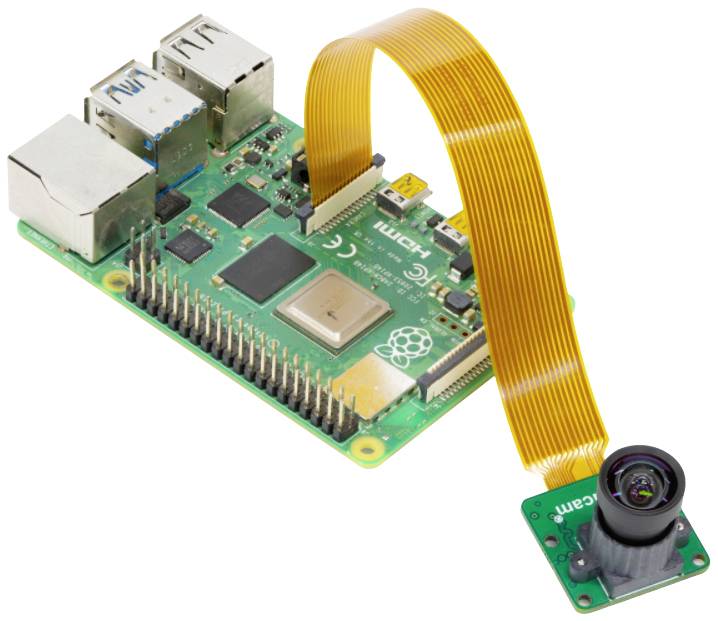

Das ArduCAM-Team hat eine Reihe von Kameramodulen für den Raspberry Pi veröffentlicht, darunter 5MP- und 8MP-Module. Sie sind vollständig kompatibel mit der offiziellen Version und werden unterteilt in Standard Version, Optimierte Optische Leistung Version, Miniatur Spionagekamera Version, NoIR Version, Motorisierte IR Cut Version und Programmable Motorized Focus Camera Version. Diese Kameramodule unterstützen alle Raspberry Pi-Modelle und benötigen ein 15-zu-22-Pin-Kabel oder einen Adapter, um mit dem Pi Zero zu funktionieren. Dieses Arducam 12MP IMX477-Kameramodul für Raspberry Pi hat die gleiche Größe der Kameraplatine und die gleichen Befestigungslöcher wie das Raspberry Pi-Kameramodul V2, so dass keine größeren Hardware-Änderungen erforderlich sind, um Ihre 8MP IMX219 zu entsorgen und Arducam zu übernehmen. Auch Anwendungen mit Platz- und Gewichtsbeschränkungen, wie z. B. Drohnen, profitieren von der IMX477-Kamera, da sie dieselbe Bildaufnahmeleistung und dieselben Steuerbefehle wie die offizielle Raspberry Pi High Quality Camera bietet, dabei aber wesentlich kleiner und leichter ist und über austauschbare M12-Objektive verfügt.

WICHTIGER HINWEIS ZU DEN IMX477 MIPI LANES
Die IMX477-Kameramodul unterstützt 4 Lanes in der Hardware, aber der 4-Lane-Kameratreiber erfordert zusätzliche Anpassungen:

Standard Raspberry Pi und Jetson Nano/Xavier NX können physikalisch keine 4-Lane-Verbindung unterstützen (beide haben nur 2-Lane CSI-Anschlüsse). Nur das Raspberry Pi Compute Module und einige Jetson Carrier Boards von Drittanbietern verfügen über 4-Lane-Hardwareunterstützung. Daher ist dies keine allgemeine Notwendigkeit. Für eine 4-Lane-Verbindung sind neben dem physischen 4-Lane-Anschluss zusätzliche Arbeiten, insbesondere Kameratreiber, erforderlich. Und die Treiber sind durch die Leistung der Plattform selbst begrenzt. Zum Beispiel kann 4-Lane kein 4k-Video auf dem Raspberry Pi freischalten, da der VideoCore dies derzeit nicht unterstützt. Auch der Jetson Nano ist in gewissem Maße durch die Kodierungsmöglichkeiten eingeschränkt. Sie müssen sicherstellen, dass Sie es wirklich brauchen.

Anwendung
UAV/Drohnen/FPV-Kamera
Maschinelles Sehen
Robotik
Erkennung von Gesichtern
Defekt-Erkennung

Ausführung

Auflösung: Hohe Auflösung
Verschlusstyp: Rolling Shutter
Farbe Typ: Farbe
IR-Empfindlichkeit: Nur sichtbares Licht
Schnittstelle: MIPI
Plattform-Unterstützung: Raspberry Pi

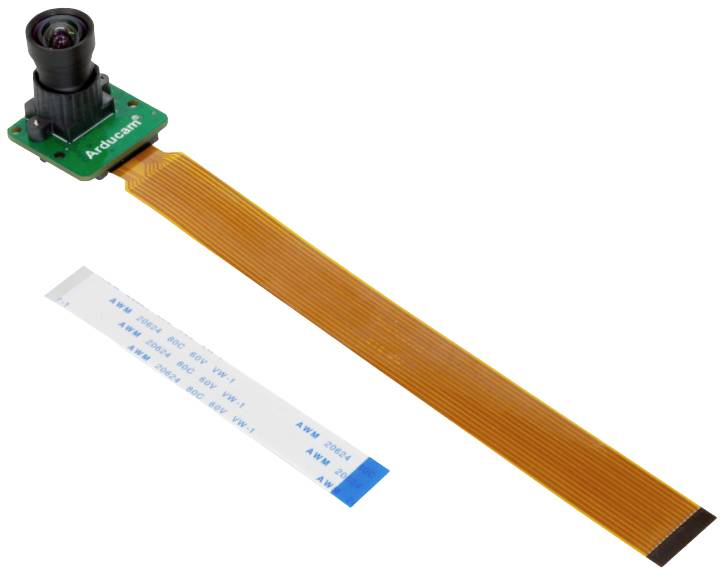

Lieferumfang

1x 12.3MP IMX477 Farbkameramodul mit 3.9mm Brennweite und M12 Anschlussobjektiv
1x 150mm/12inch 15pin auf 22pin Kamerakabel
1x 80mm/3.1inch 22pin Kamerakabel
