Name: Beckhoff EL1859, EtherCAT-Klemme, 8-Kanal-Digital-Eingang+8-Kanal-Digital-Ausgang, 24V DC, 3ms, 0,5A
Brand: Beckhoff
SKU: 897036359
Availability: InStock

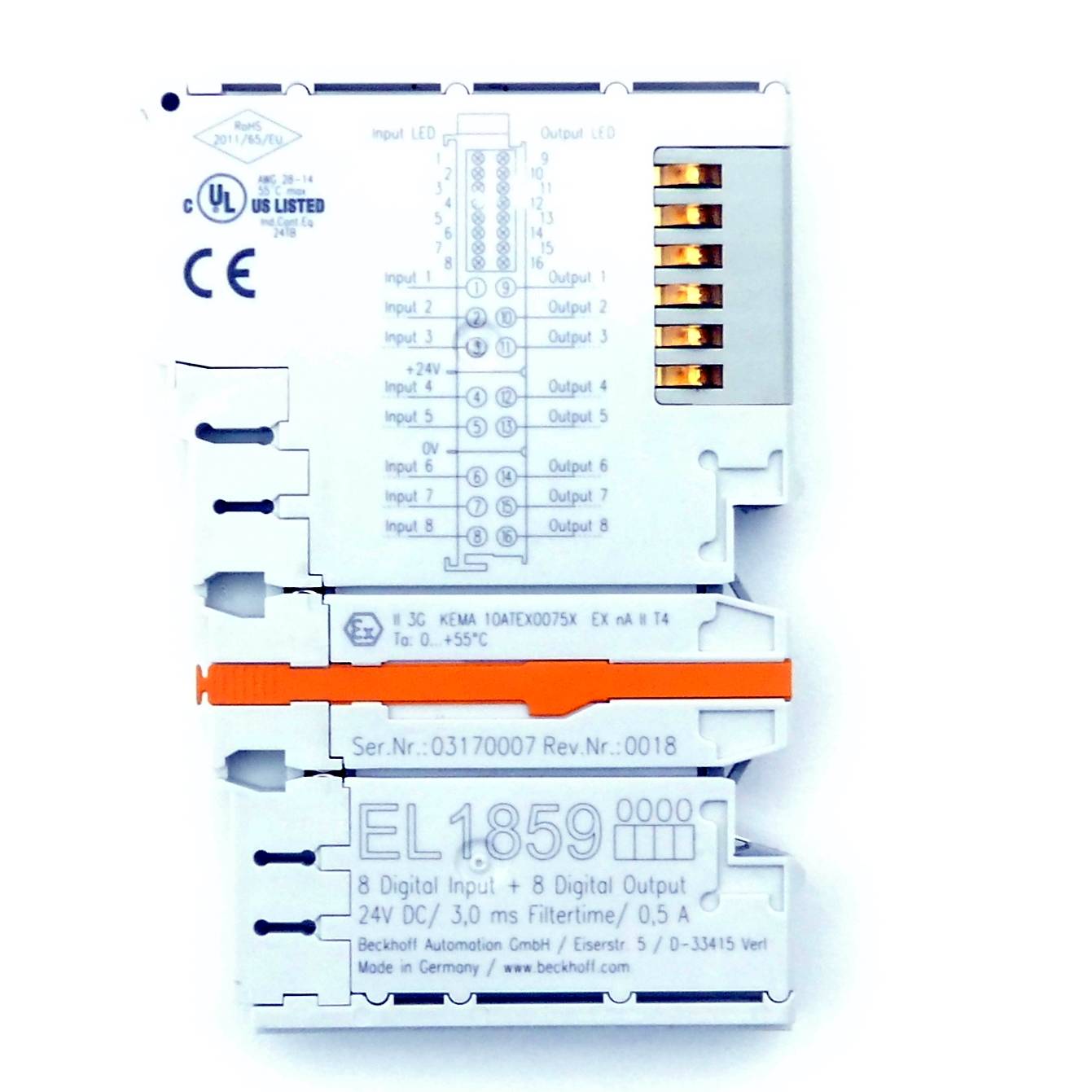

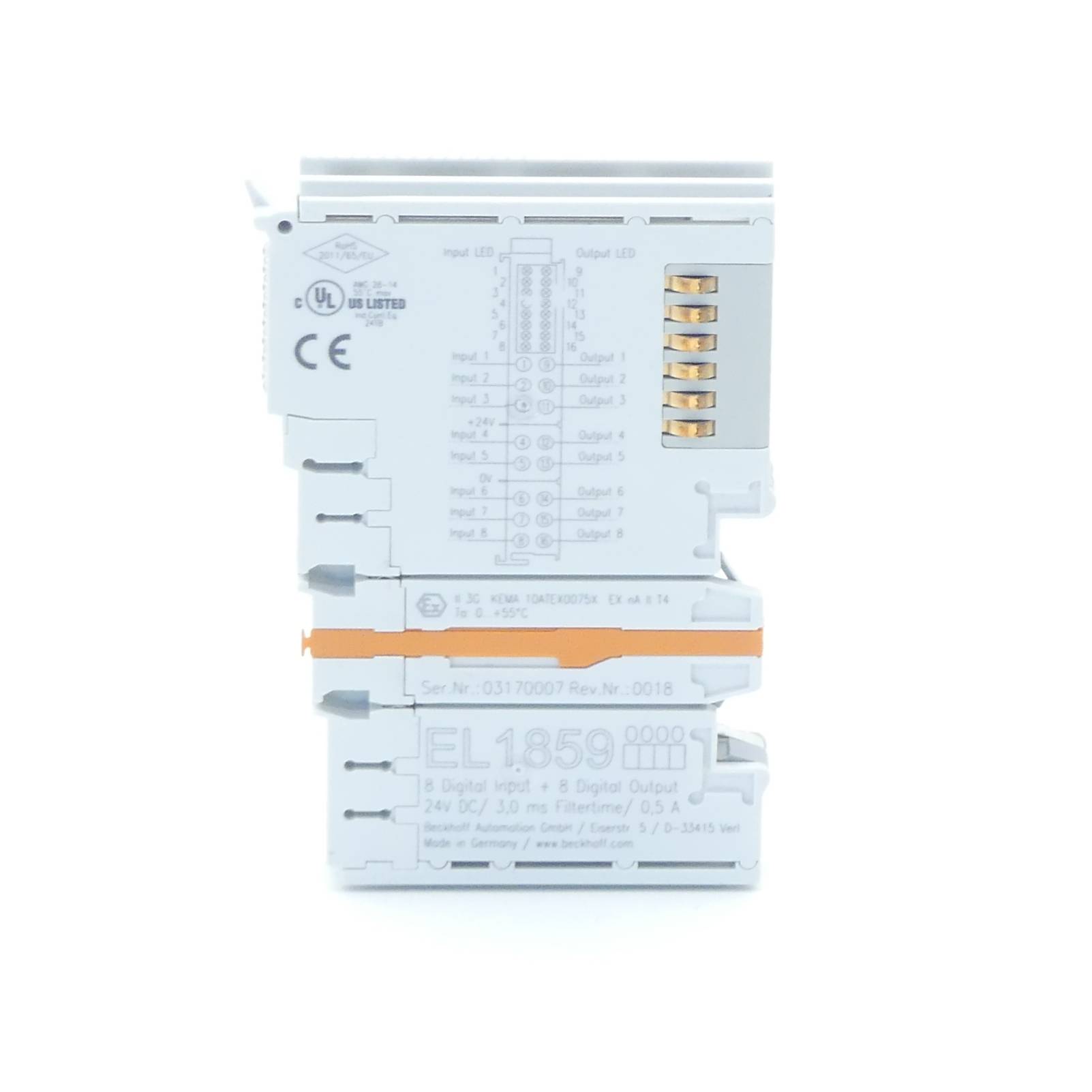

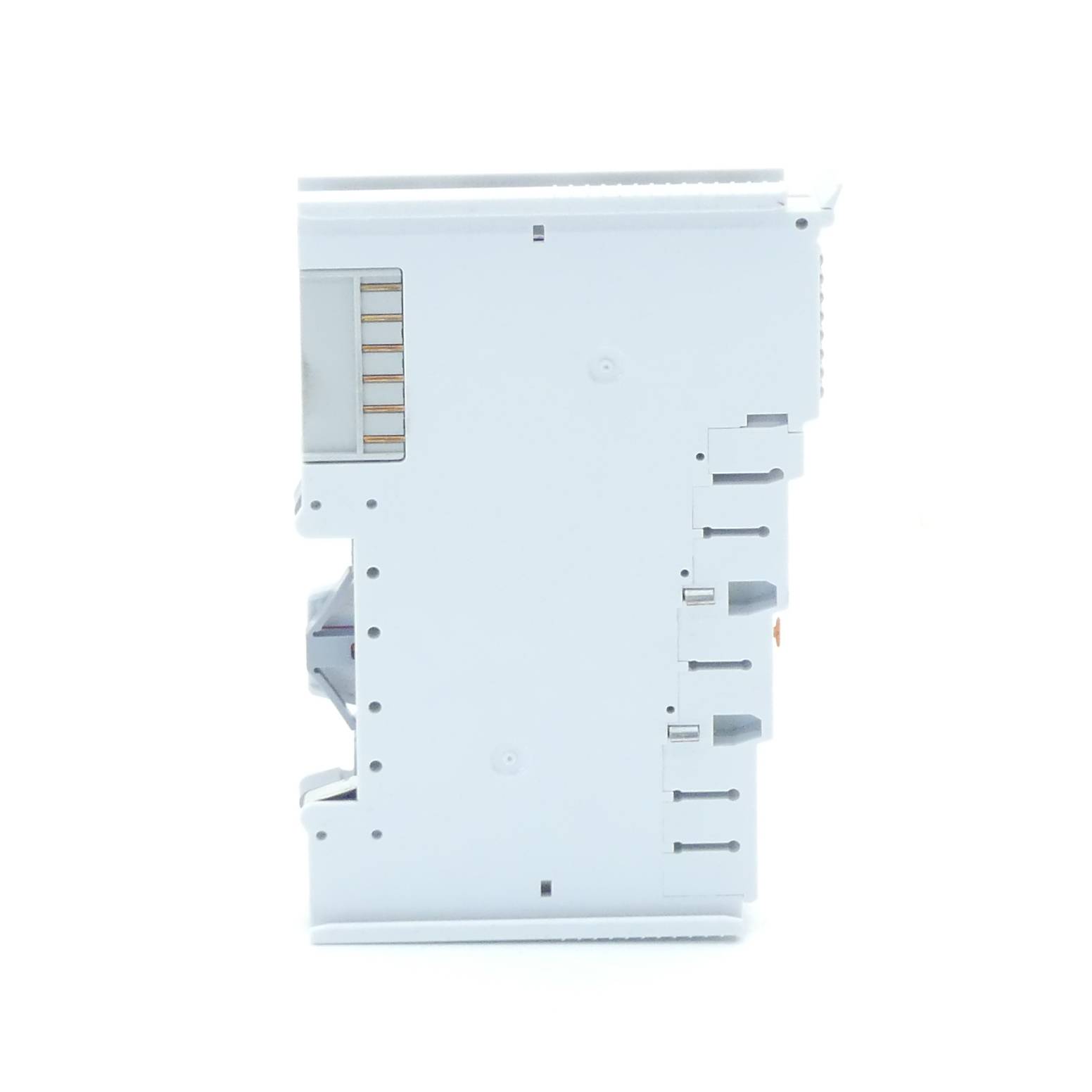

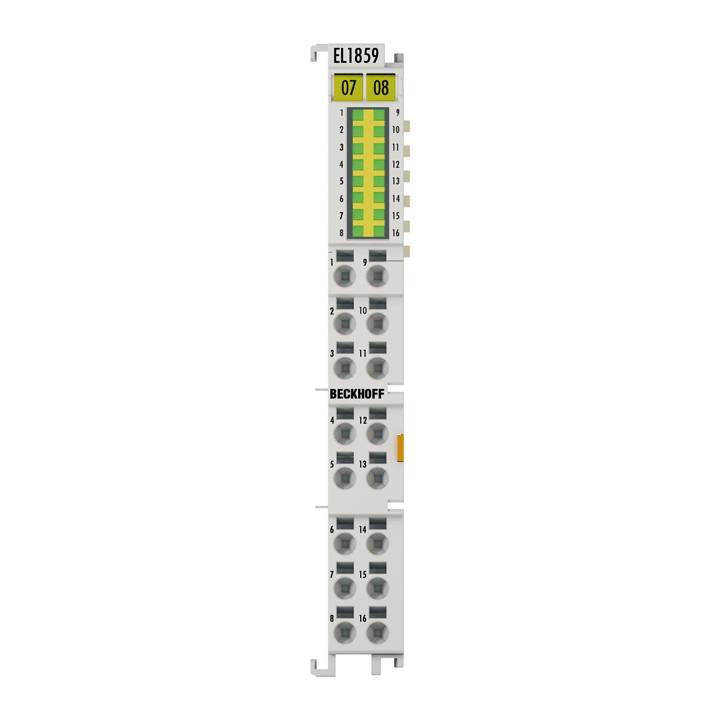

Beckhoff EL1859, EtherCAT-Klemme, 8-Kanal-Digital-Eingang+8-Kanal-Digital-Ausgang, 24V DC, 3ms, 0,5A-0

Beckhoff EL1859, EtherCAT-Klemme, 8-Kanal-Digital-Eingang+8-Kanal-Digital-Ausgang, 24V DC, 3ms, 0,5A-1

Beckhoff EL1859, EtherCAT-Klemme, 8-Kanal-Digital-Eingang+8-Kanal-Digital-Ausgang, 24V DC, 3ms, 0,5A-2

Beckhoff EL1859, EtherCAT-Klemme, 8-Kanal-Digital-Eingang+8-Kanal-Digital-Ausgang, 24V DC, 3ms, 0,5A-3

1/4

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

15 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 180,18

steuerfreie IGL

€ 15,00

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL1859
Anschlusstechnik: 1-Leiter
Spezifikation: EN 61131-2, Typ 1/3
Anzahl Kanäle: 8 Eingänge + 8 Ausgänge
Nennspannung: 24 V DC (-15 %/+20 %)
Signalspannung „0“: -3…+5 V (EN 61131-2, Typ 1/3)
Signalspannung „1“: 11…30 V (EN 61131-2, Typ 3)
Eingangsstrom: typ. 3 mA (EN 61131-2, Typ 3)
Eingangsfilter: typ. 3 ms
Distributed Clocks: –
Lastart: ohmsch, induktiv, Lampenlast
Ausgangsstrom max.: 0,5 A je Kanal
Verpolungsschutz: ja
Abschaltenergie (ind.) max.: < 150 mJ/Kanal
Stromaufnahme Powerkontakte: typ. 15 mA + Last
Schaltzeiten: TON: typ. 60 µs, TOFF: typ. 300 µs
Stromaufnahme E-Bus: typ. 130 mA
Potenzialtrennung: 500 V (E-Bus/Feldspannung)
Konfiguration: keine Adress- oder Konfigurationseinstellung
Besondere Eigenschaften: Kombi-EtherCAT-Klemme, 8 x Ausgang 24 V DC, Imax= 0,5 A, Lastart: ohmsch, induktiv, Lampenlast, Verpolungsschutz
Gewicht: ca. 65 g
Betriebstemperatur: -25…+55 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig (siehe Dokumentation)
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Typ: EL1859

Betriebsspannung: 24 V/DC

Herst.-Teilenr.: EL1859

Anzahl digitale Eingänge: 8

Anzahl digitale Ausgänge: 8

Schnittstellen: EtherCAT

UKCA: Ja

Beschreibung

Die digitale EtherCAT-Klemme EL1859 kombiniert acht digitale Eingänge und acht digitale Ausgänge auf einem Gerät. Der Signalzustand der Kanäle wird über Leuchtdioden angezeigt. Die Bezugsmasse aller Eingänge ist der 0‑V-Powerkontakt, die Ausgänge werden über den 24‑V-Powerkontakt gespeist.

Besondere Eigenschaften:

• kompakte Bauform durch Kombination von Ein- und Ausgängen in einer Klemme
• kein Prellen durch mechanische Schalter dank 3-ms-Eingangsfilter
• kurzschlussfeste und verpolungsgeschützte Ausgänge mit Ausgangsstrom bis 0,5 A
• werkzeugloser Anschluss durch Direktstecktechnik bei eindrähtigen Leitern
