Chauvin Arnoux Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion

EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
'Trainingssystem Netzanalyse' Lehrbuch neben einem Messgerät mit Bildschirm, der ein Diagramm zeigt. Daneben vier Messzangen.
'Trainingssystem Netzanalyse' Lehrbuch neben einem Messgerät mit Bildschirm, der ein Diagramm zeigt. Daneben vier Messzangen.

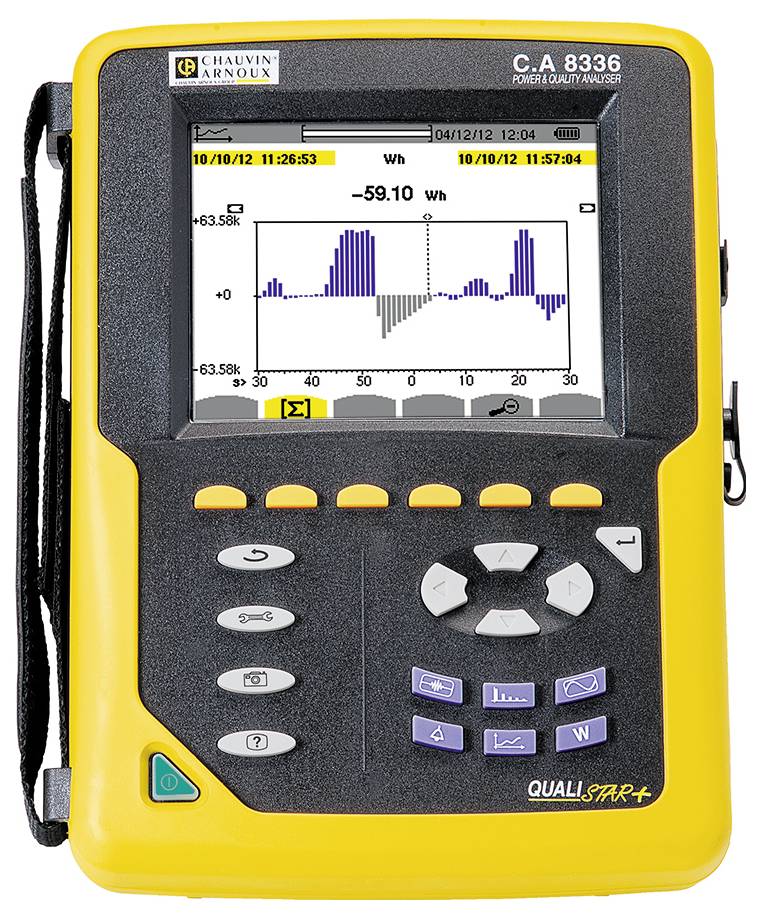

Ein gelbes Messgerät zur Analyse der Stromqualität mit einem Display, das eine Balkendiagramm-Darstellung des Energieverbrauchs zeigt.

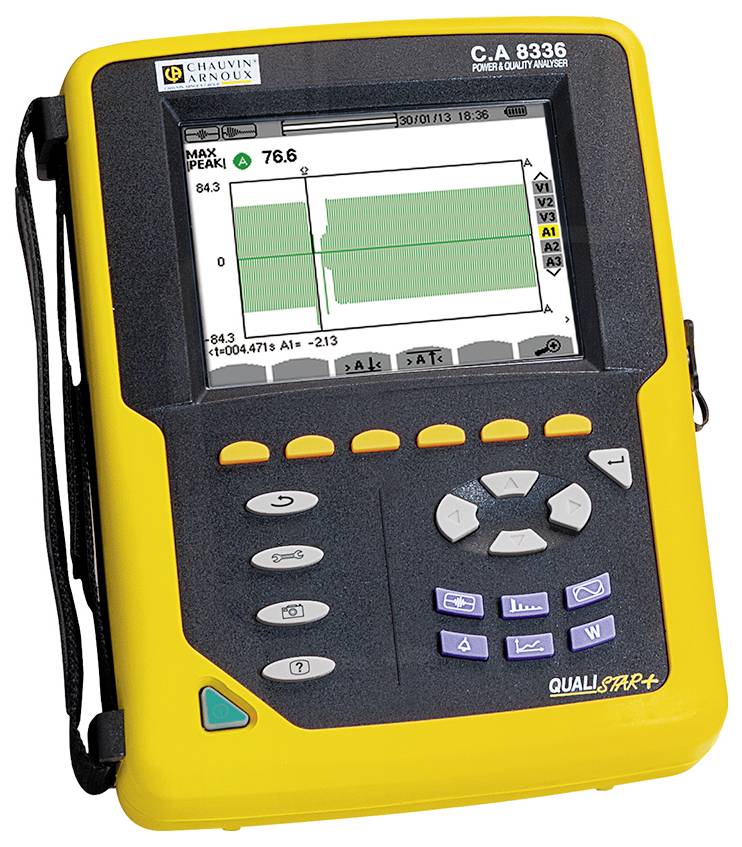

Ein gelbes Handmessgerät mit Bildschirm zeigt eine grüne wellenförmige Grafik. Bedientasten darunter. Das Gerät misst Stromqualität.

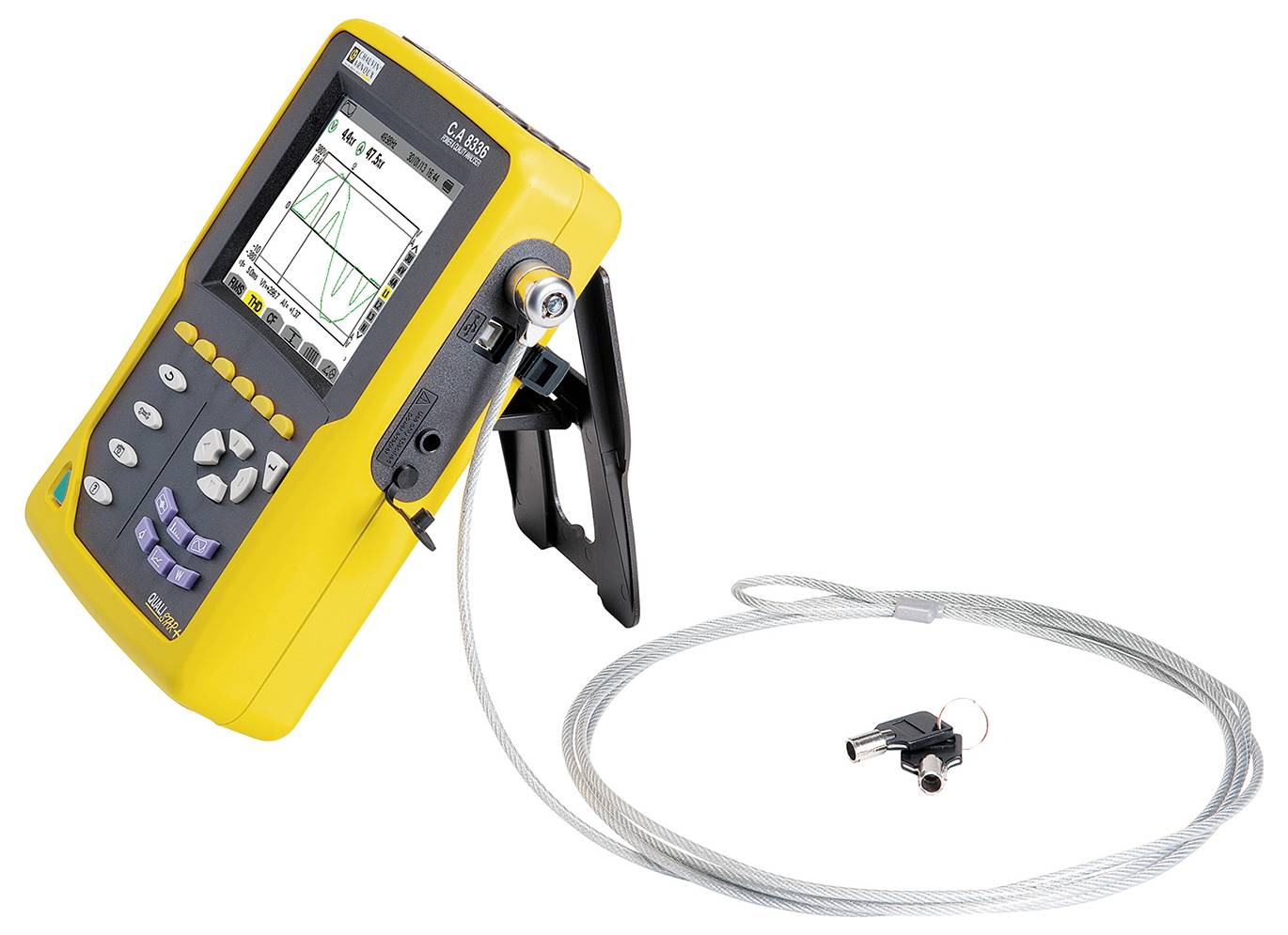

Ein gelbes Handmessgerät mit Bildschirm und Steuerknöpfen, verbunden mit einem langen Kabel und einem Sensor, zur technischen Messung.

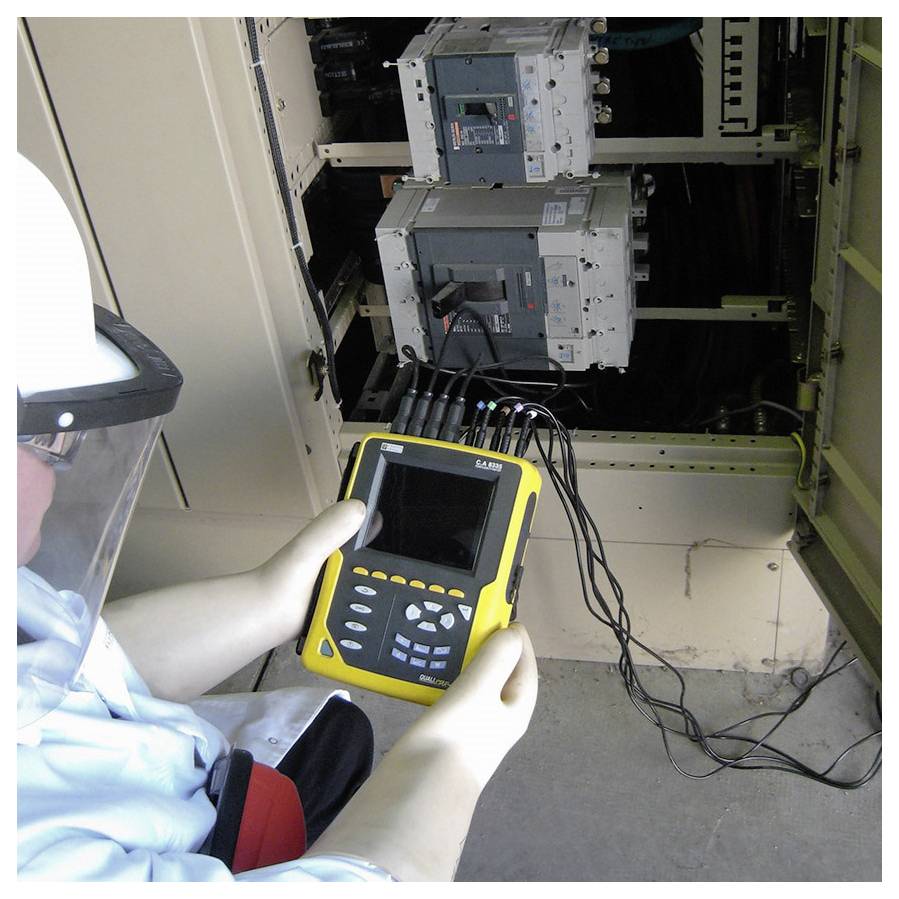

Eine Person führt Messungen an einem Schaltschrank durch, indem sie ein gelbes Handgerät verwendet. Kabel sind mit den Geräten verbunden.
1/5
Chauvin Arnoux
Datenblatt (PDF)


Verkauf und Versand:

Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 6.470,83 €
3
2% = € 157,89
€ 6.312,94 €
5
3% = € 220,65
€ 6.250,18 €
10
4% = € 262,71
€ 6.208,12 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00

Anzahl

Gesamt (€ 6.470,83 / Stück)
€
Rechtliche Bedenken melden
  • Highlights & Details
  • Technische Daten
  • Dokumente & Downloads
  • Beschreibung
  • Lieferumfang
  • Wird oft zusammen gekauft
  • Zubehör

Highlights & Details

Bildungspaket: C.A 8336 + 4 MN93A

  • Bildungspaket mit Lehrbuch „Trainingssystem Netzanalyse“
  • Inklusive 4 Stromzangen MN93A-Zangen für die Messung kleiner Ströme ab 5 mA
  • Sämtliche Spannungs-, Strom- und Leistungsparameter eines Netzes messen
  • Sofortige Anzeige der wichtigsten Netzqualitätsparameter
  • Alle Netzqualitätsparameter, Transienten (210), Alarme und Wellenformen simultan erfassen und aufzeichnen
  • Inklusive Inrush-Modus mit bis zu 10 Minuten für Einschaltströme
  • 5 Spannungs- und 4 Strom-Eingänge

Technische Daten

Produkt-Art

Netz-Analysegerät

Messkategorie

CAT III 1000 V

CAT IV 600 V

Phasen-Erkennung

Ja

Schutzleiter-Erkennung

Ja

Werksstandard (ohne Zertifikat)

Abm.

(L x B x H) 18 x 5.5 x 24 cm

Gewicht

1.9 kg

Messart

3phasig

Besonderheiten

inkl. Stromzangen

mit Loggerfunktion

Breite

5.5 cm

Höhe

24 cm

Länge

18 cm

Schnittstellen

USB

Dokumente & Downloads

Datenblatt

Datenblatt 2446314 Chauvin Arnoux Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2446314 Chauvin Arnoux Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion

Beschreibung

Dieses Bildungspaket beinhaltet einen Netzanalysator C.A 8336, 4 passende Stromwandler MN93A sowie ein Lehrbuch: Trainingssystem Netzanalyse. Das Lehrbuch richtet sich an Lehrende und Lernende, um in die Thematik der Netzanalyse einzuführen und ein grundlegendes Verständnis von Netzrückwirkungen zu erlangen. Es ist geeignet als Einstieg in die Thematik und stark praxisorientiert - es beinhaltet praktische Versuche mit Aufgaben und Lösungen.

Mehr Informationen zum C.A 8336 Netzanalysator:
Der Qualistar+ C.A 8336 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Der C.A 8336 verfügt für die Dimensionierung elektrischer Anlage und die Erkennung von Umschaltfehlern über die Funktionen Inrush und TrueInrush.

Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8336 verfügt über jeweils 4 Spannungs- und Strom-Messkanäle. Mit dem C.A 8336 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.

Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8336 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.

Das Gerät ist für die Arbeit vor Ort konzipiert:
Direkter Zugriff auf die wichtigsten Funktionen (Einstellungen usw.)
Direkter Zugriff auf Messfunktionen (Oberschwingungen, Flicker usw.)
Spannungs- und Stromeingänge mit Farbmarkierungen
Hervorragend ablesbarer, großer TFT-Farbbildschirm
Netzunabhängig für 13 Stunden

Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8336 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden.

Software
Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätismerkmalen erstellt werden.

Spezielles Zubehör
Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen.

Reeling Box
Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt.

Netzadapter PA31ER
Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende technische Daten: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

Alle Qualistar+ sind mit einem Satz farbiger Ringe und Stifte zur leichteren Erkennung von Messleitungen und -Eingängen und zur farblichen Kennzeichnung nach Landesvorgaben ausgerüstet.
Große Auswahl an Stromwandlern für Ströme von 5 mA bis 10 kA

Lieferumfang

  • 4 Stromzangen MN93A
  • 1 Lehrbuch: Trainingssystem Netzanalyse
  • 1 Tasche für Gerät und Zubehör
  • 5 Spannungsmessleitungen 3 m lang mit Ø 4 mm Bananen-Steckern
  • 5 Krokodilklemmen
  • 1 Satz mit 12 farbigen Kennzeichnungsteilen für Messleitungen und Anschlussbuchsen
  • 1 Bildschirm-Kratzschutzfolie (bereits angebracht)
  • 1 USB-Kabel
  • 1 Netzkabel
  • 1 Netzgerät
  • 1 Sicherheitsdatenblatt
  • 1 CD mit Bedienungsanleitung in mehreren Sprachen
  • 1 CD mit der Auswertesoftware (Power Analyser Transfer)

Beschreibung

Dieses Bildungspaket beinhaltet einen Netzanalysator C.A 8336, 4 passende Stromwandler MN93A sowie ein Lehrbuch: Trainingssystem Netzanalyse. Das Lehrbuch richtet sich an Lehrende und Lernende, um in die Thematik der Netzanalyse einzuführen und ein grundlegendes Verständnis von Netzrückwirkungen zu erlangen. Es ist geeignet als Einstieg in die Thematik und stark praxisorientiert - es beinhaltet praktische Versuche mit Aufgaben und Lösungen.

Mehr Informationen zum C.A 8336 Netzanalysator:
Der Qualistar+ C.A 8336 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Der C.A 8336 verfügt für die Dimensionierung elektrischer Anlage und die Erkennung von Umschaltfehlern über die Funktionen Inrush und TrueInrush.

Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8336 verfügt über jeweils 4 Spannungs- und Strom-Messkanäle. Mit dem C.A 8336 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.

Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8336 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.

Das Gerät ist für die Arbeit vor Ort konzipiert:
Direkter Zugriff auf die wichtigsten Funktionen (Einstellungen usw.)
Direkter Zugriff auf Messfunktionen (Oberschwingungen, Flicker usw.)
Spannungs- und Stromeingänge mit Farbmarkierungen
Hervorragend ablesbarer, großer TFT-Farbbildschirm
Netzunabhängig für 13 Stunden

Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8336 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden.

Software
Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätismerkmalen erstellt werden.

Spezielles Zubehör
Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen.

Reeling Box
Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt.

Netzadapter PA31ER
Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende technische Daten: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

Alle Qualistar+ sind mit einem Satz farbiger Ringe und Stifte zur leichteren Erkennung von Messleitungen und -Eingängen und zur farblichen Kennzeichnung nach Landesvorgaben ausgerüstet.
Große Auswahl an Stromwandlern für Ströme von 5 mA bis 10 kA

Lieferumfang

  • 4 Stromzangen MN93A
  • 1 Lehrbuch: Trainingssystem Netzanalyse
  • 1 Tasche für Gerät und Zubehör
  • 5 Spannungsmessleitungen 3 m lang mit Ø 4 mm Bananen-Steckern
  • 5 Krokodilklemmen
  • 1 Satz mit 12 farbigen Kennzeichnungsteilen für Messleitungen und Anschlussbuchsen
  • 1 Bildschirm-Kratzschutzfolie (bereits angebracht)
  • 1 USB-Kabel
  • 1 Netzkabel
  • 1 Netzgerät
  • 1 Sicherheitsdatenblatt
  • 1 CD mit Bedienungsanleitung in mehreren Sprachen
  • 1 CD mit der Auswertesoftware (Power Analyser Transfer)
