DEHN 900921 DCU 2 YPV 1100 2M 1S Generatoranschlusskasten kaufen

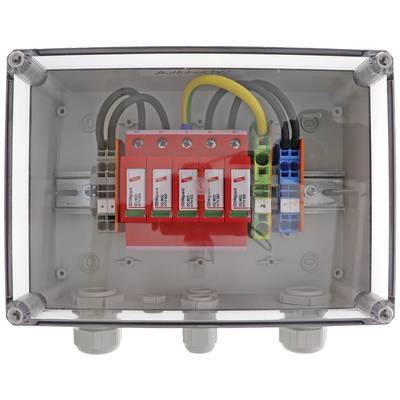

In einem transparenten Gehäuse sind elektrische Komponenten installiert, darunter mehrere Sicherungsautomaten.

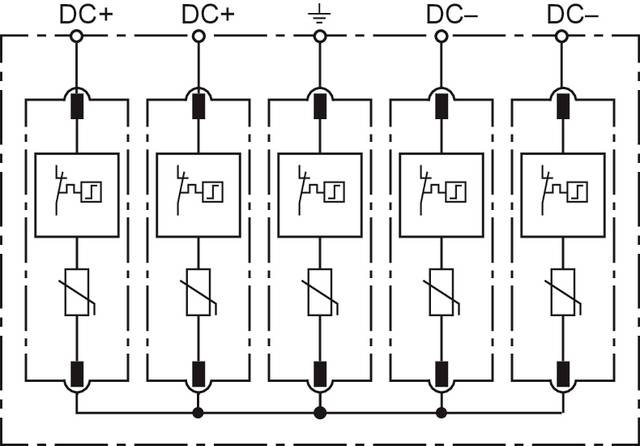

Schaltplan eines Gleichrichters mit fünf Diodenpaaren. Oben sind 'DC+' und 'DC-', sowie Masseverbindung dargestellt.

1/2

Sofort-Lieferung Do., 3. Sept.

17 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 187,49 / Stück)

€ 187,49

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

GAK im Gehäuse IP65 f. PV-Anl. 2MPPT und 1 String b. 1100V DC

1100 V, 254 mm, 180 mm, 111 mm, Kunststoff, Schutzart (IP): IP65, IK08, Prüfklasse Typ 1: nein, Prüfklasse Typ 2: nein, Prüfklasse Typ 3: nein, 20 A, grau, 10, Verschraubung, 2, Mit Erdungsanschluss: nein, Mit Lasttrennschalter bestückt: nein

Technische Daten

Max. Eingangsspannung DC: 1100 VBreite: 254 mmHöhe: 180 mmTiefe: 111 mmWerkstoff: KunststoffSchutzart (IP): IP65Schlagfestigkeit: IK08Prüfklasse Typ 1: neinPrüfklasse Typ 2: neinPrüfklasse Typ 3: neinMax. Ausgangsstrom: 20 AFarbe: grauAnzahl der Leitungseinführungen: 10Art der Einführung: VerschraubungAnzahl der String-Eingänge: 2Mit Erdungsanschluss: neinMit Lasttrennschalter bestückt: neinVerpackungseinheit: 1 StückMaße (cm): 270 × 240 × 190Bruttogewicht: 2,143 kg, Nettogewicht: 1,88 kgECLASS 7: Photovoltaikanlage (komplett, nicht spezifiziert) (33040190)

Produkt-Art: Generatoranschlusskasten

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2750030 DEHN 900921 DCU 2 YPV 1100 2M 1S Generatoranschlusskasten

Information

Information 2750030 DEHN 900921 DCU 2 YPV 1100 2M 1S Generatoranschlusskasten

Schaltplan

Schaltplan 2750030 DEHN 900921 DCU 2 YPV 1100 2M 1S Generatoranschlusskasten

Beschreibung

Generatoranschlusskasten DCU 2 YPV 1100 1M 1S in Schutzart IP65. Nach DIN EN IEC 61439-2 zum Schutz von 1 MPPT und 1 String. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).
