Eaton 197214 EASY-E4-DC-12TCX1 SPS-Steuerungsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details

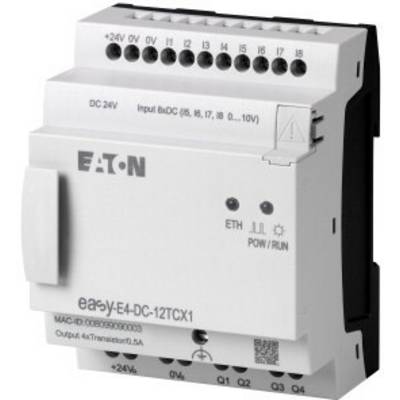

Eaton Eaton (Moeller) Steuerrelais 8 digitale Eingänge EASY-E4-DC-12TCX1
- 0 V, 20,4..28,8 V, DC, 0,5 A, 2 W, 8, 4, Mit Relaisausgang: nein, 1, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für EtherCAT: nein, Unterstützt Protokoll für TCP/IP: ja, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein
Technische Daten
- Einbaulage: Vertikal oder horizontal
- Einströmung nach IEC/EN 61000-4-6: 10 V
- Gewicht: 0.155 kg
- Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]: 50 mm
- Luftdruck (Betrieb): 795 - 1080 hPa
- Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms: 18 Schocks
- Verlustleistung statisch, stromunabhängig [Pvs]: 2 W
- elektromagnetische Felder (RFI), nach IEC EN 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
- Anzahl der HW-Schnittstellen Industrial Ethernet: 1
- Anzahl der HW-Schnittstellen sonstige: 1
- Anzahl der digitalen Ausgänge: 4
- Auflösung: 12 Bit (Wert 0 - 4095)
- Datenübertragungsrate: 10/100 MBit/s
- Eingangsimpedanz: 13.3 kΩ
- Eingänge als Analogeingänge nutzbar: 4 (I5, I6, I7, I8)
- Elektrostatische Entladung (ESD): 6 kV
- Ethernet: CAT5
- Lagerung [ϑ]: -40 - +70 °C
- Leitungslänge: ≦ 30, geschirmt m
- Restwelligkeit: ≦ 5 %
- Schaltstrom: 0.5 A
- Schraubklemmen: 6.5 mm
- Produkt-Art
SPS-Steuerungsmodul
- Herst.-Teilenr.
197214
- Typ
EASY-E4-DC-12TCX1
- Anzahl analoge Eingänge max.
4
- Anzahl analoge Ausgänge max.
0
- Anzahl digitale Eingänge max.
8
- Betriebsspannung min.
20.4 V/DC
- Betriebsspannungsbereich
20.4 - 24 V/DC
- Betriebsspannung max.
24 V/DC
- Betriebsspannung
24 V/DC
- Höhe
90 mm
- Länge
58 mm
- Breite
71.5 mm
IP20
- Abm.
(L x B x H) 58 x 71.5 x 90 mm
- Montageart (Details)
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-25 °C
- Auflösung
12 Bit
- Ausgangsleistung
0.5 A
- Wochen-/Jahres-Schaltuhr
Ja
- Gewicht
0.155 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1954940 Eaton 197214 EASY-E4-DC-12TCX1 SPS-Steuerungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1954940 Eaton 197214 EASY-E4-DC-12TCX1 SPS-Steuerungsmodul 24 V/DC
Beschreibung
Eaton Steuerrelais EASY-E4-DC-12TCX1
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Steuerrelais 8 digitale EingängeTyp:EASY-E4-DC-12TCX1Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20,4..28,8 VSpannungsart der Versorgungsspannung:DCSchaltstrom:0,5 ALeistungsaufnahme:2 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:4Mit Relaisausgang:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:neinSchutzart (IP):IP20Grundgerät:jaErweiterbar:jaErweiterungsgerät:neinMit Zeitschaltuhr:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Steuerrelais EASY-E4-DC-12TCX1: weitere Details
Elektronisches Steuerrelais easy-E4 mit Versorgungsspannung 24 VDC. Es stehen 8 Digitaleingänge mit 24 VDC zur Verfügung, wovon 4 Eingänge auch als Analogeingänge und 4 Eingänge als Schnellzähler verwendet werden können. Das Steuerrelais easy-E4 verfügt über 4 Transistorausgänge für 24 VDC. Das Steuerrelais ist mit Diagnose-LEDs, einer Uhr, einer integrierten Ethernet-Schnittstelle und Schraubklemmen ausgestattet. Dieses Steuerrelais easy-E4 kann mit den digitalen Ein-/Ausgangserweiterungen der easyE4-Serie erweitert werden. Eine Lieferung mit eigener freier Programmierung ist über Artikel (Y7) -2010781 EASY-COMBINATION möglich. EAN: 4015081939459
Geliefert wird: Eaton (Moeller) Steuerrelais 8 digitale Eingänge EASY-E4-DC-12TCX1, Verpackungseinheit: 1 Stk., EAN: 4015081939459
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Steuerrelais 8 digitale EingängeTyp:EASY-E4-DC-12TCX1Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20,4..28,8 VSpannungsart der Versorgungsspannung:DCSchaltstrom:0,5 ALeistungsaufnahme:2 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:4Mit Relaisausgang:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:neinSchutzart (IP):IP20Grundgerät:jaErweiterbar:jaErweiterungsgerät:neinMit Zeitschaltuhr:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Steuerrelais EASY-E4-DC-12TCX1: weitere Details
Elektronisches Steuerrelais easy-E4 mit Versorgungsspannung 24 VDC. Es stehen 8 Digitaleingänge mit 24 VDC zur Verfügung, wovon 4 Eingänge auch als Analogeingänge und 4 Eingänge als Schnellzähler verwendet werden können. Das Steuerrelais easy-E4 verfügt über 4 Transistorausgänge für 24 VDC. Das Steuerrelais ist mit Diagnose-LEDs, einer Uhr, einer integrierten Ethernet-Schnittstelle und Schraubklemmen ausgestattet. Dieses Steuerrelais easy-E4 kann mit den digitalen Ein-/Ausgangserweiterungen der easyE4-Serie erweitert werden. Eine Lieferung mit eigener freier Programmierung ist über Artikel (Y7) -2010781 EASY-COMBINATION möglich. EAN: 4015081939459
Geliefert wird: Eaton (Moeller) Steuerrelais 8 digitale Eingänge EASY-E4-DC-12TCX1, Verpackungseinheit: 1 Stk., EAN: 4015081939459
Ausführung
- Ausstattung: 0 V, 0 V, 20,4..28,8 V, DC
Lieferumfang
- Geliefert wird: Eaton (Moeller) Steuerrelais 8 digitale Eingänge EASY-E4-DC-12TCX1, Verpackungseinheit: 1 Stk., EAN: 4015081939459
