Eaton 197218 EASY-E4-UC-16RE1 SPS-Steuerungsmodul 24 V DC/AC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Eaton Eaton (Moeller) Ein-/Ausgangserweiterung 12/24VDC,24VAC EASY-E4-UC-16RE1
- 85..264 V, 10,2..28,8 V, AC/DC, 5 A, 3 W, 8, Mit Relaisausgang: ja, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für EtherCAT: nein, Unterstützt Protokoll für TCP/IP: ja, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein
Technische Daten
- Einbaulage: Vertikal oder horizontal
- Einströmung nach IEC/EN 61000-4-6: 10 V
- Gewicht: 0.229 kg
- Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]: 50 mm
- Luftdruck (Betrieb): 795 - 1080 hPa
- Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms: 18 Schocks
- Verlustleistung statisch, stromunabhängig [Pvs]: 3 W
- elektromagnetische Felder (RFI), nach IEC EN 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
- Absicherung eines Ausgangsrelais: Leitungsschutzschalter B16 oder Sicherung 8 A (T)
- Anzahl der HW-Schnittstellen Industrial Ethernet: 0
- Anzahl der HW-Schnittstellen sonstige: 2
- Anzahl der digitalen Ausgänge: 8
- Ausschaltvermögen : 200000
- Bemessungsfrequenz: 50/60 Hz
- Bemessungsisolationsspannung [Ui]: 240 V AC
- Einschaltvermögen: 200000
- Elektrostatische Entladung (ESD): 6 kV
- Lagerung [ϑ]: -40 - +70 °C
- Leitungslänge: 40 (ungeschirmt) m
- Leuchtstofflampenlast: 25000
- Restwelligkeit: ≦ 5 %
- Schaltfrequenz: 0.5 Hz
- Schaltstrom: 5 A
- Schraubklemmen: 6.5 mm
- Produkt-Art
SPS-Steuerungsmodul
- Herst.-Teilenr.
197218
- Typ
EASY-E4-UC-16RE1
- Anzahl analoge Eingänge max.
0
- Anzahl analoge Ausgänge max.
0
- Anzahl digitale Eingänge max.
8
- Betriebsspannung min.
12 V/AC
- Betriebsspannungsbereich
12 - 24 V DC/AC
- Betriebsspannung max.
24 V DC/AC
- Betriebsspannung
24 V DC/AC
- Höhe
90 mm
- Länge
58 mm
- Breite
71.5 mm
IP20
- Abm.
(L x B x H) 58 x 71.5 x 90 mm
- Passend für (Details)
Eaton EasyE4
- Montageart (Details)
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-25 °C
- Ausgangsleistung
1000 W
- Gewicht
0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1954944 Eaton 197218 EASY-E4-UC-16RE1 SPS-Steuerungsmodul 24 V DC/AC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1954944 Eaton 197218 EASY-E4-UC-16RE1 SPS-Steuerungsmodul 24 V DC/AC
Beschreibung

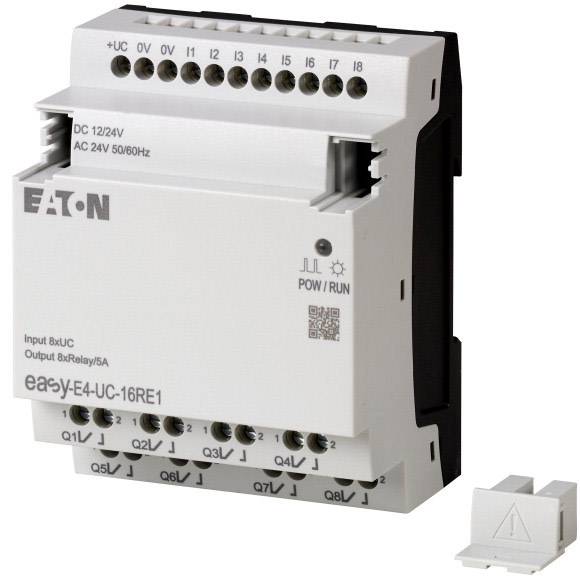

Eaton Ein-/Ausgangserweiterung EASY-E4-UC-16RE1
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Ein-/Ausgangserweiterung 12/24VDC,24VACTyp:EASY-E4-UC-16RE1Versorgungsspannung bei AC 50 Hz:85..264 VVersorgungsspannung bei AC 60 Hz:85..264 VVersorgungsspannung bei DC:10,2..28,8 VSpannungsart der Versorgungsspannung:AC/DCSchaltstrom:5 ALeistungsaufnahme:3 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:8Mit Relaisausgang:jaMit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:neinSchutzart (IP):IP20Grundgerät:neinErweiterbar:jaErweiterungsgerät:jaMit Zeitschaltuhr:neinTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Ein-/Ausgangserweiterung EASY-E4-UC-16RE1: weitere Details
Ein-/Ausgangserweiterung, Versorgungsspannung: 12/24 V DC, 24 V AC, Über easyConnect verwendbar, Einbaulage: Vertikal oder horizontal, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP20, Normen und Bestimmungen: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 61131-2, EN 61010, EN 50178, cULus gemäß UL 61010, CSA C22.2 No. 61010 EAN: 4015080892793
Geliefert wird: Eaton (Moeller) Ein-/Ausgangserweiterung 12/24VDC,24VAC EASY-E4-UC-16RE1, Verpackungseinheit: 1 Stk., EAN: 4015080892793
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Ein-/Ausgangserweiterung 12/24VDC,24VACTyp:EASY-E4-UC-16RE1Versorgungsspannung bei AC 50 Hz:85..264 VVersorgungsspannung bei AC 60 Hz:85..264 VVersorgungsspannung bei DC:10,2..28,8 VSpannungsart der Versorgungsspannung:AC/DCSchaltstrom:5 ALeistungsaufnahme:3 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:8Mit Relaisausgang:jaMit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:neinSchutzart (IP):IP20Grundgerät:neinErweiterbar:jaErweiterungsgerät:jaMit Zeitschaltuhr:neinTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Ein-/Ausgangserweiterung EASY-E4-UC-16RE1: weitere Details
Ein-/Ausgangserweiterung, Versorgungsspannung: 12/24 V DC, 24 V AC, Über easyConnect verwendbar, Einbaulage: Vertikal oder horizontal, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP20, Normen und Bestimmungen: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 61131-2, EN 61010, EN 50178, cULus gemäß UL 61010, CSA C22.2 No. 61010 EAN: 4015080892793
Geliefert wird: Eaton (Moeller) Ein-/Ausgangserweiterung 12/24VDC,24VAC EASY-E4-UC-16RE1, Verpackungseinheit: 1 Stk., EAN: 4015080892793
Ausführung
- Ausstattung: 85..264 V, 85..264 V, 10,2..28,8 V, AC/DC
Lieferumfang
- Geliefert wird: Eaton (Moeller) Ein-/Ausgangserweiterung 12/24VDC,24VAC EASY-E4-UC-16RE1, Verpackungseinheit: 1 Stk., EAN: 4015080892793
