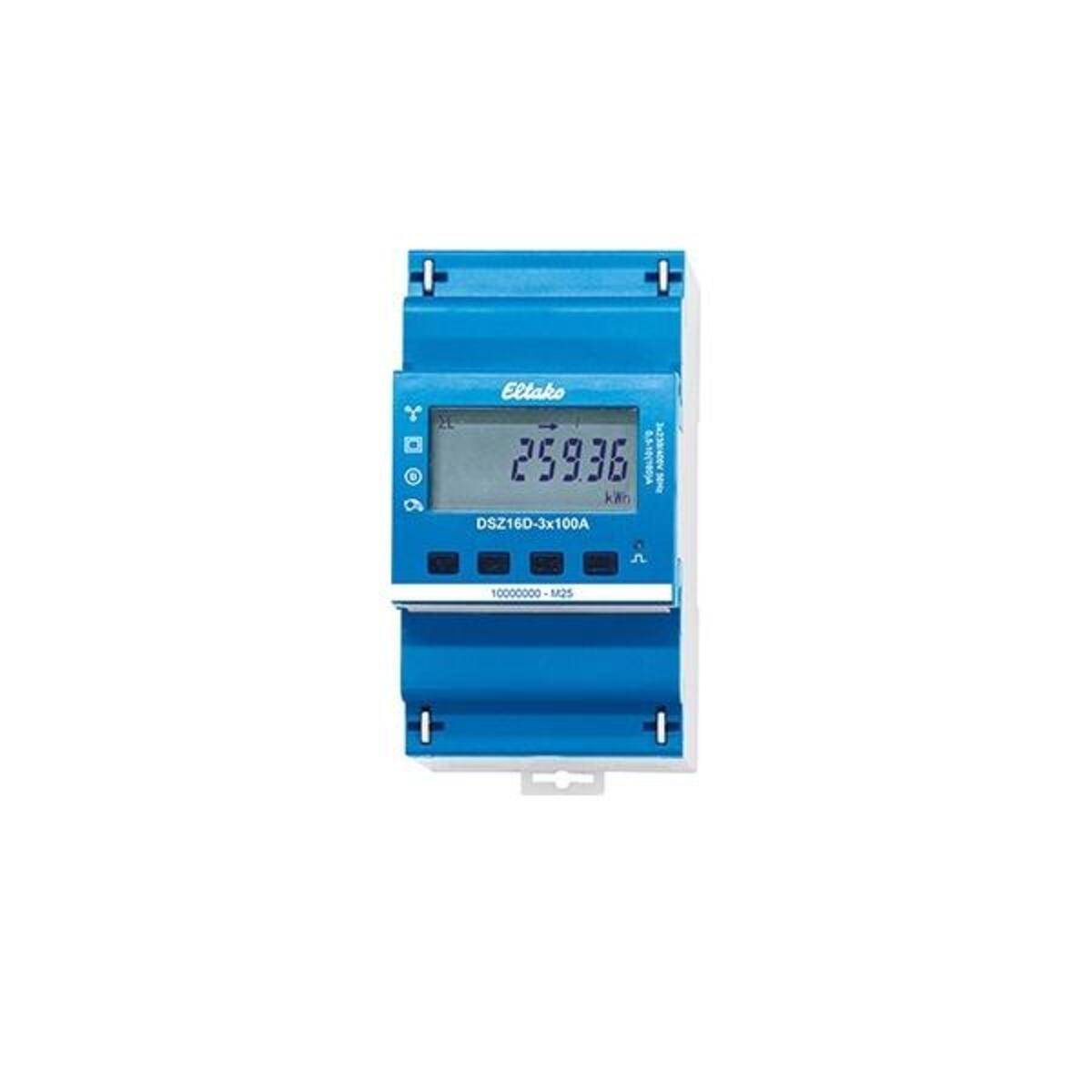

ELTAKO - Drehstromzähler DSZ16D-3x100ADirektmessend MID geeicht 3x100A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzeige
digital
Eichung
Geeicht
Zählerart
elektronisch
Besonderheit
Modbus- und S0-Schnittstelle
Abm.
(L x B x H) 58 x 82.0000 x 54.0000 mm
Technische Daten
- Zählerart
elektronisch
- Anzeige
digital
- Eichung
Geeicht
- Besonderheit
Modbus- und S0-Schnittstelle
- Abm.
(L x B x H) 58 x 82.0000 x 54.0000 mm
- Anlauf-Strom
40 mA
- Anlauf-Strom
40 mA
- Anzeigebereich
7 Stellen
- Ausführung
Direktmessung
- Betriebsspannung
400 V
- Eigen-Verbrauch
0.5 W
- Eigen-Verbrauch
0.5 W
- Frequenz
50 Hz
- Genauigkeit
1 %
- Genauigkeits-Klasse
B
- MID-Zulassung
Ja
- Messfunktion
Wirkleistung
- Breite
82.0000 mm
- Höhe
54.0000 mm
- Länge
58 mm
- Strom (max.)
100 A
- Strom-Bereich
100 A (max)
- Besonderheiten
Reset-Funktion
- Typ
28380016
- Wirk-Strombereich
100 A
- Tiefe
58.0000 mm
- UKCA
Ja
Beschreibung
Eltako Drehstromzähler DSZ16D-3x100A MID
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EltakoBezeichnung:Drehstromzähler MIDTyp:DSZ16D-3x100A MIDZählertyp:elektronischNennstrom (In):10 AMaximalstrom (Imax):80 ANennspannung (Un) N-L:230 VNennspannung (Un) L-L:400 VFrequenz:50 HzLeistungsaufnahme:0,5 WGenauigkeitsklasse:BPolart:VierleiterAusführung:DirektmessungEnergieart:WirkleistungGeeignet für:BezugTarifausführung:ZweitarifTarifsteuerung:externRücklaufsperre:jaGeeicht:jaZulassung:Measuring Instruments DirectiveImpulsausgang:optischImpulsart:S0Impulsrate:1000 Imp/kWh (kvarh)Anzeigeart:digitalMontageart:REGBreite in Teilungseinheiten:4Breite:70 mmTiefe:58 mmHöhe:82 mmAusführung der Schnittstelle:sonstigeAnzahl der Stellen:7Schutzart (IP):IP20
Eltako Drehstromzähler DSZ16D-3x100A MID: weitere Details
Maximalstrom 3x100 A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit Modbus- und S0-Schnittstelle. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 100A angeschlossen werden. Der Anlaufstrom beträgt 4OmA je Pfad. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Anzeige des aktuellen Tarifs (T1 T4). Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. EAN: 4010312501955
Geliefert wird: Eltako Drehstromzähler MID DSZ16D-3x100A MID, Verpackungseinheit: 1 Stk., EAN: 4010312501955
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EltakoBezeichnung:Drehstromzähler MIDTyp:DSZ16D-3x100A MIDZählertyp:elektronischNennstrom (In):10 AMaximalstrom (Imax):80 ANennspannung (Un) N-L:230 VNennspannung (Un) L-L:400 VFrequenz:50 HzLeistungsaufnahme:0,5 WGenauigkeitsklasse:BPolart:VierleiterAusführung:DirektmessungEnergieart:WirkleistungGeeignet für:BezugTarifausführung:ZweitarifTarifsteuerung:externRücklaufsperre:jaGeeicht:jaZulassung:Measuring Instruments DirectiveImpulsausgang:optischImpulsart:S0Impulsrate:1000 Imp/kWh (kvarh)Anzeigeart:digitalMontageart:REGBreite in Teilungseinheiten:4Breite:70 mmTiefe:58 mmHöhe:82 mmAusführung der Schnittstelle:sonstigeAnzahl der Stellen:7Schutzart (IP):IP20
Eltako Drehstromzähler DSZ16D-3x100A MID: weitere Details
Maximalstrom 3x100 A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit Modbus- und S0-Schnittstelle. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 100A angeschlossen werden. Der Anlaufstrom beträgt 4OmA je Pfad. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Anzeige des aktuellen Tarifs (T1 T4). Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. EAN: 4010312501955
Geliefert wird: Eltako Drehstromzähler MID DSZ16D-3x100A MID, Verpackungseinheit: 1 Stk., EAN: 4010312501955
Lieferumfang
- Geliefert wird: Eltako Drehstromzähler MID DSZ16D-3x100A MID, Verpackungseinheit: 1 Stk., EAN: 4010312501955
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
