Escha 8004809 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 5 1 St. kaufen

Ein schwarzer L-förmiger Rohranschluss mit Gewindeenden an beiden Seiten, eines mit einer silbernen Metalloberfläche, der für Rohranschlüsse verwendet wird.

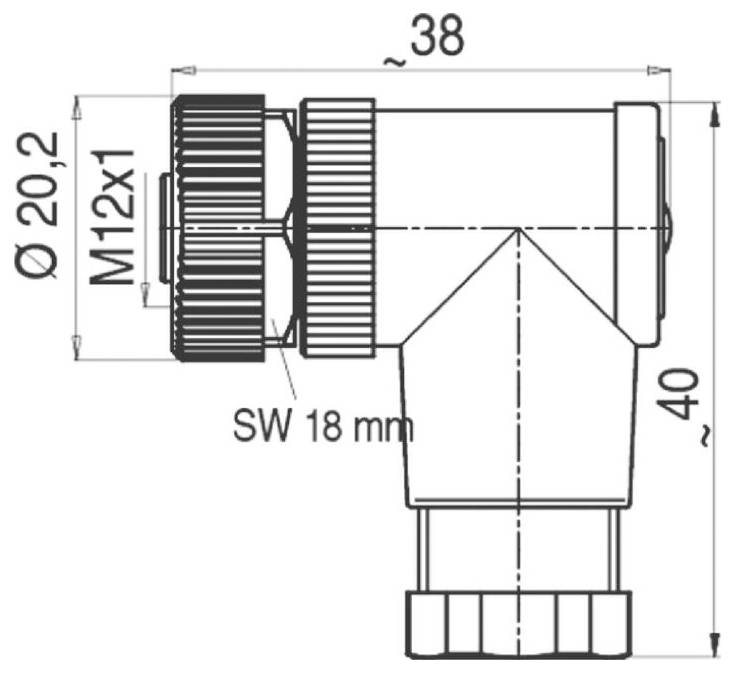

Technische Zeichnung eines Verbinders. Maße: M12x1, 38 mm Länge, 20,2 mm Durchmesser, 40 mm Höhe und 18 mm Schlüsselweite.

Diagramm einer kreisförmigen Struktur mit fünf nummerierten Abschnitten (1 bis 5). Ein Pfeil zeigt nach unten und deutet auf einen Fluss oder eine Sequenz hin.

1/3

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A

M12-Buchse, gewinkelt

Polzahl

Nennspannung

60 V

Nennstrom

4.0 A

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

1 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 9,99 / Stück)

€ 9,99

zzgl. gesetzl. MwSt.

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Bemessungsspannung: 60V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, PBT/PA, BK
Material Kontakte: Metall, CuZn, CuSnZn
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >50 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 5
Schutzart (montiert): IP67
Steckverbinder: Buchse, gewinkelt, M12
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 3 mΩ
Material Überwurf: Metall, GD-ZN, vernickelt
Anschlussart: Schraub-/Klemmanschluss
Anschlussquerschnitt: Max. 0,75 mm²
Kabeldurchlass: 4...6 mm

Typ: WWAKC5K

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A: M12-Buchse, gewinkelt

Polzahl: 5

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Kodierung: A

Kontaktmaterial: CuSnZn

max. Querschnitt: 0.75 mm²

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8004809

Inhalt: 1 St.

Kabel-Ø (max.): 6 mm

Kabel-Ø (min.): 4 mm

Kabel-Ø-Bereich: 4 - 6 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553343 Escha 8004809 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553343 Escha 8004809 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 5 1 St.

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
