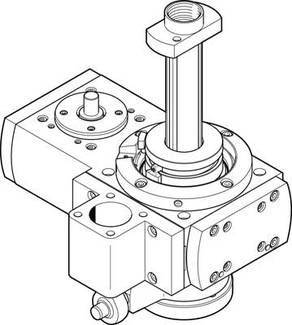

Abbildung ähnlich
FESTO 1098559 EHMB-32-200 Dreh-Hub-Modul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 4.855,00 / Stück)
€ 4.855,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Antriebsritzel-Durchmesser: 12 mm
- Arbeitshub: 0 ... 200 mm
- Baugröße: 32
- Drehwinkel: endlos
- Einbaulage: beliebig
- Getriebeart: Zahnriemengetriebe
- Getriebeübersetzung: 3:1
- Konstruktiver Aufbau: Elektromechanisches Dreh-Hub-Modul
- mit Zahnriemen
- Leerlaufantriebsmoment: < 0,5 Nm
- Max. Abtriebsdrehzahl: 300 1/min
- Max. Antriebsmoment: 6,7 Nm
- Max. Eingangsdrehzahl: 900 1/min
- Max. Vorschubkraft Fx: 750 N
- Produktgewicht: 6.388 g
- Umgebungstemperatur: -10 ... 60 °C
- Werkstoff Abtriebswelle: Stahl
- Werkstoff Antriebswelle: hochlegierter Stahl rostfrei
- Werkstoff Deckel: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Zahnriemen: Polychloroprene mit Glasfaser
- Werkstoffhinweis: LABS-haltige Stoffe enthalten
- RoHS konform
- Zahnriemen-Teilung: 5 mm
- Produkt-Art
Dreh-Hub-Modul
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
EHMB-32-200 Dreh-Hub-Modul
- Herst.-Teilenr.
1098559
- Gewicht
6388 g
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
-10 °C
- Typ
EHMB-32-200
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204559 FESTO 1098559 EHMB-32-200 Dreh-Hub-Modul
Beschreibung
Dreh-Hub-Modul EHMB-32-200LABS-Konformität: VDMA24364-Zone IIIEinbaulage: beliebigUmgebungstemperatur: -10Werkstoff-Hinweis: RoHS konformBaugröße: 32Produktgewicht: 6388 GWerkstoff Gehäuse: Aluminium-KnetlegierungKonstruktiver Aufbau: Elektromechanisches Dreh-Hub-ModulSchalldruckpegel: 51 DBAWerkstoff Deckel: Aluminium-KnetlegierungWerkstoff Halter: Aluminium-Knetlegierung, eloxiertPositionserkennung: für induktive SensorenWerkstoff Antriebswelle: hochlegierter Stahl rostfreiBewegte Masse: 2058 GWiederholgenauigkeit: ±0,03 °Massenträgheitsmoment: 10000 KGCMax. Geschwindigkeit: 1.5 M/SWerkstoff Flansch: Aluminium-Knetlegierung, eloxiertArbeitshub: 0Getriebeart: ZahnriemengetriebeGetriebeübersetzung: 0,125694444444444Max. Abtriebsdrehmoment: 20 NM
