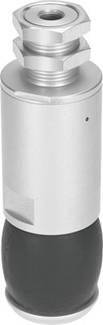

FESTO 1320814 DHEB-22-E-U-E-L Balggreifer Gehäusematerial: Aluminium 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verkauf und Versand:
Conrad ElectronicWiderruf
Gesamt (€ 355,00 / Stück)
€ 355,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 22
- Befestigungsart: wahlweise:
- mit Außengewinde
- mit Kontermutter
- Betriebsdruck: 5 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Führung: Grundführung
- Funktionsweise: einfachwirkend
- geschlossen
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub des Balges: 12 mm
- Konstruktiver Aufbau: Kontraktionsmembran
- zwangsgeführter Bewegungsablauf
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Max. Arbeitsfrequenz Greifer: <= 4 Hz
- Max. zu greifender Durchmesser: 31,5 mm
- Min. Öffnungszeit bei 6 bar: 30 ms
- Min. Schließzeit bei 6 bar: 60 ms
- Min. zu greifender Durchmesser: 24 mm
- mittleres Austauschintervall für den Balg: 0,5 Mio SP
- Pneumatischer Anschluss: M5
- Positionserkennung: ohne
- Produktgewicht: 50 g
- Richtwert Nutzlast: 0,32 kg
- Rückstelldruck: < 1 bar
- Umgebungstemperatur: 5 ... 60 °C
- Werkstoff Balg: EPDM
- Werkstoff Gehäuse: Aluminium
- eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten
- RoHS konform
- Betriebs-Medium
Druckluft
- Typ
1320814
- Produkt-Art
Balggreifer
- Gehäusematerial
Aluminium
- Anschluss
M5
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
5 bis 60 °C
- Min. Betriebstemperatur
5 °C
- Max. Betriebstemperatur
60 °C
- Gewinde-Maß
5 mm
- Ausführung
DHEB-22-E-U-E-L
- Herst.-Teilenr.
1320814
- Betriebsdruck (min.)
5 bar
- Dichtungsmaterial
EPDM
- Funktion
geschlossen
- Gewicht
50 g
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
+5 °C
- Wirkungsweise
Einfachwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204694 FESTO 1320814 DHEB-22-E-U-E-L Balggreifer Gehäusematerial: Aluminium 1 St.
Beschreibung
Balggreifer DHEB-22-E-U-E-LBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-Zone IIIEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Werkstoff-Hinweis: RoHS konformBaugröße: 22Produktgewicht: 50 GWerkstoff Gehäuse: AluminiumBefestigungsart: wahlweise:Betriebsdruck: 5Konstruktiver Aufbau: KontraktionsmembranPneumatischer Anschluss: M5Funktionsweise: einfachwirkendPositionserkennung: ohneFührung: GrundführungWerkstoff Balg: EPDMGreiferfunktion: AdaptivMax. Arbeitsfrequenz Greifer: 4 HZMin. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 30 MSMin. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 60 MS
